Возвращение шрапнели

Окончание. Начало см. «ТиВ» № 4/99.


Первые серийные осколочно- пучковые трассирующие снаряды HETF-T (35-мм снаряд DM42 и 50- мм снаряд M-DN191) были разработаны германской фирмой Диль (Diehl) для автоматической пушки Rh503 фирмы Маузер, входящей в состав концерна «Рейнметалл»

(Rheinmetall). Снаряды имеют донный взрыватель двойного действия (дистанционно ударный), размещенный внутри корпуса снаряда и головной приемник команд, размещенный в головном пластмассовом колпаке. Приемник и взрыватель соединены электрическим проводником, проходящим через заряд ВВ. Благодаря донному инициированию заряда ВВ метание блока происходит за счет падающей детонационной волны, что увеличивает скорость метания. Легкий головной колпак не препятствует прохождению блока ГПЭ. (Рис. 8)


Рис. 8. 35-мм осколочно-пучковый снаряд фирмы Диль


35-мм шрапнельный снаряд AHEAD

1 – головной колпак; 2 -корпус; 3 – блок ГПЭ; 4 – вышибной заряд; 5 – дистанционный взрыватель.


Конический блок 35-мм снаряда DM41, содержащий 325 шт. сферических ГПЭ диаметром 2.5 мм, выполненных из тяжелого сплава(ориентировочная масса 0,14 г) опирается непосредственно на передний торец заряда ВВ массой 65 г. Масса снаряда DM41 – 610:", длина снаряда 200мм (5,7 клб), общая масса патрона 1670 г, масса заряда пороха в патроне 341 г, начальная скорость снаряда 1150 м/с. Разлет ГПЭ происходит в корпусе с углом 40°. Ввод команды на вид действия и ввод временной установки производится бесконтактным способом непосредственно перед заряжанием.

В известной мере критическим элементом данной бездиафрагменной конструкции является прямая опора ГПЭ на заряд ВВ. При массе блока 0,14 х 325 = 45 г и ствольной перегрузке 50000 блок ГПЭ при выстреле будет давить на заряд ВВ с силой 2,25 т, что в принципе может привести к разрушению и даже воспламенению заряда ВВ. Обращает на себя внимание чрезмерно малая масса ГПЭ (0,14 г), явно недостаточная для поражения даже легких целей. Определенным недостатком конструкции является сферическая форма ГПЭ, понижающая плотность укладки блока и приводящая к уменьшению скорости его метания за счет потерь энергии на деформацию ГПЭ. Сопоставление 35-мм снарядов AHEAD фирмы Эрликон и HETF-T фирмы Диль приведено в таблице 2.


Таблица 2
Характеристика AHEAD HETF-T
Тип снаряда Шрапнель Осколочно-пучковый
Взрыватель Дистанционный Дистанционно-ударный
Ввод команд После вылета При заряжании
Масса снаряда, г 750 610
Осевое поле ГПЭ
Количество ГПЭ 152 325
Масса одного ГПЭ, г 3,3 0.14
Суммарная масса ГПЭ, г 500 45
Угол разлета, град. 10° 40°
Форма ГПЭ цилиндр сфера
Осколочное круговое поле нет есть
Проникающе-фугасное действие нет есть
Стоимость (расчетно-ориентир.), у.а.с. 5-6 1

Сравнительная оценка снарядов по критерию «Стоимость-эффективность» при стрельбе по воздушным и наземным целям не выявляет ощутимого превосходства одного снаряда над другим. Это может показаться странным, учитывая огромную разницу масс осевого потока (у снаряда AHEAD на порядок больше). Объяснение, с одной стороны, заключается в очень высокой стоимости снарядов AHEAD (снаряд на 2/3 состоит из дорогостоящего и дефицитного тяжелого сплава), с другой – в резком увеличении возможности адаптации осколочно-пучкового снаряда HETF-T к условиям боевого применения. Например, при действии по противокорабельным крылатым ракетам (ПКР) оба снаряда одинаково не обеспечивают поражения цели по типу «мгновенное разрушение цели в воздухе», достигаемого пробиванием бронебойного корпуса и прониканием ГПЭ в заряд ВВ с возбуждением его детонации. В то же время прямое попадание в планер ПКР разрывного снаряда HETF-Tфирмы Диль при установке взрывателя на ударное действие наносит значительно больший ущерб, чем прямое попадание инертного AHEAD, которое может быть реализовано установкой взрывателя на максимальное время.

Фирма Диль в настоящее время занимает ведущее положение в области разработки осколочных боеприпасов направленного осевого действия. К числу ее наиболее известных запатентованных разработок осколочно-пучковых боеприпасов относятся танковый снаряд, разделяющаяся ствольная мина, кассетный боевой элемент, спускающийся на парашюте с адаптивным раздельно-осевым действием. (Рис. 9, 10).

Значительный интерес представляют разработки шведской фирмы Бофорс АБ. Ею запатентован осколочно пучковый вращающийся снаряде потоком ГПЭ, направленным под углом к оси снаряда. Подрыв в момент в момент совмещения оси блока Г11Э с направлением на цель обеспечивается датчиком цели. Донное инициирование заряда ВВ обеспечивается донным детонатором, смещенным относительно оси снаряда и соединенным проводной связью с датчиком цели. (Рис. 11)

Фирмой Рейнметалл (ФРГ) запатентован оперенный осколочно-пучковый снаряд к гладкоствольной танковой пушке, предназначенный в первую очередь для борьбы с противотанковыми вертолетами (пат. №5261629 США). В головном отсеке снаряда расположен блок датчиков цели. После определения положения цели относительно траектории снаряда производится с помощью импульсных реактивных двигателей доворот оси снаряда на цель, отстрел головного отсека с помощью кольцевого заряда ВВ и подрыв снаряда с формированием направленного на цель потока ГПЭ. Отстрел головного отсека необходим для беспрепятственного прохода блока ГПЭ.


Рис. 9. Осколочно-пучковый танковый снаряд фирмы Диль

1 – пенополиуретановый вкладыш; 2 – головной колпак; 3 – блок ГПЭ. выполненных из тяжелого сплава; 4 – корпус снаряда с вмонтированными в него ГПЭ из тяжелого спава; 5 – заряд ВВ; 6 – донный взрыватель


Рис. 10. Осколочно-пучковая разделяющая мина фирмы Диль

1 – головной дистанционный взрыватель; 2 – спой ГПЭ; 3 – корпус передней части; 4 – корпус задней части; 5 – заряд ВВ; 6 – донный детонационный узел


Рис. 11. Осколочно-пучковый снаряд с косонаправленным пучком ГПЭ (Европ. пат. заявка ЕР0807798А1)

1 – головной колпак; 2-датчик цели; 3-блок ГПЭ; 4 – корпус снаряда; 5 – заряд ВВ; 6 – донный детонатор.


Рис. 12. Осколочно- пучковый снаряд к танковой пушке (пат. №2018779 РФ)

1 – головной контактный узел; 2 – головной коппак; 3 – легкий заполнитель; 4 – блок ГПЭ; 5 – диафрагма; 6 – корпус снаряда; 7 – заряд ВВ; 9 – окно для ввода установки; 8-донный дистанционный взрыватель; 10-стабилизатор


Действие противовертолетного осколочно-пучкового снаряда фирмы Рейнметалл


Рис. 13. Осколочно-пучковый заряд с осевым блоком ГПЭ (патент №2118790 РФ)

1 – корпус; 2 – заряд ВВ; 3 – осевой блок ГПЭ; 4 – гильза блока; 5 – дистанционно- Ударный взрыватель; 6 – баллистический колпак; 7 – ввинтное дно; 8 – передаточные заряды.


Рис. 14. Осколочно-кинетический снаряд с головным блоком ГПЭ

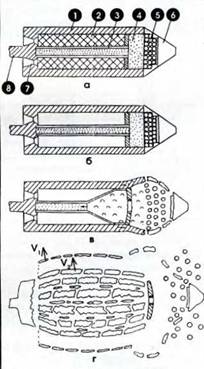

1 – корпус снаряда; 2 – заряд детонационноспособного твердого топлива; 3 – ударная трубка с зарядом ВВ; 4 – метательный заряд головного блока; 5 – блок ГПЭ; 6 – головной контактный узел; 7 – донный сопловый блок; 8 -стабилизатор.

а – исходная конфигурация; б – состояние после выгорания заряда твердого топлива; в – подрыв зарядов, разрушение корпуса ударом трубы; г – разлет корпуса и блока ГПЭ.


Отечественные патенты на осколочно-пучковые снаряды №2018779, 2082943, 2095739,2108538, 21187790 (патентообладатель НИИ СМ МГТУ им. Н.Э.Баумана) охватывают наиболее перспективные направления развития этих снарядов (Рис.12, 13). Снаряды предназначены как для поражения воздушных целей, так и для глубинного поражения наземных целей, и оснащены донными взрывателями дистанционного или неконтактного (типа «дальномер») действия. Взрыватель оснащен ударным механизмом с тремя установками, что позволяет использовать снаряд при стрельбе на обычные виды действия штатных осколочно-фугасных снарядов – осколочно-компрессионное, осколочно фугасное и проникающе- фугасное. Мгновенный осколочный подрыв происходит с помощью головного контактного узла, имеющего электрическую связь с донным взрывателем. Ввод команды, определяющей вид действия, производится через головной или донный приемники команд.

Скорость блока ГПЭ как правило не превышает 400-500 м/с, т. е. на его ускорение расходуется весьма незначительная часть энергии заряда ВВ. Это объясняется с одной стороны малой площадью контакта заряда ВВ с блоком ГПЭ, а с другой – быстрым спадом давления продуктов детонации вследствие расширения снарядной оболочки. По данным высокочастотной оптической съемки и результатам компьютерного моделирования видно, что процесс радиального разлета оболочки идет значительно быстрее, чем процесс осевого движения блока. Стремление увеличить долю энергии заряда, переходящей в кинетическую энергию осевого движения ГПЭ, породило много предложений по реализации многоторцевых конструкций. (Рис.10).

Одной из наиболее перспективных сфер применения пучковых снарядов является танковая артиллерия. В условиях насыщения ноля боя противотанковыми системами оружия проблема обороны танка от них является чрезвычайно острой. В тенденциях развития танкового оружия в последнее время наблюдается стремление к реализации принципа «бей равного», согласно которому основной задачей ганка является борьба с танками противника как представляющими главную опасность, а оборона его от танкоопасных средств должна осуществляться сопровождающими его боевыми машинами пехоты, снабженными автоматическими пушками, и самоходными зенитными установками. Кроме того, считается несущественной проблема борьбы с танкоопасными средствами, находящимися в сооружениях, например в зданиях, при боевых действиях в населенных пунктах. При таком подходе осколочно-фугасный снаряд в боекомплекте танка считается ненужным. Например, в боекомплекте 120-мм гладкоствольной пушки германского танка «Леопард-2» имеется всего два типа снаряда – бронебойный подкалиберный DM 13 и осколочно-кумулятивный (многоцелевой) DM12. Крайним выражением этой тенденции являются недавно принятые решения о том, что в состав боекомплекта разрабатываемых 140- мм гладкоствольных пушек США (ХМ291) и Германии (NPzK) будет входить только один тип снаряда – оперенный бронебойный подкалиберный.

Следует отметить, что концепция, исходящая из представления о том, что главную угрозу для танка создает танк противника, не подтверждается опытом военных действий. Так, в ходе четвертой арабо израильской войны 1973 года потери танков распределялись следующим образом: от действия ПТРК – 50%, от действий авиации, ручных противотанковых гранатометов, противотанковых мин 28%, от огня танков только – 22%.

Другая концепция, напротив, исходит из взглядов на танк как на автономную систему оружия, способную самостоятельно решать все боевые задачи, в том числе и задачу самообороны. Эта задача не может бы ть решена штатными осколочно -фугасными снарядами с ударными взрывателями по той причине, что при настильной стрельбе этими снарядами на осколочное поражение одиночных целей крайне неудовлетворительно согласуются плотность рассеивания точек падения снарядов и координатный закон поражения. Эллипс рассеивания, имеющий на дальности 2 км отношение больших осей примерно 50:1, вытянут в направлении стрельбы, тогда как зона поражения осколками располагается перпендикулярно этому направлению. В результате реализуется лишь очень небольшая площадь, где эллипс рассеивания и область поражения накладываются друг на друга. Следствием этого является низкая вероятность поражения одиночной цели одним выстрелом, по различными оценкам не превышающая 0,15…0,25.

Конструкция многофункционального осколочно-фугасно-пучкового оперенного снаряда для гладкоствольной танковой пушки защищена патентами №№ 2018779, 2108538 РФ. Наличие тяжелого головного блока ГПЭ и связанное с этим смещение центра масс вперед увеличивает аэродинамическую устойчивость снаряда на полете и точность стрельбы. Разгрузка заряда ВВ от давления, создаваемого наседающей массой блока ГПЭ при выстреле, осуществляется вкладной диафрагмой, опирающейся на кольцевой уступ в корпусе, либо диафрагмой, выполненной заодно с корпусом.

ГПЭ блока выполнены из стали или тяжелого сплава на основе вольфрама (плотность 16… 18 г/см') в форме, обеспечивающей их плотную укладку в блоке, например, в форме шестигранных призм. Плотная укладка ГПЭ способствует сохранению их формы в процессе взрывного метания и уменьшает потери энергии заряда ВВ на деформацию ГПЭ. Требуемый угол разлета (обычно 10… 15°) и оптимальное распределение ГПЭ в пучке могут быть обеспечены за счет изменения толщины оголовья, формы диафрагмы, размещения внутри блока ГПЭ вкладышей из легкосжимаемого материала, изменения формы фронта падающей детонационной волны. Предусмотрено управление углом разлета блока с помощью заряда ВВ, размещенного но его оси. Интервал времени между подрывами основного и осевого зарядов в общем случае регулируется системой управления подрывом снаряда, что позволяет получать оптимальные пространственные распределения ГПЭ и осколков корпуса в широком диапазоне условий стрельбы. Головной колпак с головным контактным узлом, заполненный внутри пенополиуретаном, должен иметь минимальную массу, что обеспечивает минимальную потерю скорости ГПЭ при взрывном метании. Более радикальным способом является сброс головного колпака с помощью пиротехнического устройства перед подрывом основного заряда или его разрушение с помощью заряда-ликвидатора. При этом должно быть исключено разрушающее воздействие продуктов детонации на блок ГПЭ. Оптимальная масса блока ГПЭ варьируется в пределах 0,1 …0,2 от массы снаряда. Скорость выброса блока ГПЭ из корпуса в зависимости от его массы, характеристик заряда ВВ и других конструктивных параметров изменяется в диапазоне 300.. 500 м/с, начальная результирующая скорость ГПЭ при скорости снаряда 800 м/с составляет 1100…1300 м/с.

Оптимальная масса одиночного поражающего элемента, рассчитанная по условию поражения живой силы, оснащенной тяжелыми противопульными бронежилетами 5 го класса защиты по ГОСТ Р50744-95 «Бронеодежда», составляет 5 г. При этом обеспечивается также поражение большей части номенклатуры небронированной техники. При необходимости поражения более тяжелых целей со стальными эквивалентами 10… 15 мм масса ГПЭ должна быть увеличена, что приведет к снижению плотности потока ГПЭ. Оптимальные массы ГПЭ для поражения различных классов целей, уровни кинетической энергии, числа ГПЭ при массе блока 2,5 кг и плотности поля при угле полураствора 10° на дальности 20 м (радиус круга поражения 3,5 м, площадь круга 38 м2 ) приведены в таблице 3.

Включение в состав боекомплектов танков двух типов осколочно- пучковых снарядов, предназначенных соответственно для борьбы с живой силой и бронетехникой, вряд ли осуществимо, учитывая ограниченный размер боекомплекта (в танке Т-90С – 43 выстрела) и без того уже большую номенклатуру снарядов (бронебойный оперенный подкалиберный снаряд (БОПС), кумулятивный снаряд, осколочно-фугасный снаряд, управляемый снаряд 9К119 «Рефлекс»). В отдаленной перспективе при появлении в танке быстродействующего сборочного манипулятора возможно применение модульных конструкций осколочно-пучковых снарядов со сменными головными блоками различного назначения (Патент №2080548 РФ, НИИ СМ).


Действие танкового осколочно-пучкового снаряда


Таблица 3
Класс целей Масса одного ГПЭ, г Кинетич. энергия, дж при скорости Число ГПЭ Плот­ность, 1/м2
    500 м/с 1000 м/с
Живая сила в бронежилетах 5-го кл. и небронированная техника 5 625 2500 500 13,2
Легкобронированные цели кл. «А» (бронетранспортеры, брониро­ванные вертолеты; 10 1250 5000 250 6,6
Легкобронированные цепи кл. «8» (боевые машины пехоты) 20 2500 10 000 125 3,3

Рис. 15. Схема действия осколочно-пучкового снаряда двойного назначения с зарядом детонационноспособного твердого топлива, ударной трубкой и задним блоком ГПЭ при использовании заряда ДСП в качестве разгонного (патент №2095739)


Ввод команды, определяющей вид действия, и ввод временной установки при стрельбе с траекторным разрывом производится через головной или донный приемники команд. Цикл работы системы управления подрывом включает в себя определение дальности до цели с помощью лазерного дальномера, расчет на бортовом компьютере полетного времени до упрежденной точки подрыва и ввод этого времени во взрыватель с помощью ЛУДВ (автоматического установщика дистанционного взрывателя). Так как упрежденная дальность подрыва является случайной величиной, дисперсия которой определяется суммой дисперсий дальности до цели, измеренной дальномером, и пути, пройденного снарядом к моменту подрыва, а указанные дисперсии достаточно велики, то и разброс упрежденной дальности оказывается чрезмерно большим (например, ±30 м при номинальном значении упрежденной дальности 20 м). Это обстоятельство предъявляет достаточно жесткие требования к точности системы управления подрывом (шаг установки не более 0,01 с при квадратическом отклонении того же порядка). Одним из возможных путей повышения точности является исключение ошибки начальной скорости снаряда. С этой целью после вылета снаряда производится бесконтактным способом измерение его скорости, полученное конкретное значение вводится в расчет временной установки, а затем последняя подастся с помощью кодированного лазерного луча со скорость 20…40 кбит/с через канал трубки стабилизатора в оптическое

окно донного взрывателя. При стрельбе по целям, четко отделяющимся от окружающей среды, вместо дистанционного взрывателя может быть использован неконтактный взрыватель типа «Дальномер».

Предложена конструкция осколочно-пучкового снаряда с осевым расположением цилиндрического блока ГПЭ внутри заряда ВВ. Перспективной является конструкция снаряда, создающего пучок ГПЭ с овальным поперечным сечением, стелющийся вдоль поверхности земли. В патентах №№ 2082943,2095739 предложены конструкции осколочно-кинетических снарядов соответственно с передним и задним расположением блока ГПЭ, ударной трубкой и зарядом детонационно-способного твердого топлива двойного назначения. В зависимости от условий применения этот заряд используется в качестве разрывного (как ВВ) или в качестве ускорительного (как твердое ракетное топливо). Второй основной идеей разработки является разрушение корпуса на осколки ударом по его внутренней поверхности трубки, разгоняемой взрывом. Такая схема обеспечивает так называемое разрушение без метания, т. е. разрушение корпуса без сообщения его осколкам заметной радиальной скорости, что позволяет включить их в осевой поток. Реализация полноценного дробления при ударе трубкой была подтверждена экспериментально. (Рис. 14,15)

Значительный интерес представляют «гибридные» конструкции снарядов, в которых используются как пороховые, так и бризантные заряды. Примерами могут служить шрапнельный снаряд с дроблением корпуса после выброса блока стреловидных ПЭ (Патент №2079099 РФ, НИИ СМ), шведский снаряд «Р» с пороховым выбросом метательных блоков, содержащих заряд ВВ, адаптивный снаряд с выбрасываемым цилиндрическим слоем ГПЭ и «поршнем», содержащем заряд ВВ (заявка №98117004, НИИ СМ). (Рис. 16, 17).

Разработка осколочно-пучковых снарядов к малокалиберным автоматическим пушкам (МКАП) сдерживается ограничениями, накладываемыми величиной калибра. В настоящее время практически монопольным калибром отечественных МКЛП Сухопутных войск, ВВС и ВМФ является калибр 30 мм. 23-мм МКЛП еще сохраняются на вооружении (самоходная установка «Шилка», шестиствольная авиационная пушка ГШ 6 23 и др.), но большинство специалистов считает, что они уже не удовлетворяют современным требованиям по эффективности. Использование одного калибра во всех видах Вооруженных сил и унификация боеприпасов является несомненным преимуществом. В то же время жесткая фиксация калибра уже в настоящее время начнет ограничивать боевые возможности МКАП, в особенности, при борьбе с ПКР. В частности, проработки показывают, что реализация эффективного осколочно-пучкового снаряда в этом калибре очень затруднена. В то же время расчеты по критерию максимума вероятности поражения цели очередью при фиксированных числе очередей и массе системы оружия, включающей огневую установку и боекомплект, показывают, что калибр 30 мм не оптимален, а оптимум находится в диапазоне 35- 45 мм. Для разработки новых МКАП предпочтительным является калибр 40 мм, являющийся членом ряда нормальных линейных размеров RalO, обеспечивающий возможность межвидовой унификации (ВМС, ВВС, Сухопутные войска), мировой стандартизации и расширения экспорта с учетом широкого распространения 40 мм МКАП за рубежом (буксируемый ЗАК L70 «Бофорс», боевая машина пехоты CV-90, корабельные ЗАК «Тринити», «Фаст Форти», «Дардо» и др.). Все перечисленные 40-мм системы кроме «Дардо» и «Фаст Форти» являются одноствольными с низкой скорострельностью 300 выстр./мин. Двуствольные системы «Дардо» и «Фаст Форти» имеют общую скорострельность соответственно 600.и 900 выстр./мин. Фирмой Эллайент Тексистсмз (США) разработана 40-мм пушка CTWS с телескопическим выстрелом и поперечной схемой заряжания. Пушка имеет скорострельность 200 выстр./мин.

Из вышеизложенного ясно, что в ближайшие годы следует ожидать появления оружия нового поколения – 40 -мм пушек с вращающимся блоком стволов, способных разрешить рассмотренные выше противоречие.

Одно из распространенных возражений против введения в систему вооружений калибра 40 мм основано на трудностях использования 40-мм пушек на летательных аппаратах из за больших усилий отдачи (так называемой динамической несовместимости), что исключает возможность распространения межвидовой унификации на вооружение ВВС и тактической авиации Сухопутных войск.


Рис. 16. Дробление корпуса шрапнельного снаряда после выброса блока стреловидных ПЭ


Рис. 17. Комбинированный снаряд осевого действия «Р»

1 – дистанционный взрыватель;2 – пороховая петарда снятия головного колпака;3 – корпус снаряда;4 – метательный блок; 5 – вышибной пороховой эаряд;6 – детонатор метательного блока с замедлителем; 7 – слой готовых поражающих элементов (ГПЭ)


Рис.18. Конструкции подкалиберных осколочно-пучковых гранат для подствольных гранатометов

1 – пороховой метательный заряд; 2 – ведущие выступы; 3 – калиберный корпус; 4 – дистанционный взрыватель; 5 – заряд ВВ; 6 – слой ГПЭ; 7 – внутренняя крыльчатка подкручивания; 8 – головной колпак; 9 – установочное кольцо дистанционного взрывателя; 10 – наружная крыльчатка подкручивания


В данном случае следует отметить, что 40-мм МКАП будут предназначены в первую очередь для использования в корабельных системах ПВО, где ограничения по суммарной массе системы оружия не является чрезмерно жесткими. Очевидно, что целесообразно сочетание в системе ПВО корабля пушек обоих калибров (30 и 40 мм) с оптимальным разделением между ними диапазонов дальностей перехвата ПКР. Во вторых, указанное возражение опровергается историческим опытом. МКАП крупных калибров успешно применялись в авиации в период второй мировой войны и после нее. К ним относятся отечественные авиационные пушки Нудельмана-Суранова НС-37, НС 45 и 37-мм американская пушка М-4 истребителя Р-39 «Аэрокобра». 37- мм пушка НС-37 (масса снаряда 735 г, начальная скорость 900 м/с, скорострельность 250 выстр./мин) устанавливалась на истребителе ЯК-9Т (боекомплект 30 патронов) и на штурмовиках ИЛ-2 (две пушки с боекомплектом 50 патронов каждая). На заключительном периоде Великой Отечественной войны успешно применялись истребители ЯК-9К с 45-мм пушкой НС-45 (масса снаряда 1065 г, начальная скорость 850 м/с, скорострельность 250 выстр./мин). В послевоенный период пушки НС-37, НС-37Д устанавливались на реактивных истребителях.

Переход на калибр 40 мм открывает возможности разработки не только осколочно-пучковых снарядов, но и других перспективных снарядов, в том числе корректируемых, кумулятивных, с программируемым неконтактным взрывателем, с кольцевым поражающим элементом и др.

Весьма перспективную сферу применения принципа взрывного осевого метания ГПЭ образуют надкалиберные гранаты подствольных, ручных и ружейных гранатометов. Надкалиберная осколочно-пучковая граната к подствольному гранатомету (Патент №2118788 РФ, НИИ СМ) предназначена в основном для настильной стрельбы на небольшие дистанции (до 100 м) при самообороне. Граната содержит калиберную часть с вышибным зарядом и выступами, входящими в нарезы гранатного ствола, и надкалиберную часть, содержащую дистанционный взрыватель, заряд ВВ и слой ГПЭ. Величина диаметра надкалиберной части зависит от расстояния между осями пулевого и гранатного ствола.

Общая масса перспективной лучковой гранаты к 40-мм подствольному гранатомету ГП-25 составляет 270 г, начальная скорость гранаты – 72 м/с, диаметр надкалиберной части – 60 мм, масса заряда ВВ (флегматизированный гексоген A-IX-1) – 60 г, готовые поражающие элементы в форме кубика с ребром 2,5 мм массой 0,25 г выполнены из вольфрамового сплава с плотностью 16 г/см'; укладка ГПЭ однослойная, количество ГПЭ – 400 шт., скорость метания – 1200 м/с, убойный интервал – 40 м от точки разрыва, шаг установки взрывателя – 0,1 с (Рис. 18).

В настоящей статье вопросы развития осколочных боеприпасов осевого действия рассмотрены в основном применительно к ствольным снарядам, в той или иной степени являющихся развитием классической шрапнели. В широком же аспекте принцип поражения целей направленными потоками ГПЭ используются в самых разнообразных видах оружия (боевые части ЗУР и НАР, инженерные направленные осколочные мины, осколочные боеприпасы направленного действия активной защиты танков, ствольное картечное оружие ит. п.).


Литература.

1. Gander Т. The gun rises to the challenge // Jane's Defence Weekly – 1993. – Vol.20. №17 – p.36

2. Панов В. Новые зенитные ракетно -артиллерийские комплексы на основе системы «Скайгард»// Заруб, воен. обозр. – 1997. – №10, с.28.

3. Совершенствование танковых боеприпасов осколочного действия // Военный парад. – 1998. -№4(28).

4. Европейское патентное извещение ЕР 0698774А1

5. В.А.Одинцов. Новый снаряд для танков // Военный парад. – 1996. ноябрь – декабрь.

6. Одинцов В. А . Перспективы развития ОБП осевого действия // Боеприпасы. – 1994. – №3-4, с.3-9.

7. Одинцов В.А. Конструкции осколочных боеприпасов. ч.1. М.: Изд- во МГТУим. Баумана. 1997.

8. Одинцов В.А. Конструкции осевого действия. М: Изд-во МГТУ им. Баумана. 1995.

9. Одинцов В.А. Перспективные схемы танковых многоцелевых снарядов // Оборонная техника. – 19954. – №1. с.40-47.

10. Пат. №2018779 РФ, MKHF42B 12/32, заявл. 27.02.92, опубл. 30.08.94.

П. Пат. №2079099 РФ, МКИF42B 12/58, заявл. 18.11.93, опубл. 10.05.97.

12. Пат. №2082943 РФ. МКИ F42B 12/20, заявл. 25.01.94, опубл. 27.06.97.

13. Пат. №2095739 РФ. МКИ F42B 12/56, заявл. 01.07.94, опубл. 10.11.97.

14. Пат. №2108538 РФ, МКИ F42D 12/32, заявл. 11.03.94. опубл. 10.04.98.
