Отечественные танковые орудия 1915 – 1945 гг.

ПЕРВЫЕ ОПЫТЫ

Первыми отечественными танковыми пушками можно с некоторой натяжкой считать 76-мм противоштурмовые пушки обр. 1910 г., установленные в 1915 году на 30 тяжелых бронеавтомобилях типа «Гарфорд». Эту пушку часто ошибочно именуют по названию бронеавтомобиля. Даже в музее артиллерии она красуется под табличкой: «Пушка Гарфорда».

Первоначально 76-мм противоштурмовые пушки были приняты на вооружение русских крепостей и имели колесный лафет. С началом первой мировой войны на Путиловском заводе для установки пушки на бронеавтомобилях была спроектирована тумба, крепившаяся 12-ю болтами к днищу машины. На передней части тумбы имелся плоский прямоугольный фланец, к которому приворачивалась броневая башня, катавшаяся по круговому погону на трех роликах. Толщина брони башни 6,5 мм.

Тело орудия было одинаково с 76-мм горной пушкой обр. 1909 г., 76-мм короткой пушкой обр. 1913 г. и 76-мм полевой пушкой обр. 1927 г., но имело более худшую баллистику. В боекомплект бронеавтомобиля (44 снаряда) входили осколочно-фугасная граната весом 6,41 кг и шрапнель весом 6,5 кг. Угол ВН составлял -5°; +25°, но таблица стрельбы была рассчитана до угла возвышения +11°, и максимальная табличная дальность была 2660 м. При стрельбе по бронецелям использовалась шрапнель, поставленная на удар. Ее не выдерживал ни один бронеобъект того времени.

«Гарфорды» активно участвовали в Первой мировой и гражданско{ войнах, а по некоторым данным и i начальный период Великой Отече ственной войны.


76-мм пушка обр. 1910г., установленная на броневике


Пушечный спонсон танка MK.V


Английский танк MK.V, в Красной Армии именовавшийся «Рикардо»


Первые танки появились в Красной армии в конце 1919 – начале 1920 годов. Все они были трофеями, захваченными у белогвардейцев и интервентов. Большинство этих танков составляли английские «ромбы», получившие у нас название «Рикардо» по двигателю.

Танки «Рикардо» вооружались короткоствольной 57-мм пушкой Гочкиса. Пушка имела клиновой затвор, открывание и закрывание его производилось вручную. 57-мм пушка Гочкиса внешне скорее походила на морскую, чем на танковую. Она устанавливалась сбоку в спонсоне танка на вертлюжной установке. Танки «Рикардо» состояли в Красной армии до 1929 года, но вновь не строились. Соответственно, 57-мм пушки Гочкиса ремонтировались, но в производство не запускались.

37-мм французская танковая пушка Гочкиса представляла собой несколько измененный вариант морской пушки, принятой на вооружение еще в начале 80-х годов XIX века. Пушка имела 1/4 автоматический затвор (открывание затвора производилось вручную). Компрессор пушки гидравлический, накатник пружинный. Пушка имела плохую баллистику. Действие снаряда было неэффективно как по броне, так и по пехоте. Но, как говориться, за неимением лучшего… И в июне 1928 года заводу № 8 (деревня Подлипки) был выдан заказ на первые 206 пушек Гочкиса, которым на заводе не замедлили присвоить свой индекс7К. В 1931-1932 гг. завод сдал-1080 пушек Гочкиса. В 1932 году производство их прекратилось. 37-мм пушками Гочкиса были вооружены танки «Рено» сормовского производства, МС-1, двухбашенные танки Т-26, а также бронеавтомобили БА-27, БА-27М и БАИ. На 1 ноября 1936 года в РККА состояло 1327 боевых и 60 учебных 37-мм пушек Гочкиса.


Пушечная установка бронеавтомобиля «Гарфорд» (76-мм противоштурмовая пушка обр. 1910 года на тумбе)


37-мм пушка Гочкиса на БА-27


37-мм пушка Гочкиса нэ танке Т-26 обр. 1931 года


Пушка «Гочкис», установленная на танке Т-26


Параллельно в 1925-1930 годах было разработано несколько отечественных проектов 37 и 45-мм танковых пушек, некоторые из которых дошли до стадии полигонных испытаний опытных образцов. А 45-мм танковая пушка системы ОАТ обр. 1930 г. выпускалась малой серией на заводе № 8, где ей присвоили индекс 6К. В 1930-1931 годах было изготовлено 26 серийных танков Т- 24 с этими пушками. В 1932 году завод № 8 предъявил еще 80 пушек 6К, но артиллерийское управление отказалось их принимать.

Дело в том, что 28 августа 1930 года был заключен договор с германской фирмой «Бютаст» (подставной конторой фирмы «Рейнметалл») на поставку в СССР шести опытных образцов артсистем и технологической документации к ним. Среди эти систем была и 37-мм противотанковая пушка, принятая на вооружени РККА 13.02.1931 г. под название «37-мм противотанковая пушка обр. 1930 года» 1* .

Инженер Сячентов разработа проект установки качающейся части 37-мм пушки «Рейнметалла» в танк. Пушка получила индекс ПС-2 (пушка Сячентова) и была принята на вооружение под названием «37-мм танковая пушка обр. 1930 г.» Противотанковая пушка «Рейнметалла» и ПС-2 имели одинаковые устройство и бaллистику. Затвор горизонтальный клиновой с 1/4 автоматики.

Пушку ПС-2 устанавливали в серийных двухбашенных танках Т-26 выпуска 1932 года, танках БТ-2 опытном образце танка Т-35. По состоянию на 1 ноября 1936 года РККА состояло 187 боевых и 36 учебных пушек ПС-2.

Танковая промышленность выпускала больше танков с пушечными башнями, чем изготовлялось 37-м пушек обр. 1930 г., поэтому в течение 1933 года было принято решение вооружить 370 танков БТ-2 вместо 37-мм пушек спаренными 7,62-м пулеметами ДА-2.

Следует отметить, что и в последующем при проектировании всех советских танковых пушек за основу бралась какая-либо полевая пушка- аналог. Танковая пушка могла иметь иной казенник, противооткатные устройства, подъемный механизм, но внутреннее устройство ствола, баллистика и боеприпасы всегда были идентичны пушке-аналогу.

1* Подробный материал об отечественных противотанковых пушках см. «ТиВ» №№ 9, 10/1997


37-мм пушка в башне легкого танка БТ-2


37-мм танковая пушка

1 – зарядное отверстие; 2 – паз для прицельной колодки (у систем, бывших в ремонте и вновь выпускаемых, этого паза нет); 3 – казенная часть; 4 – заплечики; 5 – средняя часть; 6, 8 – уступ; 7 – дульная часть; 9 – винтовая резьба; 10 – замочное отверстие


ЗНАМЕНИТАЯ “СОРОКОПЯТКА»

В конце 1931 года конструкторы завода № 8 вставили в кожух 37-мм противотанковой пушки обр.1931 года новую трубу калибра 45 мм и слегка укрепили лафет. Эта система была принята на вооружение в марте 1932 года под названием «45-мм противотанковая пушка обр. 1932 г.» (заводской индекс 19К). Затем конструкторы завода № 8 спроектировали установку 19К в танк, которая получила название «45-мм танковая пушка обр. 1932 г» и заводской индекс 20К. По сравнению с ПС-2 танковая пушка 20К имела ряд преимуществ. Несколько увеличилась бронепробиваемость бронебойными снарядами, резко возрос (с 0,645 кг до 2,15 кг) вес осколочного снаряда, а вес взрывчатого вещества в снаряде – с 22 г до 118 г. Наконец, была увеличена скорострельность за счет введения вертикального клинового полуавтоматического затвора. Другой вопрос, что отладка полуавтоматики заняла около 4-х лет и первые серии пушек 20К выпускались с 1/4 автоматики, затем с пелуавтоматикой на бронебойных и 1/4 автоматики на осколочно-фугасных снарядах, и только в 1935 году стали поступать пушки с отлаженной полуавтоматикой на всех типах боеприпасов. Но пушка 20К имела и недостаток – она не помещалась в маленькие башни Т-26 и БТ-2. Теоретически ее можно было втиснуть в башню, но для этого требовалось ввести уравновешивающий механизм, новый подъемный механизм и оставить в башне лишь одного человека, второй номер не помещался. На это руководство не пошло и танки Т-26 и БТ стали выпускаться с новыми увеличенными башнями. Соответственно, Т-26 стал однобашенным. Первый однобашенный танк Т-26 с 45-мм пушкой обр. 1932 года поступил на НИАП (Научно-исследовательский артиллерийский полигон) 31 мая 1933 года.

С 1932 года пушки 20К серийно производились на заводе № 8. 45-мм пушки 20К устанавливались на танках Т-26, БТ-5, БТ-7, Т- 35, Т-70 и Т-80, а также на бронеавтомобилях БА-3, БА-6, БА-10, БА- 11 и ПБ-4.

25 октября 1938 года на рембазе № 6 испытана 45-мм танковая пушка 20 К, установленная на танке МС- 1- При этом в башне танка не произвели никаких изменений за исключением постановки специальной коробки для маски с пушкой. Было сделано 30 выстрелов. Испытания прошли успешно. В дальнейшем несколько десятков танков МС-1 были перевооружены 45-мм пушкой 20К и поступили на вооружение укрепрайонов, где использовались в качестве самоходных установок или как доты зарывались в грунт. К 22 июня 1941 года 68, а по другим сведениям 75 танков МС-1 с 45-мм пушкой было на ходу.

В 1941 году заводу № 8 выдано задание на 2664 45-мм танковых пушек 20К, и в дальнейшем свертывания производства 20К не планировалось, так как они должны были поступить на вооружение нового основного танка сопровождения пехоты (Т-50 или Т-126СП).

С 1942 года производство пушек 20К было перенесено на завод № 235, где они производились до 1943 года включительно.


Изготовление 76-мм танковых пушек
Год 1932 1933 1934 1935 1936 1937 1938 1939 1940 1941 1942 1943 Итого
Число изготов­ленных пушек 10 2099 2005 2443 2236 1988 3604 3949 3230 2759 5090 3040 32453

Пушки 20К несколько раз модифицировали. Так, обр. 1934 года отличался от обр.1932 года устройством полуавтоматики, противооткатных систем, подъемного механизма и т. д., а в обр. 1938 года был введен электроспуск.

В 1938 году на часть танков Т26 и БТ-7 начали устанавливать прицел «ТОС» со стабилизацией линии прицеливания в вертикальной плоскости для 45-мм пушек обр. 1938 г. с электроспуском. Стабилизация осуществлялась с помощью гироскопа,

подвешенного в головной части прицела в кожухе. В начале войны эту систему сняли с вооружения из-за недостаточного освоения в войсках, конструктивных и эксплуатационных недостатков.

Вообще говоря, приоритет стабилизации танковых орудий принадлежит России. 9 февраля 1916 года комиссией под руководством генерала Маниковского был рассмотрен проект гироскопического двухплоскостного стабилизатора, разработанного камер-юнкером П.П.Шиловским. Стабилизатор предназначался для 47-мм одноствольной пушки Гочкиса, установленной на бронеавтомобиле.

Вскоре приняли решение изготовить опытный экземпляр установки.

В 1936 году в Военной Электротехнической академии РККА по проекту инженера Рождественского был изготовлен опытный образец механизма автоматической подачи к 45мм танковым пушкам. Заводу было поручено отладить этот механизм и начать его серийное производство, но завод два года тянул, а затем вообще отказался от задания.


Установка пушки 20К в конической башне танка Т-26-1 (обр. 1939 г.)


Танк Т-26 с 45-мм пушкой 20К


Пушка 20К в башне легкого танка Т-50


45-мм пушка 20К в малой башне тяжелого танка Т-35


В 1938 году в НИТИ на базе мм пушки 20К была создана 45 автоматическая танковая пушка "ТОГ" с автоматикой и ленточным питанием по образцу 37-мм пулемета «Максима». В этом же году Артиллерийское управление (АУ) постановило все работы по пушке «ВЭТ прекратить, «так как завод № 8 работает над 45-мм и 37-мм автоматическими пушками. Та из них, которая будет раньше отработана, будет передана для использования в телетанках».

Небезинтересны и работы по созданию 45-мм бронебойно-химического снаряда для пушек 19К и 20К. Такой снаряд разрывался за броней танка и выделял отравляющий газ для уничтожения экипажа. В 1934 году в НИАПе были начаты испытания 45мм бронебойно-химического снаряда «чертежа 180».

22 февраля 1938 года АУ утвердило тактико-технические требования на проектирование 45-мм танковой пушки с улучшенной баллистикой для новых башен танков Т- 26 и БТ-7. Бронебойный снаряд новой пушки должен был пробивать 40-мм броню на дистанции 1000 м. под углом встречи 30°. Начальная скорость бронебойного снаряда, должна была составлять 860 м/с. Гильза патрона старая, т. е. предполагалось увеличить начальную скорость за счет увеличения веса заряда или длины ствола. Угол ВН -5°; +30°. пушки около 400 кг. Задача была вовсе не реальной, и, кстати, к 1941 году явились опытные новые 45-мм пушки с улучшенной баллистикой: првотивотанковая 7-1 завода № 7 (885 и корабельная 80-К завода № 8

м/с). В КБ Шпитального была начата разработка 45-мм полуавтоматической танковой пушки улучшенной баллистики. Однако работы по ней вскоре прекратились. Кроме того, проводились испытания 37-мм автоматической пушки Шпитального в башне танка Т-26. Пушка проектировалась зенитной, но угол возвышения в танке Т-26 составлял -7°;+12°. В серию 37-мм пушка ОКБ-2 не пошла.

В 1942 году была создана 45-мм противотанковая пушка обр. 1942 г. (M-42), отличавшаяся от 19К увеличением длины ствола с 46 до 68,6 калибров. На базе М-42 в ОКБ-172 («шарага», где работали «зэки») в 1942-1943 годах изготовлены опытные образцы 45-мм танковых пушек BT-42 и BT-43 с длиной ствола в 68,6 клб. Пушки BT-42 предназначались для танков Т-70, а ВТ-43 – для танков Т-80. На вооружение эти пушки не принимались.


Танк Т-80



76-мм танковая пушка обр. 1927/31 г. в главной башне Т-35


76-ММ ТАНКОВЫЕ ПУШКИ

На вооружении Красной армии состояло несколько типов 76-мм танковых пушек. Чтобы разобраться в них, проще всего провести классификацию пушек по боекомплектам, разделив их натри группы:

1. Танковая пушка обр. 1927/32 г. стреляла выстрелом только от 76-мм полковой пушки обр. 1927 года.

2. Танковые пушки ПС-3, Л-10, Л-7 и ТГ стреляли выстрелами от 76- мм пушки обр. 1902 года.

3. Танковые пушки Ф-32, Л-11, Ф-34, ЗИС-5, Л-15 и Д-56 (послевоенная пушка плавающего танка ПТ-76) стреляли выстрелами от 76- мм пушки обр. 1902/30 г.

Напомним читателю, что пушки обр. 1902 г. и 1902/30 г. имели одинаковые гильзы, а выстрелы пушки обр. 1902/30 г. имели чуть больший заряд, чем у обр. 1902 г. Таблицы стрельбы военных лет разрешали стрельбу бронебойным выстрелом пушек обр. 1902/30 г. из пушек обр. 1902 г. Таким образом, из пушек второй группы можно было стрелять и выстрелами пушек обр. 1902/30 г., но с некоторым риском порчи противооткатных устройств, спроектированных под выстрел 1902 г.

Баллистика танковой пушки 1927/32 г. совпадает с баллистикой 76-мм полковой пушки обр. 1927 г.

Пушки ПС-3 и Л-10 были короче пушки обр. 1902 г. и имели несколько худшую баллистику по сравнению с ней.

Пушки Ф-32 и Л-11 имели баллистику пушек обр. 1902/30 г. длиной в 30 клб.

Пушки Ф-34, ЗИС-5, Л-15 и Д- 56 имели баллистику пушки обр. 1902/30 г. длиной в 40 клб.

76-мм танковая пушка обр. 1927/ 32 г. разработана в КБ Кировского завода на базе 76-мм полковой пушки обр. 1927 года. Основным отличием ее было уменьшение длины отката пушки с 1000 мм до 500 мм (для уменьшения габаритов башни). Затвор пушки поршневой. Тормоз отката гидравлический. Накатник гидропневматический. Прицелы ПТ-1 и ТОД-1. На заводе пушке присвоили индекс КТ (Кировская танковая). В некоторых случаях пушки именовали КТ-26, КТ-28 и КТ-35 по типу танка, но принципиальных различий у них не было.


Схема установки 76,2-мм танковой пушки обр. 1927/31 г. КТ-2( в главной башне Т-26)


Т-100 76,2-мм пушка Л-10 и 45-мм пушка 20К


СМК 76,2-мм пушка Л-11 и 45-мм пушка 20К


Компоновка танка СМК


Управление огнем двух 45-мм и одного 76-мм орудия в танке Т-35 практически было невозможно. В связи с этим в Остехбюро была разработана система управления артиллерийским огнем «ПУАТ-35». Система была создана по образцу корабельных ПУС и имела 9-футовый дальномер «Барр и Струд» морского ведомства. Система предназначалась не только для Т-35, но и для перспективных двух- ,четырех- и пятибашенных танков, включая Т-39. Испытания системы были начаты в феврале 1937 года. В ноябре 1935 года система была испытана на танке Т-28.

Смотровые приборы наводчика пушки были закрыты, и огонь велся по показывающим приборам по информации, вводимой в «ПУАТ-35» командиром танка. Испытания прошли удовлетворительно. В апреле 1936 года испытания системы были проведены на танке Т-35 в присутствии наркома Ворошилова. Испытания закончились неудачей. В начале 1938 года было решено прекратить работы по «ПУАТ-35» «в связи с малым количеством танков Т-35, большой стоимостью системы и сомнительной ценностью ее в условиях маневренной войны».

Пушки КТ устанавливались на серийных танках Т-35, Т-28, БТ- По ряду причин на Т-26 пушка прижилась. Пушки КТ производились на Кировском заводе с 1933 г В 1933 году было сдано 55 шт в 1934 году – 202, в 1935 году – и т. д. К 1 ноября 1936 года в КА состояло 372 боевых пушек КТ и учебная. Кроме того, имелось 5 пушек КТ-27, установленных на танкетках Т-27.

К 1.01.1937 г. промышленность сдала 440 пушек обр. 1927/32 г.! 94 пушки было изготовлено в 1 году и 12 в 1938 году. На этом производство 76-мм пушек обр. 1927 г. прекратилось.

76-мм пушка ПС-3 спроектирована инженером Сячентовым в 1 году. Пушка имела оригиналы баллистику. Ствол пушки состоя ствола и кожуха. Казенник составлял одно целое с кожухом. Затвор вертикальный клиновой с полуавтоматом механического типа, взводившимся на откате. Тормоз отката гидравлический веретенного типа. Накатник пружинный. Прицел ТП-1 или Т Пушка предназначалась для тех же танков, что и КТ. По сравнению с конкурентом, ПС-3 имела существе лучшую баллистику и, следовательно, бронепробиваемость, и большую, скорострельность.

Первый опытный образец ПС-3 изготовили на Кировском заводе 1932 году. Преимущества ПС-3 перед КТ были более, чем очевидны Сячентову так и не удалось отладить пушку – барахлили полуавтомат и противооткатные устройства, шайбы вылезали из кожуха и т. д.

Пушка испытывалась на танках Т-35, Т-28 и АТ-1 (По конструкции самоходка, но по названию – («артиллерийский танк») с 1932 до конца 1936 года. ПС-3 была на грани принятия на вооружение, но никак не могла преодолеть эту грань. Ей даже присваивались армейские наименования: в 1933 году – «76-мм танковая пушка обр. 1933 г.», в начале 1935 года – «76-мм танковая пушка обр. 1935 г.» В 1934 году Кировскому заводу была заказана даже серия в 128 пушек. Но после изготовления 28 систем производство было прекращено.

Уже готовые пушки ПС-3 неоднократно переделывались, испытывались и вновь переделывались. После испытаний летом 1936 года наконец был выбран окончательный образец. На 1937 год Кировскому заводу было дано задание доработать по этому образцу 90 пушек из задела 1934 года. Однако в 1937 году завод не доделал ни одной системы и поднял вопрос о переходе на 76-мм пушку Л-10. К этому времени ПС-3 изрядно устарела, и АУ согласилось с заводом.

В 30-е годы при проектировании тяжелых и средних танков конструкторы не могли удержаться от соблазна поставить в танк 76-мм зенитную пушку обр. 1914/15 г. системы Лендера. Качающаяся часть этой пушки отличалась от 76-мм пушки обр. 1902 года наличием вертикального клинового полуавтоматического затвора и, соответственно, большей скорострельностью. Первым пушку Лендера установил на танке ТГ (танк Гроте) немецкий конструктор Гроте. Модернизированная им пушка получила индекс ТГ. Опытный образец пушки ТГ был изготовлен на заводе «Большевик» и испытан стрельбой на танке ТГ в июле 1931 года на НИАПе. В целом испытания пушки ТГ прошли удачно, но сам танк забраковали.

Весной 1935 года к пушке Лендера вернулись в КБ Кировского завода. Опытному образцу пушки был присвоен заводской индекс Л-7. В ноябре 1937 года пушка прошла испытания на танке Т-28. Основным недостатком Л-7 были большие габариты внутри башни. Из-за этого размещение 3-го номера расчета в башне оказалось невозможным. А в танках БТ-7 и АТ-1 пушка вообще не помещалась. Поэтому от дальнейших работ с Л-7 отказались.


ТГ (танк Гроте)


КВ-1


В 1936 году В КБ Кировского завода под руководством Маханова спроектирована 76-мм танковая пушка Л-10. Пушка имела вертикальный клиновой полуавтоматический затвор с устройством для отключения полуавтоматики, поскольку ГБТУ в 1936- 1938 годах утверждало, что полуавтоматики в танковых пушках быть не должно (из-за загазованности башни). Принципиальным отличием Л- 10 и последующих пушек Махонова были оригинальные противооткатные устройства, в которых жидкость компрессора непосредственно сообщается с воздухом накатника. При некоторых режимах огня такая установка выходила из строя. Этим и любил пользоваться главный конкурент Маханова Грабин. На испытаниях он рекомендовал вести длительный огонь (сотни снарядов на пределе скорострельности) на максимальном угле возвышения, а затем резко дать пушке максимальный угол снижения и начать стрелять под гусеницы. В таких случаях часто происходил отказ противооткатных устройств. Разумеется, такой режим огня в боевых условиях был маловероятен, тем не менее из-за этого Маханов периодически проигрывал конкурс Грабину.

В конце 1936 года первые три пушки Л-10 были изготовлены на Кировском заводе. Пушки Л-10 проходили испытания в танках Т-28 и БТ- 7А. Из танка БТ-7А было сделано 1005 выстрелов, но ставить Л-10 в серийные танки не рискнули из-за тесноты в башне.

С 13 февраля по 5 марта 1938 года пушка Л-10, установленная в АТ-1, успешно прошла испытания на НИАПе.

Пушка Л-10 была принята на вооружение под названием «76-мм ТП обр. 1938 г.». Она устанавливалась на танках Т-28 и на бронепоездах. Пушка Л-10 серийно изготавливалась на Кировском заводе. В 1937 году было сдано 30 пушек, а в 1938 году – 300. На этом производство их закончилось.

В 1937 году руководство РККА решило принять для тяжелых и средних танков 76-мм танковые пушки с баллистикой 76-мм пушки обр. 1902/ 30 г. в 30 клб. Такое решение было принято с учетом развития танкостроения за рубежом и опыта испанской войны. Задание на проектирование таких пушек было выдано Маханову (Кировский завод) и Грабину (завод № 92).

Маханов попросту удлинил нарезную часть и упрочил механизмы противооткатных устройств пушки J1-10. Новая система получила индекс Л-11.

Грабин же сделал новую пушку Ф-32.

В мае 1939 года обе пушки проходили испытания на НИАПе, в ходе которых Л-11 и Ф-32 стреляли из танков Т-28 и БТ-7. Обе пушки имели свои недостатки и достоинства, и обе были приняты на вооружение. Л- 11 – под названием «76-мм пушка обр. 1938/39 г.», а Ф-32 – под названием «76-мм пушка обр. 1939 г.» В 1940-1941 годах пушки Л-11 и Ф-32 устанавливались в серийных танках Т-34 и КВ-1. Кроме того, Л-11 была установлена на опытном тяжелом танке СМК. В 1938 году Кировским заводом сдано 570 пушек Л-11, а в 1939 году- 176. Пушки Ф-32 в производстве находились только в 1941 году, тогда была изготовлена 821 пушка.

В июне-октябре 1940 года на НИАПе производились испытания 76-мм пушки Л-11 на танке Т-34 в объеме 343 выстрелов. Угол ВН -5°; +25° вперед и в бок, назад-1,2°; +25°. Мертвая зона впереди и сбоку 18- 19 м, назад 80 м. В целом испытания прошли удовлетворительно.

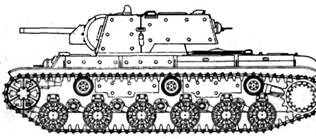

КВ-1 обр. 1939 года. Пушка Л-11, калибр 76,2 мм


КВ-1 обр. 1941 года с экранированной броней корпуса и башни. Пушка Ф-32, калибр 76,2 мм

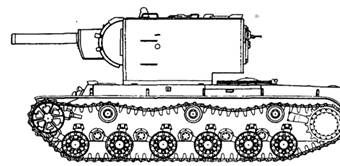

КВ-2 обр. 1940 года. Гаубица М-10


КВ-85 обр. 1943 года. 85-мм пушка Д-5


Полигонно-войсковые испытания 76-мм пушки Ф-34 в танке Т-34 прошли с 20 по 23 ноября 1940 года на Гороховецком полигоне в объеме 1000 выстрелов. Угол ВН -5°; +31°45’ (на корму угол снижения – 1°4Г). Скорострельность в условиях танка 2-3 выстр./мин, на полигонном же станке скорострельность пушки Ф-34 без изменения наводки достигала 20 выстр./мин. По результатам испытаний комиссия рекомендовала Ф-34 к принятию на вооружение.

Однако в 1938 году руководство РККА утвердило новые тактико-технические требования на танковые пушки, где была уже баллистика 76- мм пушки обр. 1902/30 г. в 40 клб. Естественно, что обратились опять к Маханову и Грабину, которые попросту удлинили свои пушки. Модернизированная Л-11 получила индекс Л- 15, а Ф-32 – индекс Ф-34. Но на сей раз Маханов проиграл Грабину вчистую – о серийном производстве Л- 15 уже и речи не шло.

К 15 марта 1939 года были закончены все рабочие чертежи на Ф-34, и началось изготовление деталей пушки.

Интересно, что первоначально Ф-34 предназначалась для вооружения танков Т-28 и Т-35А. Первые испытания ее в танке Т-28 были прове дены 19 октября 1939 года на Гороховецком полигоне. Первые испытания Ф-34 на Т-34 прошли там же в ноябре 1940 года. На вооружение пушка Ф-34 была принята под названием «76-мм танковая пушка обр. 1940 г.». Ф-34 устанавливалась в серийных танках Т-34, бронепоездах и бронекатерах. Кроме того, пушкой Ф-34 был вооружен опытный танк КВ-3.

Специально для танка КВ-1 Грабиным создана модификация Ф-34, получившая заводской индекс ЗИС- 5 и принятая на вооружение под названием «76-мм танковая пушка обр. 1941 г.» ЗИС-5 отличалась от Ф- 34 конструкцией люльки, устройством и креплением блокировки, а также рядом мелких деталей. В 1942 году Грабиным разработана пушка ЗИС-96, представлявшая собой установку ЗИС-5 в башне танка «Матильда».

Серийное производство Ф-34 велось с 1940 года по 1942 год: 1940 год – 50; 1941 год – 3470; 1942 год – 14307; 1943 год – 17 1 1944 год – 3592. Всего было изготовлено 38 580 пушек Ф-34. Серийное производство ЗИС-5 велось с 1941 года по 1943 год: в 1941 – - 544; 1942 год – 2476; 1943 – 557. Всего изготовлено 3577 пушек ЗИС-5.

Осенью 1941 года на техническом совещании КБ завода № 92 Грабин предложил вставить ствол 57- противотанковой пушки ЗИС-2 в качающуюся часть пушки Ф-34. Сказано – сделано, и через 15 (!) дней новая пушка ЗИС-4 была уже в металле. В конце 1941 года было начато серийное производство ЗИСМ, но успешно сданы лишь 42 пушки для танка Т-34, а далее последовало распоряжение о прекращении производства ЗИС -2, а заодно и ЗИСМ.

В 1943 году ЗИС-2 вновь пошла в серию. Грабин пытался реанимировать и ЗИС^1, тем более, что остался законсервированный задел с 1941 года. В 1943 году завод № 92 изготовил 170 пушек ЗИС^1, на этом производство ее прекратилось, так как для 1943 года эта пушка для Т-34 уже была слаба. Баллистика и боекомплект пушек ЗИО-4 и ЗИС-2 полностью совпадали, однако в сентябре- ноябре 1943 года для ЗИС-4 было выпущено около 2000 выстрелов с усиленным зарядом. Начальная скорость бронебойного снаряда составляла 1010 м/с против 990 м/с у штатного снаряда ЗИС-2.

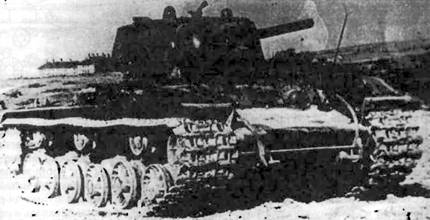

КВ-85 с пушкой Д-5Т

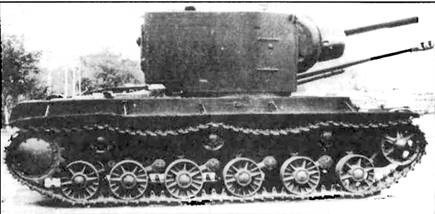

КВ-2


ПРЕДВОЕННЫЕ 95-107-ММ ПУШКИ ГРАБИНА

Переходя к танковым пушкам калибра свыше 76 мм следует отметить, что до середины 1937 года Артиллерийское управление РККА, как утопающий за соломинку, держалось за гильзу 76-мм пушки обр. 1902 года, тем самым искусственно сдерживая развитие дивизионной и танковой артиллерии. Зато потом АУ потянуло в другую крайность. В марте 1938 года были выданы ТТТ на проектирование 95-мм дивизионных пушек (по нему Грабин сделал опытные образцы 95-мм пушки Ф-28), а уже в следующем году АУ, плюнув на проходившие испытания 95-мм пушки, решило делать 107-мм дивизионные пушки. То же самое с временной задержкой в несколько месяцев происходило и с танковыми пушками.

В марте 1938 года заводу № 92 АУ выдало задание на проектирование 95-мм танковой пушки. Работая как всегда оперативно, Грабин уже в сентябре 1938 года выслал в АУ рабочий проект 95-мм танковой пушки Ф-39. Ствол пушки состоял из трубы и кожуха. Затвор вертикальный клиновой полуавтоматический. Было два варианта: унитарное заряжание (длина патрона 936 мм и он в Т-28 подавался наклонно) или раздельное (длина снаряда 505 мм и гильзы 497 мм). Боекомплект и баллистика должны были совпадать с 95-мм дивизионной пушкой Ф-28. И, как всегда, Грабин не ждал утверждения проекта, а заранее закончил изготовление чертежей и заказал поковки и литье.

Но, почувствовав, что в АУ задул ветер в сторону 107-мм дивизионных пушек, Грабин не стал цепляться за заделы Ф-28 и Ф-39 и фактически прекратив работы по 95-мм пушкам, перешел к проектированию 107-мм танковых пушек. Тем более, что это отвечало и взглядам самого Грабина на танковые пушки. Вспомним хотя бы крылатую фразу: «Танк – это повозка для пушки». В 1940 году Грабин выступил с проектом 107-мм танковой пушки Ф-42 с баллистикой 107-мм пушки обр. 1910/30 г., а в апреле 1941 года предложил создать новую 107-мм танковую пушку с баллистикой новой дивизионной пушки М-60 за 45 дней. И действительно, через 77 дней после начала проектирования завод № 92 начал выпуск серийных 107-мм танковых пушек ЗИС-6. В мае 1941 года начались испытания ЗИС-6, установленной на танке КВ-2. Баллистика пушки оказалась чуть лучше, чем у М-60. Пушка ЗИС-6 имела раздельно-гильзовое заряжание. Снаряд и гильза вручную подавались в лоток, досылка их в камору производилась автоматически за счет энергии отдачи.

Понятно, что КВ-2 с гигантской башней годился лишь для испытаний ЗИС-6. Котин обманул Грабина, заявив в ЦК, что танк под ЗИС 6 будет готов одновременно с пушкой. К началу войны было изготовлено около 800 пушек ЗИС-6, а Котин даже не приступил к изготовлению опытного образца танка. В итоге все ЗИС-6 пошли на металлолом.


Опытный танк КВ-13 с гаубицей У-11, созданной на базе гаубицы М-30


Т-34 обр. 1940 года. Пушка Л-11, калибр 76,2 мм


Т-34 обр 1942/43 года. Пушка Ф-34, калибр 76,2 мм


Т-34 обр. 1943 года. Пушка Д-5, калибр 85 мм


Т-34 обр. 1944 года. Пушка ЗиС-С-53, калибр 85 мм


ТАНК КВ-2 СО 152-ММ ГАУБИЦЕЙ М-10

Танк КВ-2 представлял темную лошадку среди остальных советских танков. Принципиальной его особенностью была установка 152-мм гаубицы М-10 в большой вращающейся башне. Танк КВ-2 оказался внебрачным дитем Финской войны и предназначался для действий по дотам.

В качающейся части 152-мм гаубицы М-10 на заводе № 172 были произведены минимальные изменения. Были укорочены сектор подъемного механизма и люлька, был убран механизм переменного отката. Для удобства заряжания был введен лоток, устанавливаемый на люльке.

Цапфа качающейся части М-10 была установлена в подцапфенниках рамки, закрепленной в амбразуре башни. На ствол была одета броневая труба весом 80 кг.

Танк КВ-2 имел два варианта башни. Танк КВ-2 с уменьшенной башней, в которой была установлена гаубица М-10, поступил на АНИОП с Кировского завода 17 ноября 1940 года. Стрельбы из гаубицы были начаты 21 ноября. Длина отката гаубицы составила 810-860 мм. Угол ВН -^4°36’; +12°2Г. Вес качающейся части 2800 кг. Высота линии огня 2510 мм. Внутренние габариты башни составляли: длина 2400 мм, ширина 1745 мм, высота 1550 мм. Высота башни от грунта 3245 мм. Скорострельность на испытаниях составила 1 выстрел за 2-3 минуты. Кучность при стрельбе с места на дистанцию 1000 и 2000 метров оказалась удовлетворительной. Выяснилось, при стрельбе обслуживание гаубицы неудобно – заряжающие согнуты. Бронемаска гаубицы испытывалась обстрелом из 76-мм дивизионой пушки обр. 1902/30 г. в 40 кал. 45-мм ПТП обр. 1932 г. Пушки вели огонь с 60 м, но заряды были уменьшены так, что скорость встречи снаряда с броней соответствовала дальности от 300 до 500 м.

Вес бронемаски был довольно приличным (636 кг), но она выходила из строя при попадании 45-мм и 76 мм снарядов с дистанции до 60 м. Причина заключалась в низком качестве сварных швов маски. В опубликованных источниках указывается различное число изготовленных танков КВ-2, вплоть 330. Однако 152-мм качающиеся части гаубиц М-10 "для самоходок" производились только в 1941 год всего их было сделано 100 штук.


ИС-1 (ИС-85) обр. 1943 года. 85-мм пушка Д-5Т


И С-2 обр. 1944 года. 122-мм пушка Д-25Т


Схема установки пушки ЗИС-С-53 в башне танка Т-34 обр. 1944 г

1 – броневая защита пушки; 2 – кронштейн люльки для установки пулемета; 3 – пулемет; 4 – прицел; 5 – шпонка люльки; 6 – клин затвора пушки; 7 – казенник пушки; 8 – электромагнит электропуска; 9 – шарнирная подвеска прицела; 10 – боковой уровень; 11 – гильзоуловитель; 12 – маховик углов прицеливания; 13 – спусковой шнур; 14 – левый щит ограждения; 15 – рычаг электропуска: 16 – подъемный механизм; 17 – выключатели пушки и пулемета; 18 – стопор крепления пушки по-походному; 19 – кронштейн; 20 – кронштейн люльки для установки прицела; 21 – фланец люльки для крепления к броневой защите пушки; 22 – люлька; 23 – ствол пушки


ПРОТИВ «ТИГРОВ» И «ПАНТЕР»

В первые годы войны танковые пушки Л-11, Ф-32, Ф-34 и ЗИС-5 легко пробивали броню всех германских танков и превосходили по своим баллистическим качествам немецкие 75-мм и 50-мм танковые орудия.

В 1943 году картина изменилась – броня основных немецких танков Т-III и T-IV значительно увеличилась, на фронте появились тяжелые танки «Пантера» и «Тигр» с длинноствольными 75-мм и 88-мм пушками. Советские танковые пушки оказались малоэффективными в борьбе с новыми германскими танками. Как средним, так и тяжелым танкам срочно потребовались новые мощные орудия. В целях экономии времени за основу было решено взять пушку, уже находившуюся в серийном производстве. Выбирать тут было нечего: производство 107-мм пушек было прекращено еще в 1941 году, а 95-мм пушки не вышли из стадии испытаний опытных образцов. Оставалась одна 85-мм зенитная пушка обр. 1939 г. (52К).

Работы над 85-мм танковой пушкой Д-5 начались в январе 1943 года под руководством Петрова. В пушке использовали ствол с баллистикой 52К, а люльку и ряд других элементов взяли от опытной 122-мм танковой гаубицы У-9. Ствол пушки состоял из свободной трубы, сварного кожуха и навинтного казенника. Затвор вертикальный клиновой с полуавтоматикой копирного типа, по устройству аналогичен затвору Ф-34. Пушка Д-5 выпускалась в двух вариантах: танковом Д-5Т и самоходном Д-5С (иногда их называли Д-5С-85). В 1943 году пушками Д-5Т вооружались тяжелые танки КВ-85 и ИС-85 (ИС-1). Для установки же Д-5Т в средний танк Т-34 требовалось увеличить диаметр шарового погона танка, что в 1943 году сделано не было, поскольку руководство ЦАКБ (Центральное артиллерийское конструкторское бюро) дало обещание разработать 85-мм пушку, которая могла устанавливаться в Т-34 со старым погоном. Однако реализовать это не удалось и для новой пушки ЗИС-С53 пришлось увеличить диаметр погона с 1420 до 1600 мм. В течение нескольких месяцев 1944 года 85-мм пушка Д-5Т ставилась на ганки Т- 34 с увеличенным погоном и башней. В ходе эксплуатации пушек Д-5Т и Д-5С был выявлен ряд конструктивных недостатков, особенно были часты поломки подъемного механизма.

Летом и осенью 1943 года были проведены конкурсные испытания 85-мм танковых пушек, специально сконструированных для Т-34: С-50, С-53 и ЛБ-1. Все они имели баллистику и боеприпасы пушки 52К.

По результатам испытаний лучшей признали пушку С-53 и Постановлением ГКО от 1 января 1944 года Она была принята на вооружение. Но уже в начале 1944 года при полигонных испытаниях выявились существенные дефекты противооткатных устройств С-53. Объединенными усилиями завода № 92 и ЦАКБ пушка была доработана и поставлена на валовое производство под индексом ЗИС-С-53 («С» – индекс ЦАКБ, «ЗИС» – индекс завода № 92 им. Сталина).

Пушка ЗИС-С-53 устанавливалась на большинстве танков Т-34-85, а также на танках Т-44.

В 1945 году ЦАКБ разработало модификацию ЗИС-С-53, снабженную одноплоскостным гироскопическим стабилизатором – ЗИС-С-54, однако в серию эта система не пошла.

Таким образом, 85-мм пушки Д 5Т производились в течение двух лет: в 1943 году – 283 шт. и в 1944 году – 260 шт. Пушки С-53 изготавливали только в 1944 году – 11 518 шт., а ее модификацию ЗИС-С-53 только в 1945 году – 14 265 шгук.

85-мм пушка с баллистикой 52К была предельной по мощности для танка Т-34, но слабовата для тяжелых танков ИС. Поэтому в 1943 году в КБ Мотовилихинского завода под руководством Петрова началось проектирование 122-мм танковой пушки на базе 122-мм корпусной пушки А-19. Вместо свободной трубы с кожухом был введен ствол моноблок. Поршневой затвор был заменен горизонтальным клиновым затвором с по- луавтоматикой механического типа. Кроме того, пушка получила дульный тормоз. Заряжание пушки -раздельно-гильзовое. Новое орудие получило индекс Д-25Т («Т» танковая, был и вариант Д-25С без дульного тормоза на самоходках ИСУ-122).


Схема установки пушки Д-5Т в башне танка ИС-1 (ИС-85)

1 – ствол; 2 – кожух маски; 3 – телескопический прицел ЮТ-15; 4 – тормоз отката; 5 – тяга привода ПТ4-15; 6 – поперечный ползун; 7 – мешок гильзоулавливателя; 8 – боковой уровень; 9 – подъемный механизм; 10 – люлька


Пушка (вид с левой стороны)

1 – тормоз отката; 2 – привод к заслонке объектива телескопа; 3 -державка телескопа; 4 – кронштейн для крепления налобника;


Установка пушки и спаренного с ней пулемета (вид сверху)

5 – график наполнения накатника; 6 -стопор лотка; 7 – спусковой механизм; 8 – боковой уровень, 9 -отверстие в подвижной бронировке для спаренного пулемета ДТМ; 10 – правая цапфа пушки; 11 – правый кронштейн установки пушки; 12 – кронштейн установки пулемета; 13 ~ магазин пулемета; 14 – пулемет ДТМ; 15 – наметка люльки; 16 – цилиндр накатника; 17 – цилиндр тормоза отката; 18 – рукоятка затвора; 19 – казенник; 20 – закрывающий механизм; 21 – рычаг ручного спуска ударника; 22 – налобник прицела; 23 – левый кронштейн установки пушки; 24 – левая цапфа пушки; 25 – маска пушки; 26 – отверстие в маске для прицела; 27 – отверстие в подвижной бронировке для прицела; 28 – амортизатор подвижной бронировки; 29 – люлька пушки


Пушка Д-25Т оснащалась телескопическими прицелами ТШ-17, ТШ-21, ТШ2-21 ТШ2-27, ТШ-27К и ТШ2-27К. Кроме того, имелся и боковой уровень. Дальность стрельбы с помощью телескопического прицела- до 5000 м, а с помощью бокового уровня – до 15 000 м. Опытный образец Д-25Т был изготовлен в конце ноября 1943 года. В конце года было изготовлено 45 серийных пушек Д-25Т, в 1945 году – 2394 шт. и в 1945 году – 3138 шт.

Пушка Д-25Т принята на вооружение под названием «122-мм танковая пушка обр. 1943 г.» Она устанавливалась на танках ИС-2, ИС-3, а после войны и на ИС-4.

В заключении следует сказать несколько слов и о разработке в конце войны новых перспективных танковых пушек на базе морских 100-мм и 130-мм орудий. Так, в 1945 году прошли полигонные испытания средние танки Т-34-100 с погоном башни, уширенном до 1700 мм, вооруженные 100-мм пушками ЛБ-1 и Д- 10Т. В ЦАКБ в 1945 году для тяжелых танков типа ИС были созданы мощные танковые пушки 100-мм С- 34 и 130-мм С-70 (об."483").

Таким образом, с первого и до последнего дня войны советские танковые пушки были сильнейшими в мире. Спроектированные в конце войны 100-мм пушка Д-10Т и 122- мм пушка Д-25Т бронебойными калиберными снарядами пробивали броню любого иностранного танка до начала 60-х годов.


Данные советских танковых орудий 1920- 1945 гг.
Танковые пушки Гочкиса ПС-2 20К КТ ПС-3 Л-10 Ф-32 Ф-34 ЗИС-4 ЗИС-С-53 Ф-28 Д-25Т
Калибр, мм 37 37 45 76 76 76 76 76 57 85 95 122
Длина ствола, клб 20 45 46 16,5 20,5 23,7 31,5 41,5 73 54 39 48,6
Угол ВН, град. -8; +31 -8; +25 -6; +25 -5; +25 -3; +23 -3; +25 -7; +25 -5; +26 -5; +14 -5; +25 -5; +35 -3; +20
Вес качающейся части, кг 103,8 ок. 100 313 540 614 641 770 1155 1050 1150 2400
Скорострельность, выстр/мин 5-6 6-8 12 5 10-12 12 8 8 15 5-6 2-3
Вес бронебойного снаряда, кг 0,508 0,66 1,43 6,5 6,51 6,5 6.5 6,5 3,14 9,2 13,3 25
Начальная скорость бронебойного снаряда, м/с 442 820 760 370 530 558 612 655 990 800 630 800
Бронепробиваемость по нор­мали на дистанции;
500 м, мм 35 43 31 50 60 70 90 110 155
1000 м, мм 26 35 28 61 52 60 65 100 145
Тоже для подкалиберного снаряда на дистанции 500 м, мм     90* 105* 140**

* – подкалиберный снаряд принят на вооружение в октябре 1943 г.

** – подкалиберный снаряд принят на вооружение в феврале 1944 г.


Нереализованные проекты тяжелого танка КВ-4

В состав вооружения должны были входить 107-мм и 45-мм орудия



Виктор БАКУРСКИЙ |



Примечания:



Отечественные танковые орудия 1915 – 1945 гг.

ПЕРВЫЕ ОПЫТЫ

Первыми отечественными танковыми пушками можно с некоторой натяжкой считать 76-мм противоштурмовые пушки обр. 1910 г., установленные в 1915 году на 30 тяжелых бронеавтомобилях типа «Гарфорд». Эту пушку часто ошибочно именуют по названию бронеавтомобиля. Даже в музее артиллерии она красуется под табличкой: «Пушка Гарфорда».

Первоначально 76-мм противоштурмовые пушки были приняты на вооружение русских крепостей и имели колесный лафет. С началом первой мировой войны на Путиловском заводе для установки пушки на бронеавтомобилях была спроектирована тумба, крепившаяся 12-ю болтами к днищу машины. На передней части тумбы имелся плоский прямоугольный фланец, к которому приворачивалась броневая башня, катавшаяся по круговому погону на трех роликах. Толщина брони башни 6,5 мм.

Тело орудия было одинаково с 76-мм горной пушкой обр. 1909 г., 76-мм короткой пушкой обр. 1913 г. и 76-мм полевой пушкой обр. 1927 г., но имело более худшую баллистику. В боекомплект бронеавтомобиля (44 снаряда) входили осколочно-фугасная граната весом 6,41 кг и шрапнель весом 6,5 кг. Угол ВН составлял -5°; +25°, но таблица стрельбы была рассчитана до угла возвышения +11°, и максимальная табличная дальность была 2660 м. При стрельбе по бронецелям использовалась шрапнель, поставленная на удар. Ее не выдерживал ни один бронеобъект того времени.

«Гарфорды» активно участвовали в Первой мировой и гражданско{ войнах, а по некоторым данным и i начальный период Великой Отече ственной войны.


76-мм пушка обр. 1910г., установленная на броневике


Пушечный спонсон танка MK.V


Английский танк MK.V, в Красной Армии именовавшийся «Рикардо»


Первые танки появились в Красной армии в конце 1919 – начале 1920 годов. Все они были трофеями, захваченными у белогвардейцев и интервентов. Большинство этих танков составляли английские «ромбы», получившие у нас название «Рикардо» по двигателю.

Танки «Рикардо» вооружались короткоствольной 57-мм пушкой Гочкиса. Пушка имела клиновой затвор, открывание и закрывание его производилось вручную. 57-мм пушка Гочкиса внешне скорее походила на морскую, чем на танковую. Она устанавливалась сбоку в спонсоне танка на вертлюжной установке. Танки «Рикардо» состояли в Красной армии до 1929 года, но вновь не строились. Соответственно, 57-мм пушки Гочкиса ремонтировались, но в производство не запускались.

37-мм французская танковая пушка Гочкиса представляла собой несколько измененный вариант морской пушки, принятой на вооружение еще в начале 80-х годов XIX века. Пушка имела 1/4 автоматический затвор (открывание затвора производилось вручную). Компрессор пушки гидравлический, накатник пружинный. Пушка имела плохую баллистику. Действие снаряда было неэффективно как по броне, так и по пехоте. Но, как говориться, за неимением лучшего… И в июне 1928 года заводу № 8 (деревня Подлипки) был выдан заказ на первые 206 пушек Гочкиса, которым на заводе не замедлили присвоить свой индекс7К. В 1931-1932 гг. завод сдал-1080 пушек Гочкиса. В 1932 году производство их прекратилось. 37-мм пушками Гочкиса были вооружены танки «Рено» сормовского производства, МС-1, двухбашенные танки Т-26, а также бронеавтомобили БА-27, БА-27М и БАИ. На 1 ноября 1936 года в РККА состояло 1327 боевых и 60 учебных 37-мм пушек Гочкиса.


Пушечная установка бронеавтомобиля «Гарфорд» (76-мм противоштурмовая пушка обр. 1910 года на тумбе)


37-мм пушка Гочкиса на БА-27


37-мм пушка Гочкиса нэ танке Т-26 обр. 1931 года


Пушка «Гочкис», установленная на танке Т-26


Параллельно в 1925-1930 годах было разработано несколько отечественных проектов 37 и 45-мм танковых пушек, некоторые из которых дошли до стадии полигонных испытаний опытных образцов. А 45-мм танковая пушка системы ОАТ обр. 1930 г. выпускалась малой серией на заводе № 8, где ей присвоили индекс 6К. В 1930-1931 годах было изготовлено 26 серийных танков Т- 24 с этими пушками. В 1932 году завод № 8 предъявил еще 80 пушек 6К, но артиллерийское управление отказалось их принимать.

Дело в том, что 28 августа 1930 года был заключен договор с германской фирмой «Бютаст» (подставной конторой фирмы «Рейнметалл») на поставку в СССР шести опытных образцов артсистем и технологической документации к ним. Среди эти систем была и 37-мм противотанковая пушка, принятая на вооружени РККА 13.02.1931 г. под название «37-мм противотанковая пушка обр. 1930 года» 1* .

Инженер Сячентов разработа проект установки качающейся части 37-мм пушки «Рейнметалла» в танк. Пушка получила индекс ПС-2 (пушка Сячентова) и была принята на вооружение под названием «37-мм танковая пушка обр. 1930 г.» Противотанковая пушка «Рейнметалла» и ПС-2 имели одинаковые устройство и бaллистику. Затвор горизонтальный клиновой с 1/4 автоматики.

Пушку ПС-2 устанавливали в серийных двухбашенных танках Т-26 выпуска 1932 года, танках БТ-2 опытном образце танка Т-35. По состоянию на 1 ноября 1936 года РККА состояло 187 боевых и 36 учебных пушек ПС-2.

Танковая промышленность выпускала больше танков с пушечными башнями, чем изготовлялось 37-м пушек обр. 1930 г., поэтому в течение 1933 года было принято решение вооружить 370 танков БТ-2 вместо 37-мм пушек спаренными 7,62-м пулеметами ДА-2.

Следует отметить, что и в последующем при проектировании всех советских танковых пушек за основу бралась какая-либо полевая пушка- аналог. Танковая пушка могла иметь иной казенник, противооткатные устройства, подъемный механизм, но внутреннее устройство ствола, баллистика и боеприпасы всегда были идентичны пушке-аналогу.

1* Подробный материал об отечественных противотанковых пушках см. «ТиВ» №№ 9, 10/1997


37-мм пушка в башне легкого танка БТ-2


37-мм танковая пушка

1 – зарядное отверстие; 2 – паз для прицельной колодки (у систем, бывших в ремонте и вновь выпускаемых, этого паза нет); 3 – казенная часть; 4 – заплечики; 5 – средняя часть; 6, 8 – уступ; 7 – дульная часть; 9 – винтовая резьба; 10 – замочное отверстие


ЗНАМЕНИТАЯ “СОРОКОПЯТКА»

В конце 1931 года конструкторы завода № 8 вставили в кожух 37-мм противотанковой пушки обр.1931 года новую трубу калибра 45 мм и слегка укрепили лафет. Эта система была принята на вооружение в марте 1932 года под названием «45-мм противотанковая пушка обр. 1932 г.» (заводской индекс 19К). Затем конструкторы завода № 8 спроектировали установку 19К в танк, которая получила название «45-мм танковая пушка обр. 1932 г» и заводской индекс 20К. По сравнению с ПС-2 танковая пушка 20К имела ряд преимуществ. Несколько увеличилась бронепробиваемость бронебойными снарядами, резко возрос (с 0,645 кг до 2,15 кг) вес осколочного снаряда, а вес взрывчатого вещества в снаряде – с 22 г до 118 г. Наконец, была увеличена скорострельность за счет введения вертикального клинового полуавтоматического затвора. Другой вопрос, что отладка полуавтоматики заняла около 4-х лет и первые серии пушек 20К выпускались с 1/4 автоматики, затем с пелуавтоматикой на бронебойных и 1/4 автоматики на осколочно-фугасных снарядах, и только в 1935 году стали поступать пушки с отлаженной полуавтоматикой на всех типах боеприпасов. Но пушка 20К имела и недостаток – она не помещалась в маленькие башни Т-26 и БТ-2. Теоретически ее можно было втиснуть в башню, но для этого требовалось ввести уравновешивающий механизм, новый подъемный механизм и оставить в башне лишь одного человека, второй номер не помещался. На это руководство не пошло и танки Т-26 и БТ стали выпускаться с новыми увеличенными башнями. Соответственно, Т-26 стал однобашенным. Первый однобашенный танк Т-26 с 45-мм пушкой обр. 1932 года поступил на НИАП (Научно-исследовательский артиллерийский полигон) 31 мая 1933 года.

С 1932 года пушки 20К серийно производились на заводе № 8. 45-мм пушки 20К устанавливались на танках Т-26, БТ-5, БТ-7, Т- 35, Т-70 и Т-80, а также на бронеавтомобилях БА-3, БА-6, БА-10, БА- 11 и ПБ-4.

25 октября 1938 года на рембазе № 6 испытана 45-мм танковая пушка 20 К, установленная на танке МС- 1- При этом в башне танка не произвели никаких изменений за исключением постановки специальной коробки для маски с пушкой. Было сделано 30 выстрелов. Испытания прошли успешно. В дальнейшем несколько десятков танков МС-1 были перевооружены 45-мм пушкой 20К и поступили на вооружение укрепрайонов, где использовались в качестве самоходных установок или как доты зарывались в грунт. К 22 июня 1941 года 68, а по другим сведениям 75 танков МС-1 с 45-мм пушкой было на ходу.

В 1941 году заводу № 8 выдано задание на 2664 45-мм танковых пушек 20К, и в дальнейшем свертывания производства 20К не планировалось, так как они должны были поступить на вооружение нового основного танка сопровождения пехоты (Т-50 или Т-126СП).

С 1942 года производство пушек 20К было перенесено на завод № 235, где они производились до 1943 года включительно.


Изготовление 76-мм танковых пушек
Год 1932 1933 1934 1935 1936 1937 1938 1939 1940 1941 1942 1943 Итого
Число изготов­ленных пушек 10 2099 2005 2443 2236 1988 3604 3949 3230 2759 5090 3040 32453

Пушки 20К несколько раз модифицировали. Так, обр. 1934 года отличался от обр.1932 года устройством полуавтоматики, противооткатных систем, подъемного механизма и т. д., а в обр. 1938 года был введен электроспуск.

В 1938 году на часть танков Т26 и БТ-7 начали устанавливать прицел «ТОС» со стабилизацией линии прицеливания в вертикальной плоскости для 45-мм пушек обр. 1938 г. с электроспуском. Стабилизация осуществлялась с помощью гироскопа,

подвешенного в головной части прицела в кожухе. В начале войны эту систему сняли с вооружения из-за недостаточного освоения в войсках, конструктивных и эксплуатационных недостатков.

Вообще говоря, приоритет стабилизации танковых орудий принадлежит России. 9 февраля 1916 года комиссией под руководством генерала Маниковского был рассмотрен проект гироскопического двухплоскостного стабилизатора, разработанного камер-юнкером П.П.Шиловским. Стабилизатор предназначался для 47-мм одноствольной пушки Гочкиса, установленной на бронеавтомобиле.

Вскоре приняли решение изготовить опытный экземпляр установки.

В 1936 году в Военной Электротехнической академии РККА по проекту инженера Рождественского был изготовлен опытный образец механизма автоматической подачи к 45мм танковым пушкам. Заводу было поручено отладить этот механизм и начать его серийное производство, но завод два года тянул, а затем вообще отказался от задания.


Установка пушки 20К в конической башне танка Т-26-1 (обр. 1939 г.)


Танк Т-26 с 45-мм пушкой 20К


Пушка 20К в башне легкого танка Т-50


45-мм пушка 20К в малой башне тяжелого танка Т-35


В 1938 году в НИТИ на базе мм пушки 20К была создана 45 автоматическая танковая пушка "ТОГ" с автоматикой и ленточным питанием по образцу 37-мм пулемета «Максима». В этом же году Артиллерийское управление (АУ) постановило все работы по пушке «ВЭТ прекратить, «так как завод № 8 работает над 45-мм и 37-мм автоматическими пушками. Та из них, которая будет раньше отработана, будет передана для использования в телетанках».

Небезинтересны и работы по созданию 45-мм бронебойно-химического снаряда для пушек 19К и 20К. Такой снаряд разрывался за броней танка и выделял отравляющий газ для уничтожения экипажа. В 1934 году в НИАПе были начаты испытания 45мм бронебойно-химического снаряда «чертежа 180».

22 февраля 1938 года АУ утвердило тактико-технические требования на проектирование 45-мм танковой пушки с улучшенной баллистикой для новых башен танков Т- 26 и БТ-7. Бронебойный снаряд новой пушки должен был пробивать 40-мм броню на дистанции 1000 м. под углом встречи 30°. Начальная скорость бронебойного снаряда, должна была составлять 860 м/с. Гильза патрона старая, т. е. предполагалось увеличить начальную скорость за счет увеличения веса заряда или длины ствола. Угол ВН -5°; +30°. пушки около 400 кг. Задача была вовсе не реальной, и, кстати, к 1941 году явились опытные новые 45-мм пушки с улучшенной баллистикой: првотивотанковая 7-1 завода № 7 (885 и корабельная 80-К завода № 8

м/с). В КБ Шпитального была начата разработка 45-мм полуавтоматической танковой пушки улучшенной баллистики. Однако работы по ней вскоре прекратились. Кроме того, проводились испытания 37-мм автоматической пушки Шпитального в башне танка Т-26. Пушка проектировалась зенитной, но угол возвышения в танке Т-26 составлял -7°;+12°. В серию 37-мм пушка ОКБ-2 не пошла.

В 1942 году была создана 45-мм противотанковая пушка обр. 1942 г. (M-42), отличавшаяся от 19К увеличением длины ствола с 46 до 68,6 калибров. На базе М-42 в ОКБ-172 («шарага», где работали «зэки») в 1942-1943 годах изготовлены опытные образцы 45-мм танковых пушек BT-42 и BT-43 с длиной ствола в 68,6 клб. Пушки BT-42 предназначались для танков Т-70, а ВТ-43 – для танков Т-80. На вооружение эти пушки не принимались.


Танк Т-80



76-мм танковая пушка обр. 1927/31 г. в главной башне Т-35


76-ММ ТАНКОВЫЕ ПУШКИ

На вооружении Красной армии состояло несколько типов 76-мм танковых пушек. Чтобы разобраться в них, проще всего провести классификацию пушек по боекомплектам, разделив их натри группы:

1. Танковая пушка обр. 1927/32 г. стреляла выстрелом только от 76-мм полковой пушки обр. 1927 года.

2. Танковые пушки ПС-3, Л-10, Л-7 и ТГ стреляли выстрелами от 76- мм пушки обр. 1902 года.

3. Танковые пушки Ф-32, Л-11, Ф-34, ЗИС-5, Л-15 и Д-56 (послевоенная пушка плавающего танка ПТ-76) стреляли выстрелами от 76- мм пушки обр. 1902/30 г.

Напомним читателю, что пушки обр. 1902 г. и 1902/30 г. имели одинаковые гильзы, а выстрелы пушки обр. 1902/30 г. имели чуть больший заряд, чем у обр. 1902 г. Таблицы стрельбы военных лет разрешали стрельбу бронебойным выстрелом пушек обр. 1902/30 г. из пушек обр. 1902 г. Таким образом, из пушек второй группы можно было стрелять и выстрелами пушек обр. 1902/30 г., но с некоторым риском порчи противооткатных устройств, спроектированных под выстрел 1902 г.

Баллистика танковой пушки 1927/32 г. совпадает с баллистикой 76-мм полковой пушки обр. 1927 г.

Пушки ПС-3 и Л-10 были короче пушки обр. 1902 г. и имели несколько худшую баллистику по сравнению с ней.

Пушки Ф-32 и Л-11 имели баллистику пушек обр. 1902/30 г. длиной в 30 клб.

Пушки Ф-34, ЗИС-5, Л-15 и Д- 56 имели баллистику пушки обр. 1902/30 г. длиной в 40 клб.

76-мм танковая пушка обр. 1927/ 32 г. разработана в КБ Кировского завода на базе 76-мм полковой пушки обр. 1927 года. Основным отличием ее было уменьшение длины отката пушки с 1000 мм до 500 мм (для уменьшения габаритов башни). Затвор пушки поршневой. Тормоз отката гидравлический. Накатник гидропневматический. Прицелы ПТ-1 и ТОД-1. На заводе пушке присвоили индекс КТ (Кировская танковая). В некоторых случаях пушки именовали КТ-26, КТ-28 и КТ-35 по типу танка, но принципиальных различий у них не было.


Схема установки 76,2-мм танковой пушки обр. 1927/31 г. КТ-2( в главной башне Т-26)


Т-100 76,2-мм пушка Л-10 и 45-мм пушка 20К


СМК 76,2-мм пушка Л-11 и 45-мм пушка 20К


Компоновка танка СМК


Управление огнем двух 45-мм и одного 76-мм орудия в танке Т-35 практически было невозможно. В связи с этим в Остехбюро была разработана система управления артиллерийским огнем «ПУАТ-35». Система была создана по образцу корабельных ПУС и имела 9-футовый дальномер «Барр и Струд» морского ведомства. Система предназначалась не только для Т-35, но и для перспективных двух- ,четырех- и пятибашенных танков, включая Т-39. Испытания системы были начаты в феврале 1937 года. В ноябре 1935 года система была испытана на танке Т-28.

Смотровые приборы наводчика пушки были закрыты, и огонь велся по показывающим приборам по информации, вводимой в «ПУАТ-35» командиром танка. Испытания прошли удовлетворительно. В апреле 1936 года испытания системы были проведены на танке Т-35 в присутствии наркома Ворошилова. Испытания закончились неудачей. В начале 1938 года было решено прекратить работы по «ПУАТ-35» «в связи с малым количеством танков Т-35, большой стоимостью системы и сомнительной ценностью ее в условиях маневренной войны».

Пушки КТ устанавливались на серийных танках Т-35, Т-28, БТ- По ряду причин на Т-26 пушка прижилась. Пушки КТ производились на Кировском заводе с 1933 г В 1933 году было сдано 55 шт в 1934 году – 202, в 1935 году – и т. д. К 1 ноября 1936 года в КА состояло 372 боевых пушек КТ и учебная. Кроме того, имелось 5 пушек КТ-27, установленных на танкетках Т-27.

К 1.01.1937 г. промышленность сдала 440 пушек обр. 1927/32 г.! 94 пушки было изготовлено в 1 году и 12 в 1938 году. На этом производство 76-мм пушек обр. 1927 г. прекратилось.

76-мм пушка ПС-3 спроектирована инженером Сячентовым в 1 году. Пушка имела оригиналы баллистику. Ствол пушки состоя ствола и кожуха. Казенник составлял одно целое с кожухом. Затвор вертикальный клиновой с полуавтоматом механического типа, взводившимся на откате. Тормоз отката гидравлический веретенного типа. Накатник пружинный. Прицел ТП-1 или Т Пушка предназначалась для тех же танков, что и КТ. По сравнению с конкурентом, ПС-3 имела существе лучшую баллистику и, следовательно, бронепробиваемость, и большую, скорострельность.

Первый опытный образец ПС-3 изготовили на Кировском заводе 1932 году. Преимущества ПС-3 перед КТ были более, чем очевидны Сячентову так и не удалось отладить пушку – барахлили полуавтомат и противооткатные устройства, шайбы вылезали из кожуха и т. д.

Пушка испытывалась на танках Т-35, Т-28 и АТ-1 (По конструкции самоходка, но по названию – («артиллерийский танк») с 1932 до конца 1936 года. ПС-3 была на грани принятия на вооружение, но никак не могла преодолеть эту грань. Ей даже присваивались армейские наименования: в 1933 году – «76-мм танковая пушка обр. 1933 г.», в начале 1935 года – «76-мм танковая пушка обр. 1935 г.» В 1934 году Кировскому заводу была заказана даже серия в 128 пушек. Но после изготовления 28 систем производство было прекращено.

Уже готовые пушки ПС-3 неоднократно переделывались, испытывались и вновь переделывались. После испытаний летом 1936 года наконец был выбран окончательный образец. На 1937 год Кировскому заводу было дано задание доработать по этому образцу 90 пушек из задела 1934 года. Однако в 1937 году завод не доделал ни одной системы и поднял вопрос о переходе на 76-мм пушку Л-10. К этому времени ПС-3 изрядно устарела, и АУ согласилось с заводом.

В 30-е годы при проектировании тяжелых и средних танков конструкторы не могли удержаться от соблазна поставить в танк 76-мм зенитную пушку обр. 1914/15 г. системы Лендера. Качающаяся часть этой пушки отличалась от 76-мм пушки обр. 1902 года наличием вертикального клинового полуавтоматического затвора и, соответственно, большей скорострельностью. Первым пушку Лендера установил на танке ТГ (танк Гроте) немецкий конструктор Гроте. Модернизированная им пушка получила индекс ТГ. Опытный образец пушки ТГ был изготовлен на заводе «Большевик» и испытан стрельбой на танке ТГ в июле 1931 года на НИАПе. В целом испытания пушки ТГ прошли удачно, но сам танк забраковали.

Весной 1935 года к пушке Лендера вернулись в КБ Кировского завода. Опытному образцу пушки был присвоен заводской индекс Л-7. В ноябре 1937 года пушка прошла испытания на танке Т-28. Основным недостатком Л-7 были большие габариты внутри башни. Из-за этого размещение 3-го номера расчета в башне оказалось невозможным. А в танках БТ-7 и АТ-1 пушка вообще не помещалась. Поэтому от дальнейших работ с Л-7 отказались.


ТГ (танк Гроте)


КВ-1


В 1936 году В КБ Кировского завода под руководством Маханова спроектирована 76-мм танковая пушка Л-10. Пушка имела вертикальный клиновой полуавтоматический затвор с устройством для отключения полуавтоматики, поскольку ГБТУ в 1936- 1938 годах утверждало, что полуавтоматики в танковых пушках быть не должно (из-за загазованности башни). Принципиальным отличием Л- 10 и последующих пушек Махонова были оригинальные противооткатные устройства, в которых жидкость компрессора непосредственно сообщается с воздухом накатника. При некоторых режимах огня такая установка выходила из строя. Этим и любил пользоваться главный конкурент Маханова Грабин. На испытаниях он рекомендовал вести длительный огонь (сотни снарядов на пределе скорострельности) на максимальном угле возвышения, а затем резко дать пушке максимальный угол снижения и начать стрелять под гусеницы. В таких случаях часто происходил отказ противооткатных устройств. Разумеется, такой режим огня в боевых условиях был маловероятен, тем не менее из-за этого Маханов периодически проигрывал конкурс Грабину.

В конце 1936 года первые три пушки Л-10 были изготовлены на Кировском заводе. Пушки Л-10 проходили испытания в танках Т-28 и БТ- 7А. Из танка БТ-7А было сделано 1005 выстрелов, но ставить Л-10 в серийные танки не рискнули из-за тесноты в башне.

С 13 февраля по 5 марта 1938 года пушка Л-10, установленная в АТ-1, успешно прошла испытания на НИАПе.

Пушка Л-10 была принята на вооружение под названием «76-мм ТП обр. 1938 г.». Она устанавливалась на танках Т-28 и на бронепоездах. Пушка Л-10 серийно изготавливалась на Кировском заводе. В 1937 году было сдано 30 пушек, а в 1938 году – 300. На этом производство их закончилось.

В 1937 году руководство РККА решило принять для тяжелых и средних танков 76-мм танковые пушки с баллистикой 76-мм пушки обр. 1902/ 30 г. в 30 клб. Такое решение было принято с учетом развития танкостроения за рубежом и опыта испанской войны. Задание на проектирование таких пушек было выдано Маханову (Кировский завод) и Грабину (завод № 92).

Маханов попросту удлинил нарезную часть и упрочил механизмы противооткатных устройств пушки J1-10. Новая система получила индекс Л-11.

Грабин же сделал новую пушку Ф-32.

В мае 1939 года обе пушки проходили испытания на НИАПе, в ходе которых Л-11 и Ф-32 стреляли из танков Т-28 и БТ-7. Обе пушки имели свои недостатки и достоинства, и обе были приняты на вооружение. Л- 11 – под названием «76-мм пушка обр. 1938/39 г.», а Ф-32 – под названием «76-мм пушка обр. 1939 г.» В 1940-1941 годах пушки Л-11 и Ф-32 устанавливались в серийных танках Т-34 и КВ-1. Кроме того, Л-11 была установлена на опытном тяжелом танке СМК. В 1938 году Кировским заводом сдано 570 пушек Л-11, а в 1939 году- 176. Пушки Ф-32 в производстве находились только в 1941 году, тогда была изготовлена 821 пушка.

В июне-октябре 1940 года на НИАПе производились испытания 76-мм пушки Л-11 на танке Т-34 в объеме 343 выстрелов. Угол ВН -5°; +25° вперед и в бок, назад-1,2°; +25°. Мертвая зона впереди и сбоку 18- 19 м, назад 80 м. В целом испытания прошли удовлетворительно.


КВ-1 обр. 1939 года. Пушка Л-11, калибр 76,2 мм


КВ-1 обр. 1941 года с экранированной броней корпуса и башни. Пушка Ф-32, калибр 76,2 мм


КВ-2 обр. 1940 года. Гаубица М-10


КВ-85 обр. 1943 года. 85-мм пушка Д-5


Полигонно-войсковые испытания 76-мм пушки Ф-34 в танке Т-34 прошли с 20 по 23 ноября 1940 года на Гороховецком полигоне в объеме 1000 выстрелов. Угол ВН -5°; +31°45’ (на корму угол снижения – 1°4Г). Скорострельность в условиях танка 2-3 выстр./мин, на полигонном же станке скорострельность пушки Ф-34 без изменения наводки достигала 20 выстр./мин. По результатам испытаний комиссия рекомендовала Ф-34 к принятию на вооружение.

Однако в 1938 году руководство РККА утвердило новые тактико-технические требования на танковые пушки, где была уже баллистика 76- мм пушки обр. 1902/30 г. в 40 клб. Естественно, что обратились опять к Маханову и Грабину, которые попросту удлинили свои пушки. Модернизированная Л-11 получила индекс Л- 15, а Ф-32 – индекс Ф-34. Но на сей раз Маханов проиграл Грабину вчистую – о серийном производстве Л- 15 уже и речи не шло.

К 15 марта 1939 года были закончены все рабочие чертежи на Ф-34, и началось изготовление деталей пушки.

Интересно, что первоначально Ф-34 предназначалась для вооружения танков Т-28 и Т-35А. Первые испытания ее в танке Т-28 были прове дены 19 октября 1939 года на Гороховецком полигоне. Первые испытания Ф-34 на Т-34 прошли там же в ноябре 1940 года. На вооружение пушка Ф-34 была принята под названием «76-мм танковая пушка обр. 1940 г.». Ф-34 устанавливалась в серийных танках Т-34, бронепоездах и бронекатерах. Кроме того, пушкой Ф-34 был вооружен опытный танк КВ-3.

Специально для танка КВ-1 Грабиным создана модификация Ф-34, получившая заводской индекс ЗИС- 5 и принятая на вооружение под названием «76-мм танковая пушка обр. 1941 г.» ЗИС-5 отличалась от Ф- 34 конструкцией люльки, устройством и креплением блокировки, а также рядом мелких деталей. В 1942 году Грабиным разработана пушка ЗИС-96, представлявшая собой установку ЗИС-5 в башне танка «Матильда».

Серийное производство Ф-34 велось с 1940 года по 1942 год: 1940 год – 50; 1941 год – 3470; 1942 год – 14307; 1943 год – 17 1 1944 год – 3592. Всего было изготовлено 38 580 пушек Ф-34. Серийное производство ЗИС-5 велось с 1941 года по 1943 год: в 1941 – - 544; 1942 год – 2476; 1943 – 557. Всего изготовлено 3577 пушек ЗИС-5.

Осенью 1941 года на техническом совещании КБ завода № 92 Грабин предложил вставить ствол 57- противотанковой пушки ЗИС-2 в качающуюся часть пушки Ф-34. Сказано – сделано, и через 15 (!) дней новая пушка ЗИС-4 была уже в металле. В конце 1941 года было начато серийное производство ЗИСМ, но успешно сданы лишь 42 пушки для танка Т-34, а далее последовало распоряжение о прекращении производства ЗИС -2, а заодно и ЗИСМ.

В 1943 году ЗИС-2 вновь пошла в серию. Грабин пытался реанимировать и ЗИС^1, тем более, что остался законсервированный задел с 1941 года. В 1943 году завод № 92 изготовил 170 пушек ЗИС^1, на этом производство ее прекратилось, так как для 1943 года эта пушка для Т-34 уже была слаба. Баллистика и боекомплект пушек ЗИО-4 и ЗИС-2 полностью совпадали, однако в сентябре- ноябре 1943 года для ЗИС-4 было выпущено около 2000 выстрелов с усиленным зарядом. Начальная скорость бронебойного снаряда составляла 1010 м/с против 990 м/с у штатного снаряда ЗИС-2.


КВ-85 с пушкой Д-5Т


КВ-2


ПРЕДВОЕННЫЕ 95-107-ММ ПУШКИ ГРАБИНА

Переходя к танковым пушкам калибра свыше 76 мм следует отметить, что до середины 1937 года Артиллерийское управление РККА, как утопающий за соломинку, держалось за гильзу 76-мм пушки обр. 1902 года, тем самым искусственно сдерживая развитие дивизионной и танковой артиллерии. Зато потом АУ потянуло в другую крайность. В марте 1938 года были выданы ТТТ на проектирование 95-мм дивизионных пушек (по нему Грабин сделал опытные образцы 95-мм пушки Ф-28), а уже в следующем году АУ, плюнув на проходившие испытания 95-мм пушки, решило делать 107-мм дивизионные пушки. То же самое с временной задержкой в несколько месяцев происходило и с танковыми пушками.

В марте 1938 года заводу № 92 АУ выдало задание на проектирование 95-мм танковой пушки. Работая как всегда оперативно, Грабин уже в сентябре 1938 года выслал в АУ рабочий проект 95-мм танковой пушки Ф-39. Ствол пушки состоял из трубы и кожуха. Затвор вертикальный клиновой полуавтоматический. Было два варианта: унитарное заряжание (длина патрона 936 мм и он в Т-28 подавался наклонно) или раздельное (длина снаряда 505 мм и гильзы 497 мм). Боекомплект и баллистика должны были совпадать с 95-мм дивизионной пушкой Ф-28. И, как всегда, Грабин не ждал утверждения проекта, а заранее закончил изготовление чертежей и заказал поковки и литье.

Но, почувствовав, что в АУ задул ветер в сторону 107-мм дивизионных пушек, Грабин не стал цепляться за заделы Ф-28 и Ф-39 и фактически прекратив работы по 95-мм пушкам, перешел к проектированию 107-мм танковых пушек. Тем более, что это отвечало и взглядам самого Грабина на танковые пушки. Вспомним хотя бы крылатую фразу: «Танк – это повозка для пушки». В 1940 году Грабин выступил с проектом 107-мм танковой пушки Ф-42 с баллистикой 107-мм пушки обр. 1910/30 г., а в апреле 1941 года предложил создать новую 107-мм танковую пушку с баллистикой новой дивизионной пушки М-60 за 45 дней. И действительно, через 77 дней после начала проектирования завод № 92 начал выпуск серийных 107-мм танковых пушек ЗИС-6. В мае 1941 года начались испытания ЗИС-6, установленной на танке КВ-2. Баллистика пушки оказалась чуть лучше, чем у М-60. Пушка ЗИС-6 имела раздельно-гильзовое заряжание. Снаряд и гильза вручную подавались в лоток, досылка их в камору производилась автоматически за счет энергии отдачи.

Понятно, что КВ-2 с гигантской башней годился лишь для испытаний ЗИС-6. Котин обманул Грабина, заявив в ЦК, что танк под ЗИС 6 будет готов одновременно с пушкой. К началу войны было изготовлено около 800 пушек ЗИС-6, а Котин даже не приступил к изготовлению опытного образца танка. В итоге все ЗИС-6 пошли на металлолом.


Опытный танк КВ-13 с гаубицей У-11, созданной на базе гаубицы М-30


Т-34 обр. 1940 года. Пушка Л-11, калибр 76,2 мм


Т-34 обр 1942/43 года. Пушка Ф-34, калибр 76,2 мм


Т-34 обр. 1943 года. Пушка Д-5, калибр 85 мм


Т-34 обр. 1944 года. Пушка ЗиС-С-53, калибр 85 мм


ТАНК КВ-2 СО 152-ММ ГАУБИЦЕЙ М-10

Танк КВ-2 представлял темную лошадку среди остальных советских танков. Принципиальной его особенностью была установка 152-мм гаубицы М-10 в большой вращающейся башне. Танк КВ-2 оказался внебрачным дитем Финской войны и предназначался для действий по дотам.

В качающейся части 152-мм гаубицы М-10 на заводе № 172 были произведены минимальные изменения. Были укорочены сектор подъемного механизма и люлька, был убран механизм переменного отката. Для удобства заряжания был введен лоток, устанавливаемый на люльке.

Цапфа качающейся части М-10 была установлена в подцапфенниках рамки, закрепленной в амбразуре башни. На ствол была одета броневая труба весом 80 кг.

Танк КВ-2 имел два варианта башни. Танк КВ-2 с уменьшенной башней, в которой была установлена гаубица М-10, поступил на АНИОП с Кировского завода 17 ноября 1940 года. Стрельбы из гаубицы были начаты 21 ноября. Длина отката гаубицы составила 810-860 мм. Угол ВН -^4°36’; +12°2Г. Вес качающейся части 2800 кг. Высота линии огня 2510 мм. Внутренние габариты башни составляли: длина 2400 мм, ширина 1745 мм, высота 1550 мм. Высота башни от грунта 3245 мм. Скорострельность на испытаниях составила 1 выстрел за 2-3 минуты. Кучность при стрельбе с места на дистанцию 1000 и 2000 метров оказалась удовлетворительной. Выяснилось, при стрельбе обслуживание гаубицы неудобно – заряжающие согнуты. Бронемаска гаубицы испытывалась обстрелом из 76-мм дивизионой пушки обр. 1902/30 г. в 40 кал. 45-мм ПТП обр. 1932 г. Пушки вели огонь с 60 м, но заряды были уменьшены так, что скорость встречи снаряда с броней соответствовала дальности от 300 до 500 м.

Вес бронемаски был довольно приличным (636 кг), но она выходила из строя при попадании 45-мм и 76 мм снарядов с дистанции до 60 м. Причина заключалась в низком качестве сварных швов маски. В опубликованных источниках указывается различное число изготовленных танков КВ-2, вплоть 330. Однако 152-мм качающиеся части гаубиц М-10 "для самоходок" производились только в 1941 год всего их было сделано 100 штук.


ИС-1 (ИС-85) обр. 1943 года. 85-мм пушка Д-5Т


И С-2 обр. 1944 года. 122-мм пушка Д-25Т


Схема установки пушки ЗИС-С-53 в башне танка Т-34 обр. 1944 г

1 – броневая защита пушки; 2 – кронштейн люльки для установки пулемета; 3 – пулемет; 4 – прицел; 5 – шпонка люльки; 6 – клин затвора пушки; 7 – казенник пушки; 8 – электромагнит электропуска; 9 – шарнирная подвеска прицела; 10 – боковой уровень; 11 – гильзоуловитель; 12 – маховик углов прицеливания; 13 – спусковой шнур; 14 – левый щит ограждения; 15 – рычаг электропуска: 16 – подъемный механизм; 17 – выключатели пушки и пулемета; 18 – стопор крепления пушки по-походному; 19 – кронштейн; 20 – кронштейн люльки для установки прицела; 21 – фланец люльки для крепления к броневой защите пушки; 22 – люлька; 23 – ствол пушки


ПРОТИВ «ТИГРОВ» И «ПАНТЕР»

В первые годы войны танковые пушки Л-11, Ф-32, Ф-34 и ЗИС-5 легко пробивали броню всех германских танков и превосходили по своим баллистическим качествам немецкие 75-мм и 50-мм танковые орудия.

В 1943 году картина изменилась – броня основных немецких танков Т-III и T-IV значительно увеличилась, на фронте появились тяжелые танки «Пантера» и «Тигр» с длинноствольными 75-мм и 88-мм пушками. Советские танковые пушки оказались малоэффективными в борьбе с новыми германскими танками. Как средним, так и тяжелым танкам срочно потребовались новые мощные орудия. В целях экономии времени за основу было решено взять пушку, уже находившуюся в серийном производстве. Выбирать тут было нечего: производство 107-мм пушек было прекращено еще в 1941 году, а 95-мм пушки не вышли из стадии испытаний опытных образцов. Оставалась одна 85-мм зенитная пушка обр. 1939 г. (52К).

Работы над 85-мм танковой пушкой Д-5 начались в январе 1943 года под руководством Петрова. В пушке использовали ствол с баллистикой 52К, а люльку и ряд других элементов взяли от опытной 122-мм танковой гаубицы У-9. Ствол пушки состоял из свободной трубы, сварного кожуха и навинтного казенника. Затвор вертикальный клиновой с полуавтоматикой копирного типа, по устройству аналогичен затвору Ф-34. Пушка Д-5 выпускалась в двух вариантах: танковом Д-5Т и самоходном Д-5С (иногда их называли Д-5С-85). В 1943 году пушками Д-5Т вооружались тяжелые танки КВ-85 и ИС-85 (ИС-1). Для установки же Д-5Т в средний танк Т-34 требовалось увеличить диаметр шарового погона танка, что в 1943 году сделано не было, поскольку руководство ЦАКБ (Центральное артиллерийское конструкторское бюро) дало обещание разработать 85-мм пушку, которая могла устанавливаться в Т-34 со старым погоном. Однако реализовать это не удалось и для новой пушки ЗИС-С53 пришлось увеличить диаметр погона с 1420 до 1600 мм. В течение нескольких месяцев 1944 года 85-мм пушка Д-5Т ставилась на ганки Т- 34 с увеличенным погоном и башней. В ходе эксплуатации пушек Д-5Т и Д-5С был выявлен ряд конструктивных недостатков, особенно были часты поломки подъемного механизма.

Летом и осенью 1943 года были проведены конкурсные испытания 85-мм танковых пушек, специально сконструированных для Т-34: С-50, С-53 и ЛБ-1. Все они имели баллистику и боеприпасы пушки 52К.

По результатам испытаний лучшей признали пушку С-53 и Постановлением ГКО от 1 января 1944 года Она была принята на вооружение. Но уже в начале 1944 года при полигонных испытаниях выявились существенные дефекты противооткатных устройств С-53. Объединенными усилиями завода № 92 и ЦАКБ пушка была доработана и поставлена на валовое производство под индексом ЗИС-С-53 («С» – индекс ЦАКБ, «ЗИС» – индекс завода № 92 им. Сталина).

Пушка ЗИС-С-53 устанавливалась на большинстве танков Т-34-85, а также на танках Т-44.

В 1945 году ЦАКБ разработало модификацию ЗИС-С-53, снабженную одноплоскостным гироскопическим стабилизатором – ЗИС-С-54, однако в серию эта система не пошла.

Таким образом, 85-мм пушки Д 5Т производились в течение двух лет: в 1943 году – 283 шт. и в 1944 году – 260 шт. Пушки С-53 изготавливали только в 1944 году – 11 518 шт., а ее модификацию ЗИС-С-53 только в 1945 году – 14 265 шгук.

85-мм пушка с баллистикой 52К была предельной по мощности для танка Т-34, но слабовата для тяжелых танков ИС. Поэтому в 1943 году в КБ Мотовилихинского завода под руководством Петрова началось проектирование 122-мм танковой пушки на базе 122-мм корпусной пушки А-19. Вместо свободной трубы с кожухом был введен ствол моноблок. Поршневой затвор был заменен горизонтальным клиновым затвором с по- луавтоматикой механического типа. Кроме того, пушка получила дульный тормоз. Заряжание пушки -раздельно-гильзовое. Новое орудие получило индекс Д-25Т («Т» танковая, был и вариант Д-25С без дульного тормоза на самоходках ИСУ-122).


Схема установки пушки Д-5Т в башне танка ИС-1 (ИС-85)

1 – ствол; 2 – кожух маски; 3 – телескопический прицел ЮТ-15; 4 – тормоз отката; 5 – тяга привода ПТ4-15; 6 – поперечный ползун; 7 – мешок гильзоулавливателя; 8 – боковой уровень; 9 – подъемный механизм; 10 – люлька


Пушка (вид с левой стороны)

1 – тормоз отката; 2 – привод к заслонке объектива телескопа; 3 -державка телескопа; 4 – кронштейн для крепления налобника;


Установка пушки и спаренного с ней пулемета (вид сверху)

5 – график наполнения накатника; 6 -стопор лотка; 7 – спусковой механизм; 8 – боковой уровень, 9 -отверстие в подвижной бронировке для спаренного пулемета ДТМ; 10 – правая цапфа пушки; 11 – правый кронштейн установки пушки; 12 – кронштейн установки пулемета; 13 ~ магазин пулемета; 14 – пулемет ДТМ; 15 – наметка люльки; 16 – цилиндр накатника; 17 – цилиндр тормоза отката; 18 – рукоятка затвора; 19 – казенник; 20 – закрывающий механизм; 21 – рычаг ручного спуска ударника; 22 – налобник прицела; 23 – левый кронштейн установки пушки; 24 – левая цапфа пушки; 25 – маска пушки; 26 – отверстие в маске для прицела; 27 – отверстие в подвижной бронировке для прицела; 28 – амортизатор подвижной бронировки; 29 – люлька пушки


Пушка Д-25Т оснащалась телескопическими прицелами ТШ-17, ТШ-21, ТШ2-21 ТШ2-27, ТШ-27К и ТШ2-27К. Кроме того, имелся и боковой уровень. Дальность стрельбы с помощью телескопического прицела- до 5000 м, а с помощью бокового уровня – до 15 000 м. Опытный образец Д-25Т был изготовлен в конце ноября 1943 года. В конце года было изготовлено 45 серийных пушек Д-25Т, в 1945 году – 2394 шт. и в 1945 году – 3138 шт.

Пушка Д-25Т принята на вооружение под названием «122-мм танковая пушка обр. 1943 г.» Она устанавливалась на танках ИС-2, ИС-3, а после войны и на ИС-4.

В заключении следует сказать несколько слов и о разработке в конце войны новых перспективных танковых пушек на базе морских 100-мм и 130-мм орудий. Так, в 1945 году прошли полигонные испытания средние танки Т-34-100 с погоном башни, уширенном до 1700 мм, вооруженные 100-мм пушками ЛБ-1 и Д- 10Т. В ЦАКБ в 1945 году для тяжелых танков типа ИС были созданы мощные танковые пушки 100-мм С- 34 и 130-мм С-70 (об."483").

Таким образом, с первого и до последнего дня войны советские танковые пушки были сильнейшими в мире. Спроектированные в конце войны 100-мм пушка Д-10Т и 122- мм пушка Д-25Т бронебойными калиберными снарядами пробивали броню любого иностранного танка до начала 60-х годов.


Данные советских танковых орудий 1920- 1945 гг.
Танковые пушки Гочкиса ПС-2 20К КТ ПС-3 Л-10 Ф-32 Ф-34 ЗИС-4 ЗИС-С-53 Ф-28 Д-25Т
Калибр, мм 37 37 45 76 76 76 76 76 57 85 95 122
Длина ствола, клб 20 45 46 16,5 20,5 23,7 31,5 41,5 73 54 39 48,6
Угол ВН, град. -8; +31 -8; +25 -6; +25 -5; +25 -3; +23 -3; +25 -7; +25 -5; +26 -5; +14 -5; +25 -5; +35 -3; +20
Вес качающейся части, кг 103,8 ок. 100 313 540 614 641 770 1155 1050 1150 2400
Скорострельность, выстр/мин 5-6 6-8 12 5 10-12 12 8 8 15 5-6 2-3
Вес бронебойного снаряда, кг 0,508 0,66 1,43 6,5 6,51 6,5 6.5 6,5 3,14 9,2 13,3 25
Начальная скорость бронебойного снаряда, м/с 442 820 760 370 530 558 612 655 990 800 630 800
Бронепробиваемость по нор­мали на дистанции;
500 м, мм 35 43 31 50 60 70 90 110 155
1000 м, мм 26 35 28 61 52 60 65 100 145
Тоже для подкалиберного снаряда на дистанции 500 м, мм     90* 105* 140**

* – подкалиберный снаряд принят на вооружение в октябре 1943 г.

** – подкалиберный снаряд принят на вооружение в феврале 1944 г.


Нереализованные проекты тяжелого танка КВ-4

В состав вооружения должны были входить 107-мм и 45-мм орудия



Виктор БАКУРСКИЙ |













Главная | В избранное | Наш E-MAIL | Прислать материал | Нашёл ошибку | Верх
