СПРАВОЧНИК Система обозначений самолетов армейской авиации Японии до 1945 года

Самолеты армейской авиации Японии имели несколько систем обозначения. Рассмотрим их. Для этого нам придется пользоваться японскими терминами, и правильнее, наверное, было бы приводить кроме русского и «родное», японское написание. Но, поскольку в иероглифах у нас мало кто понимает, а читать на эту тему приходиться, в основном, англоязычную литературу (да и сами японцы английского не гнушаются), то мы решили изредка приводить английскую транскрипцию соответствующих терминов.

1. Система обозначения Китай (Kitai).

Номер Ки (Ki, иероглиф ) получал всякий самолет, начиная с 1932 г., на разработку которого выдавалось задание. Дальнейшие модификации обозначались прибавлением римских цифр к Киномеру основной модели. Подмодификации обозначались малыми буквами В случае серьезных конструктивных изменений применялась приставка KAI (Kaizo-модификоция, иероглиф SX )

Существуют Ки-номера от Ки.1 до Ки.230. Фактически"'же построено было около 130 типов самолетов. Пример:

Ки 61 – обозначение проекта и прототипа.

Ки.бЫа – серийная модификация 1-й основной модели.

Ки 61-lb – серийная модификация 1-й основной модели с иным вооружением.

Ки.61-1 KAIc – усиленная модификация (удлинен фюзеляж) – серийная модификация 1-й основной модели с отличным от вариантов а и b вооружением.

Ки.61-1 KAId – то же, что и предыдущая, но с иным вооружением.

Ки 61-11 – предсерийный самолет с увеличенными площадями руля направления и крыла.

Ки.61-11 KAIa – модифицированная (другой двигатель) серийная версия 2-й основной модели.

Ки.61-11 KAId – то же, что и предыдущая модификация, но с отличиями по вооружению.

Ки.61-111 – прототип для следующей серии со звездообразным двигателем.

2. Система обозначения типов.

Для машин, которые серийно производились и поступали на вооружение армейской авиации, с 1927 г. устанавливалось обозначение, включавшее в себя информацию о назначении и номере типа. Причем номер типа определялся годом введения самолета в строй.

Пример: 1927 г. соответствовал 2587 году японского календаря, а машина, поступившая в строевые части в этом году обозначалась как тип 87.

Соответственно:

1928 – 2588- тип 88

1939 – 2599- тип 99

1940 – 2600- тип 100, или тип 0

1941 – 2601 – тип 1 и т.д.

К записи о назначении и номере типа для модификаций прибавлялись цифра и буква. Пример:

Ки.61 -номера типа нет, т.к. машина являлась прототипом

Ки.бЫа – армейский тип 3 истребитель модель 1а (1943 г. – год введения в строевые части).

Ки.61-lb – армейский тип 3 истребитель модель lb.

Ки.61-1 KAIc – армейский тип 3 истребитель модель 1с.

Ки.61-1 KAId – армейский тип 3 истребитель модель Id.

Ки 61-11 – прототип (нет номера).

Ки 61-11 KAI – прототип (нет номера). Ки.61-11 KAIa – армейский тип 3 истребитель модель 2а.

Ки.61-11 KAlb – армейский тип 3 истребитель модель 2Ь.

Ки.61-111 – прототип (нет номера).

Надо иметь в виду, что строчные буквы в конце обозначения модификаций чаще встречаются в англоязычной литературе В японских же источниках преобладают иероглифы (КАНА-алфавита). Так, букве

а соответствует иероглиф Ко (Ко)

b соответствует иероглиф Оцу (Otsu)

с соответствует иероглиф Хей (Hei)

d соответствует иероглиф Тей (Tei)

В оригинальной японской литературе при полном обозначении типа иногда и цифры даются иероглифами.

3. Обозначение армейских самолетов по имени.

Официальные имена. Вскоре после нападения на Перл-Харбор у японцев появились основания (пропагандистского свойства) для принятия именных обозначений самолетов.

Из 130 армейских типов официальные названия получили около 12.

Manazuru (Маназуру)- Кран – Kokusai Ki.7

Hayabusa (Хаябуса) – Сокол – Nakajima Ki.43

Shoki (Щеки) – Демон – Nakajima Ki.44

Тогуи (Торю) – Дракон-убийца – Kawasaki Ki.45

Donryu (Донрю) – Штурмовой дракон – Nakajima Ki.49

Hien (Хиен) – Ласточка – Kawasaki Ki.61

Hiryu (Хирю) – Летающий дракон – Mitsubishi Ki.67

Hayate (Хаяте) – Тайфун – Nakajima Ki.84

Ohtori (Отори) – Феникс – Kokusai Ki. 105

Tsurugi (Цуруги) – Меч – Nakajima КГ. 115

Shusui (Щусуи) – Разящий меч – Mitsubishi Ki.200

Кагуи (Карю) – Огненный дракон – Nakajima Ki.201

Неофициальные имена. В ходе войны различные типы самолетов получали от летно-технического состава ласковые или пренебрежительные прозвища. Появление последних следовало из особенностей применения или конструкции тех или иных машин. Кроме того, короткое и звучное имя, пусть и неофициальное, было удобно для радиосвязи. Понятно, что кличек существовало множество, но до нас дошли лишь некоторые, видимо, одни из самых удачных.

Shin Shitei – Щин Щитей – Ki.46

Guntei – Гунтей – Ki.51

Darai – Дарай – Ki.21 (транспортный вариант)

Sokei – Сокей – Ki.48

4. Особые обозначения.

а. Обозначения иностранных самолетов. Такое обозначение имели купленные машины, либо захваченные, либо строившиеся в Японии по лицензии

Пример:

Армейский тип LO транспортный самолет (для Lockheed 14 Electro). Армейский тип I тяжелый бомбардировщик (для итальянского FIAT BR.20).

б. Обозначения планеров. Эти летательные аппараты обозначали иероглифом Ку (Ки), в отличие от самолетного Ki. Известны конструкции от Ки.1 до Ки.14.

в. Обозначение автожиров и вертолетов. Фактически такое обозначение имели лишь два аппарата, применявшиеся для наблюдения и борьбы с подводными лодками: Kayaba Ка-1 и его развитие Ка-2.

г. Обозначение управляемых летательных аппаратов. Обозначение Te-Go присваивалось разведывательным беспилотным машинам, a Igo – планирующим бомбам. До практического-применения дошел только тип 1до-1В, который сбрасывался с авианосителей Ki.48/148 или Ki.67.



Модификация Заводской номер Примечания Модификация Заводской номер Примечания
B-25D 41-29648 - 41-20847 На нескольких первых машинах блистеры за кабиной летчиков отсутствовали (плоское стекло) B-25D-10 41-30173 - 41-30352 От D-5 внешне не отличался, имея лишь дополнительное внутреннее оборудование (компас, система обогрева кабины и др.)
B-25D-1 41-28848 - 41-29947 От D отличался только наличием подкрыльных бомбодержателей и устройств для подвески торпеды B-25D-15 B-25D-20 41-30353 - 41-30532 41-30533 - 41-30847 Кольцевой выхлопной коллектор заменен на индивидуальные выхлопные патрубки типа Clayton "S" Добавлена "перепонка" в козырьке фонаря кабины
B-2SD-5 41-29048 - 41-30172 В носу вместо одного 0,30" пулемета установлены два 0,50" пулемета (1 неподвижный и 1 подвижный). Кроме того, двигатели оборудованы пламягасящими выхлопными коллекторами пальчикового типа (finger type)     (только слева) и бронеспинка второго пилота. В бомбоотсеке размещен дополнительный топливный бак емкостью 230 либо (на каждом втором самолета) 325 галлонов

Модификация Заводской номер Примечания Модификация Заводской номер Примечания

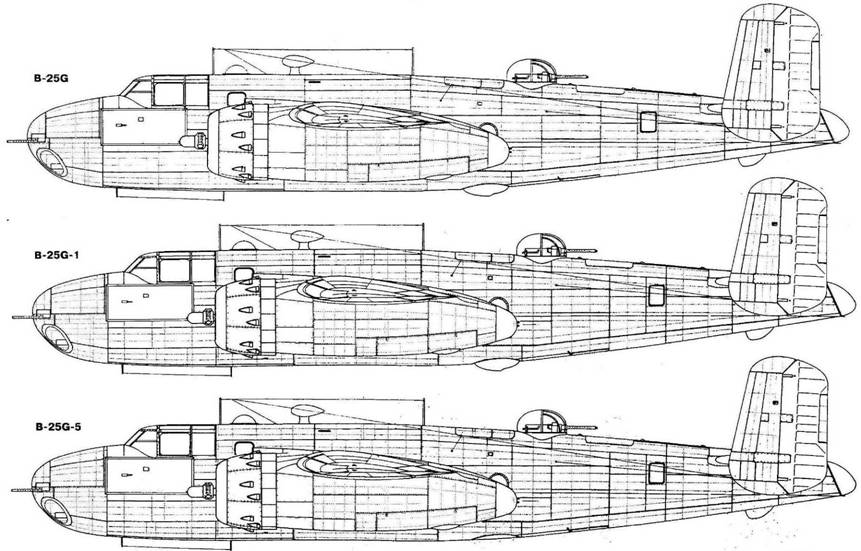

В-25С-15 42-32383 Кольцевой выхлопной коллектор заменен на индивидуальные выхлопные патрубки типа Clayton "S" B-25G 42-64531, 64558, 64561, 64563, 64569, 64579 - 64582, 64584 - 64587, 64649, 64654, Переделаны из В-25С-20/25. В носу самолета
  42-32389 - 42-32532
    Добавлена перепонка в козырьке фонаря кабины (только слева) и бронеспинка второго пилота. В бомбоотсеке размещен дополнительный топливный бак емкостью 230 либо (на каждом втором самолете) 325 галлонов B-25G-1 64668, 64670 - 64675, 64602, 64603, 64696 - 64707, 64753 - 64772, 64779, 64780 42-32384 - 42-32388 42-64802 - 42-64901 неподвижных пулемета и одна 75-мм пушка
          От G практически не отличался
В-25С-25 42-64702 - 42-64801 От С-20 практически не отличался. Некоторую часть машин (С-20 и С-25) переделали и переобозначили в B-25G B-25G-5 42-64902 - 42-65201 С № 42-65001 удалена нижняя турель


North American B-25C/D/G Mitchell
