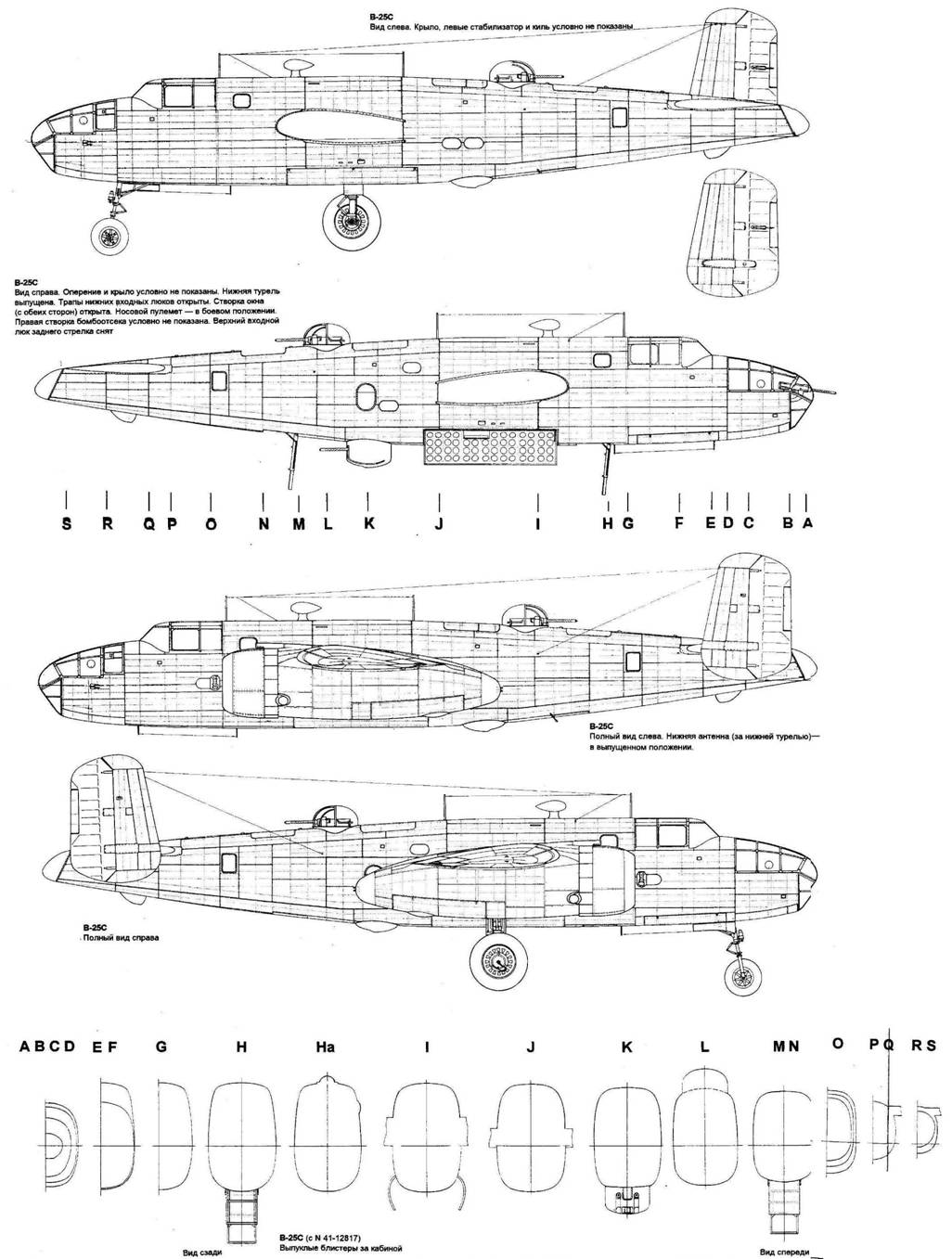

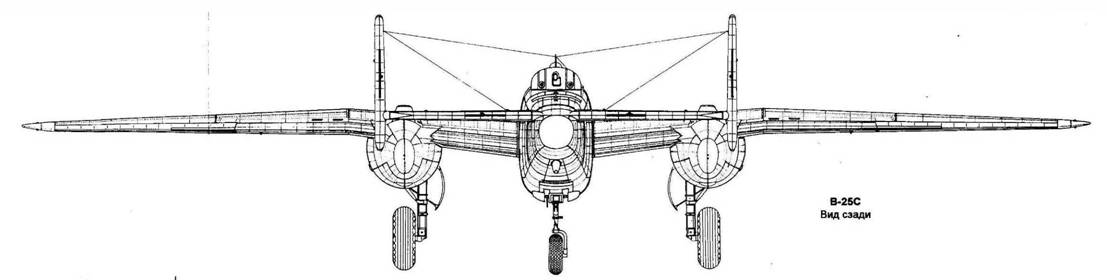

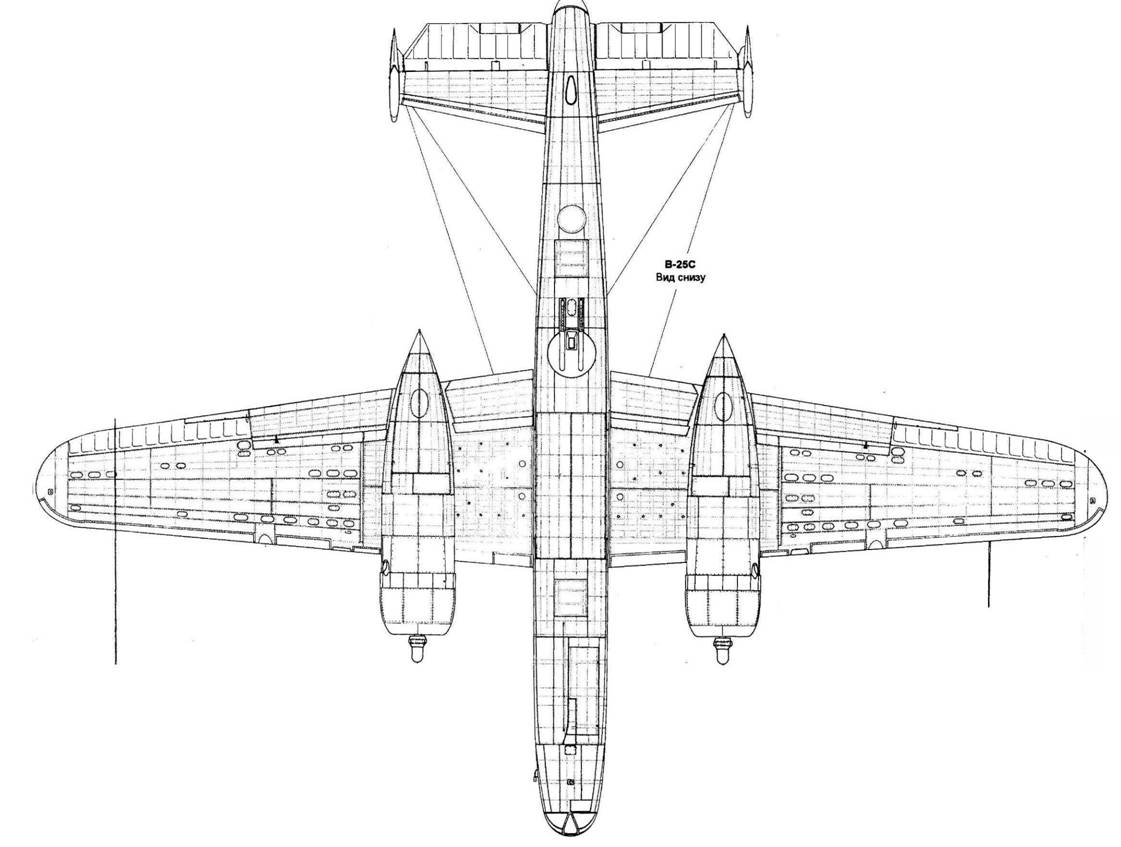

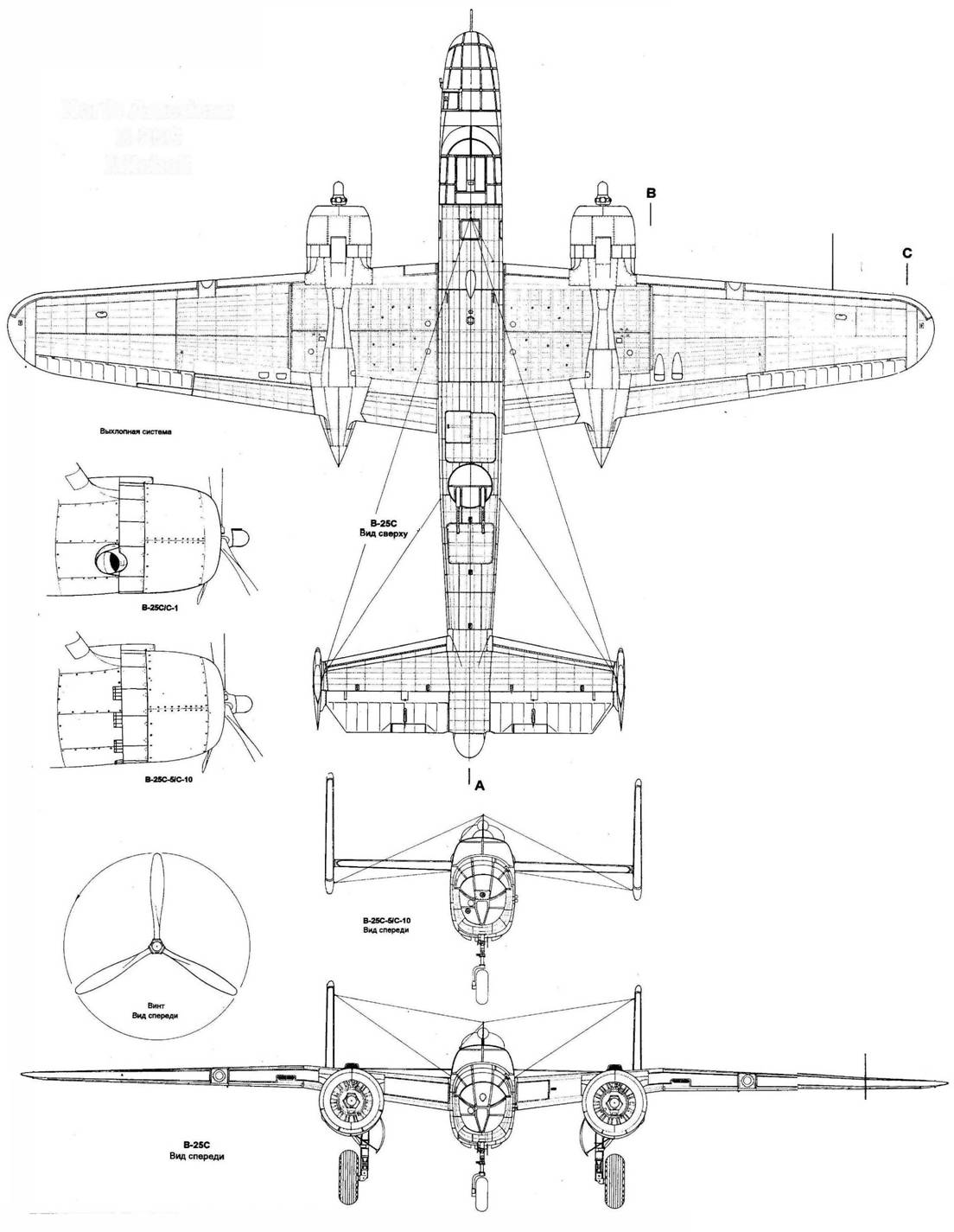

СХЕМЫ North American B-25C Mitchell


Модификация Заводской номер Примечания
В-25С 41-12434 — 41-13038 с № 41-12817 блистеры за кабиной летчиков стали выпуклыми
В-25С-1 41-13039—41-13296 от С отличался только наличием подкрыльных бомбодержателей и устройств для подвески торпеды
B-25C-5 42-53332 —42-53493 В носу вместо одного 0,30" пулемета установлены два 0,50" пулемета (1 неподвижный и 1 подвижный). Кроме того двигатели оборудованы пламягасящими выхлопными коллекторами пальчикового типа (finger type).
В-25С-10 42-32233 — 42-32280 42-32282 — 42-32382 От С-5 внешне не отличался, имея лишь дополнительное внутреннее оборудование (компас, система обогрева кабины и пр.)

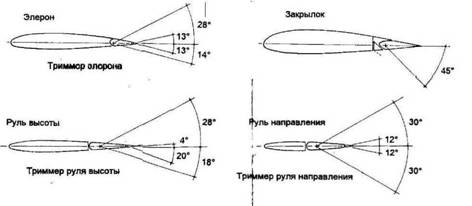

Углы отклонения B-25C/D/G




Киль Вид от фюзеляжа
