Легкий самолет-амфибия Бе-8

Андрей Сальников (Таганрог)

Эта удачная амфибия, только в силу стечения обстоятельств не пошедшая в серию завершила семейство гидросамолетов, начало которому положил КОР-2 (Бе-4). Работы по новому самолету-амфибии, на основе технического проекта корабельного разведчика КЛ-145, начались в 1946 г. В отличие от своих предшественников, которые были только катапультными самолетами-разведчиками, новая одномоторная амфибия должна была стать, прежде всего, гражданским многоцелевым самолетом, и могла бы использоваться в связном, пассажирском, санитарном вариантах, как ледовый и рыболовный разведчик, аэрофотосъемщик и учебный самолет.

11 марта 1947 г. вышло Постановление СМ СССР №493-192 о постройке самолета «А» т. е. амфибии (а в обиходе ОКБ «Аннушка») и уже 8 июля 1947 г. был рассмотрен макет новой машины.

Первые пробежки на воде состоялись 22 и 24 ноября 1947 г., еще до официального предъявления самолета на заводские летные испытания. По их результатам в конструкцию внесли некоторые изменения: усилили хвостовую часть между шпангоутами № 23-29 и установили балансиры на консолях крыла – на нервюрах № 15.

3 декабря 1947 г. Бе-8 совершила свой первый полет с воды продолжительностью 25 минут. Поднял амфибию в воздух экипаж в составе летчика-испытателя М. В. Цепилова и бортмеханика Д. Я. Чернецкого. 15 декабря самолет облетали заместитель начальника отдела летной службы Авиации ВМС подполковник С. Б. Рейдель и майор Н. Ф. Пискарев. В своем отчете о полете Рейдель написал: «Самолет прост в технике пилотирования и доступен летчику даже ниже чем средней квалификации, т. е. летчику, летающему на По-2 или УТ-2; вполне может использоваться как самолет связи и учебный».

В последний день 1947 г. начались рулежки и пробежки по грунтовой полосе заводского аэродрома. Заключение Цепилова было вполне положительным, правда он отметил, что приподнятый нос лодки закрывает летчику поле зрения «вперед- вправо» и поэтому рулить приходиться «змейкой», как на истребителе. Первый полет с земли состоялся 11 февраля 1948 г. с тем же экипажем – Цепилов и Чернецкий, и продолжался 20 минут.

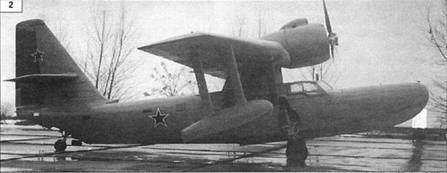

1-3. Первый прототип на колесном шасси перед началом летных испытаний (отсутствуют балансиры на крыле, добавленные после первых пробежек).


4. Первый прототип Бе-8 на плаву.

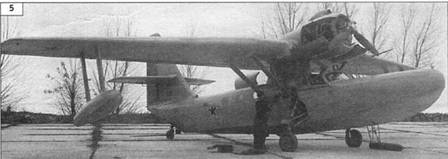

5. Подготовка первого прототипа к испытательному полету. Капоты двигателя откинуты (они служили рабочими платформами, позволяя обслуживать мотоустановку на земле и на плаву). Виден открытый люк грузопассажирской кабины.


6. Тот же самолет, поднятый на козелки для отработки механизмов уборки шасси.


7. Бе-8 во время испытаний гидролыж. Для выкатывания на берег самолет ставился на специальное подкатное шасси. Полосы на борту – метки для замеров при съемке.



8, 9. Испытания подводных крыльев.


10. Кабина пилотов, вид слева.


11. Обслуживание мотоустановки.


12. Вид на двигатель АШ-21 с откинутой для обслуживания правой створкой капота.


13. Мотоустановка, вид спереди.


14. Воздухозаборник маслорадиатора под корнем правого полукрыла.


15. Кабина пилотов в процессе постройки самолета.


16. Хвостовая стойка шасси.


17. Приборная панель пилотов.


18. Центральная часть приборной панели.


19. Кресло пилота.


20. Конструкция подкрыльевого балансирного поплавка.


Испытательные полеты с земли и с воды продолжались до 18 марта 1948 г. В отчете о проведении испытаний отмечалось, что амфибия может быть передана на государственные испытания, а «полученные высокие мореходные качества амфибии Бе-8, ее отличные пилотажные свойства, допустимость принятия, в счет перегрузки, дополнительного числа пассажиров и груза, дают основание считать целесообразным вести разработку ряда модификаций амфибии Бе-8: патрульного варианта, учебно-тренировочного и транспортного».

5, 7 и 9 мая состоялись контрольно-сдаточные полеты с земли и с воды с экипажем НИИ авиации ВМС в составе летчика-испытателя подполковника Ф. С. Лещенко и бортинженера капитана С. И. Пономарева.

В акте по результатам контрольных государственных испытаний летчик-испытатель НИИ Авиации ВМС подполковник Иванов сделал следующие выводы: «Самолет по технике пилотирования прост и доступен летчику средней квалификации. Самолет может быть успешно использован во всех рекомендуемых вариантах. При применении самолета в учебном варианте, необходимо установить дублированное управление винтомоторной группой для правого летчика». В том же акте отмечено: «Самолет Бе-8 в эксплуатации прост и может обслуживаться одним механиком и одним мотористом. Подход к агрегатам ВМГ и осмотр их удобны, за исключением генератора».

Кроме первой машины был построен еще один экземпляр амфибии, у которой система уборки шасси была гидравлической (на первой – электромеханическая).

Несмотря на то, что амфибия Бе-8 успешно прошла испытания – в серию она не пошла, по образному замечанию Георгия Михайловича Бериева – «Аннушку» не удалось «выдать замуж». Самолет серийно не строился, так как основное внимание в этот период уделялось созданию боевых машин, а гражданская авиация финансировалась по остаточному принципу. Военные же самолетом не заинтересовались.

Оба построенные самолета еще некоторое время находились на заводской стоянке. На одной из этих машин, с экипажем из М. В. Цепилова и С. И. Кондратенко, в 1949 г., Г. М. Бериев в сопровождении И. Г. Козельского облетал черноморское побережье в поисках незамерзающей испытательной базы. До этого все самолеты ОКБ испытывались тут же в Таганроге, что приводило к перерыву в полетах, как только замерзал Таганрогский залив. Поэтому со всей остротой встал вопрос о необходимости иметь незамерзающую круглый год базу летных испытаний. Бериев остановил свой выбор на г. Геленджик – поскольку там имелась превосходная бухта и оставшийся от воинской части приличный бетонированный гидроспуск.

Кроме того, на Бе-8 в рамках темы «Радий» отрабатывалась установка подводных крыльев («Радий-К») и гидролыж («Радий-Л»),

Проект взлетно-посадочного устройства с гидролыжами для Бе-8 был разработан в НИИ №15 ВМС. Эскизный проект утвержден б апреля 1955 г. Гидролыжи крепились к самолету с использованием узлов крепления снятого сухопутного шасси (для спуска и подъема гидросамолета использовалось специальное выкатное устройство).

Проведенные эксперименты дали интересные результаты, применить на серийных машинах которые так и не удалось из- за значительного усложнения конструкции гидросамолета, оснащаемого таким взлетно-посадочным устройством. К тому же и гидролыжи и подводные крылья создавали сильное как воздушное, так и водяное сопротивление. Улучшая характеристики отрыва, они, при этом, отнимали значительную часть мощности, задерживая выход лодки на редан.


Техническое описание самолета-амфибии Бе-8

Общие сведения о самолете. Самолет-амфибия Бе-8 представляет собой летающую лодку с высокорасположенным на пилоне подкосным крылом.

Предназначен для использования в пересеченной местности, насыщенной озерами и реками, или в прибрежных морских районах, в военном и гражданском варианте, в качестве связного, пассажирского, санитарного, первоначального обучения, ледового и рыболовного разведчика, аэрофотосъемщика.

Экипаж – один или два пилота. В пассажирской кабине могут размещаться шесть пассажиров, в санитарном варианте – два носилочных и два сидячих больных.

Фюзеляж. Лодка двухреданная, с килеватым днищем в носовой и межреданной части. Конструкция лодки цельнометаллическая, клепка обшивки днища до первого редана выполнена потайными заклепками, остальная часть обшивки – заклепками с плосковыпуклой головкой. Лодка разделена четырьмя водонепроницаемыми переборками на пять отсеков: носовой, пилотский, средний, отсек пассажирской кабины и хвостовой отсек. Экипаж размещается в кабине в носовой части лодки. Пассажирская кабина находится в средней части и имеет пять иллюминаторов. Доступ в нее через входной люк размером 1010x650 мм. Она оборудована сиденьями диванного типа, отоплением и вентиляцией. В средней части лодки сделаны ниши для уборки шасси, там же находится пилон, конструктивно связанный с узловыми шпангоутами лодки №12 и №14. Носок и хвостовая часть пилона съемные, в них размещается электропроводка и проводка управления винтомоторной группой и элеронами. За вторым реданом лодки имеется водяной руль. В кормовой части корпуса смонтирован управляемый из кабины пилотов гак.

Крыло самолета Бе-8 цельнометаллической конструкции, имеет трапециевидную форму в плане, состоит из центроплана и двух отъемных консолей. Крыло снабжено элеронами типа ЦАГИ с полотняной обшивкой и металлическими щелевыми закрылками. В носке левой консоли расположены трубка Пито и посадочная фара. На консолях крыла закреплены два неубирающихся опорных поплавка. Поплавки безреданные, металлической конструкции разделены двумя водонепроницаемыми переборками на три отсека.

Хвостовое оперение. Вертикальное оперение – однокилевое, свободнонесущее. Нерегулируемый стабилизатор и киль цельнометаллической конструкции. Руль высоты и руль направления имеют металлический каркас и полотняную обшивку. Рули снабжены триммерами, имеют осевую аэродинамическую компенсацию и 100% весовую балансировку.

Шасси трехстоечное, с хвостовым колесом, убирающееся в полете. Основное управление уборкой и выпуском шасси – электромеханическое, аварийное – ручное. Система торможения основных колес – пневматическая, амортизация шасси масляно-пневматическая.

Силовая установка. Поршневой двигатель воздушного охлаждения АШ-21 с одноступенчатым нагнетателем и тянущим винтом АВ-29Е-81А диаметром 3 м. Силовая установка расположена на носке центроплана крыла, над кабиной летчика.

Топливная система. Горючее размещено в двух мягких баках общей емкостью 630 л, расположенных в центроплане. Для обеспечения равномерной выработки горючего из обоих баков, в пилоне лодки предусмотрен расходный бачок емкостью 5 л. Имеется система наддува нейтральным газом. Емкость маслобака 60 л.

Основные системы самолета. Для защиты от обледенения переднего стекла фонаря и винта имеется противообледенительная система. Баки с антифризом емкостью 5 и 8 литров установлены на левом и правом бортах лодки между шпангоутами № 5 и № 7 и между шпангоутами № 13 и № 14.

Пилотская и пассажирская кабины обогреваются теплым воздухом, поступающим по воздухопроводу, проложенному по левому борту лодки, от бензинового обогревателя, установленного в хвосте между шпангоутами № 24 и № 25. Питание обогревателя горючим – из основных топливных баков.

Для входа в пассажирскую кабину предусмотрен подвесной трап. В походном положении трап устанавливается в хвостовом отсеке. Для откачки воды из лодки на самолете имеется переносная электропомпа, установленная на шпангоуте № 25.

Самолет комплектуется двумя термосами, баком для воды, сумкой для бортпайка, сумкой для переносной лампы, аптечкой.

Электрооборудование. Источниками электроэнергии на самолете являются: генератор ГСК-1500 и один аккумулятор 12А- 30. Аккумулятор помещен в утепленный контейнер, установленный в хвостовой части лодки, за кабиной пассажиров. Электросеть на самолете однопроводная. В качестве минусового провода служит корпус самолета. Для уменьшения помех радиоприему, провода в лодке, до шпангоута № 14, экранированы.

Морское оборудование. В его состав входят: донный якорь, плавучий якорь, багор и кошка. На самолете предусмотрена установка резиновой шлюпки ЛАС-3.

Система управления. Управление рулем направления, рулем высоты и элеронами – двойное. Проводка управления рулями, элеронами и триммерами – тросовая. Управление закрылками – электромеханическое. Управление водяным рулем связано с управлением руля направления посредством тяг.

Пилотажно-навигационное оборудование. Обеспечивает управление полетом как днем так и ночью. В его состав входят в т. ч. гиромагнитный компас ГМК-2, компас КИ-11.

Радиоэлектронное оборудование. На самолете установлена радиостанция РСИ-6, радиополукомпас РПК0-10М, ответчик опознавания СЧ-3, самолетное переговорное устройство СПУФ-3.

Фотооборудование. На самолете предусмотрена возможность установки планового фотоаппарата АФА-Зс с дистанционным управлением в хвостовой части лодки у правого борта и перспективного фотоаппарата АФА-27Т. Для обеспечения съемки АФА-Зс, в днище лодки сделан люк с герметически закрывающийся крышкой. В походном положении АФА-27Т устанавливается в отсеке радиооборудования, фотографирование производится через люки фонаря кабины пилотов.


Летно-технические характеристики

Длина, м……….. 13

Высота, м……… 4,48

Размах крыла, м…. 19

Площадь крыла, м2 .. 40

Максимальный взлетный вес, кг 3800

Максимальный запас топлива, кг 320

Максимальная полезная нагрузка, кг 400

Силовая установка 1хПД, АШ-21

Мощность, л. с… 1x700

Максимальная скорость (на 1800 м), км/ч . 266

Взлетная скорость, км/ч 110

Посадочная скорость, км/ч 100

Практический потолок, м 5550

Длина разбега (вода), м 300

Длина разбега (земля), м 270

Дальн. полета с макс. запасом топл., км -.1205

Экипаж/пассажиры, чел 1-2/4-6

Реактивное вооружение истребителей МиГ

Евгений Арсеньев, Николай Семирек (Москва)


Первый прототип во время испытаний в Таганроге (декабрь 1947 г.-март 1948 г.). Основной экипаж: летчик-испытатель М. В. Цепилов и бортмеханик Д. Я. Чернецкий.

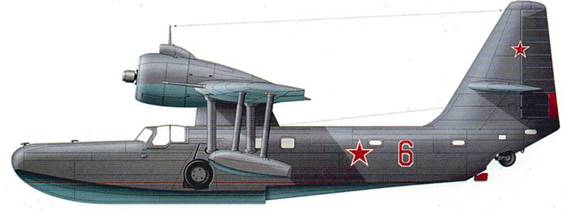

Предположительно на этом самолете с бортовым номером 6-красный Георгий Михайлович Бериев с экипажем в составе М. В. Цепилова и С. И. Кондратенко в 1949 г. облетал черноморское побережье в поисках незамерзающей бухты для круглогодичной испытательной базы. По результатам этих полетов в бухте г. Геленджик была основана база, действующая и поныне.


Бе-8, доработанный в 1955 г. по программам «Радий-Л» и «Радий-К» (соответственно с гидролыжами и подводными крыльями) для улучшения взлетно- посадочных характеристик.
