  • 11. Конструирование роботов

    Роботы – игрушки

    На рис. 81 вы видите модель кибернетического краба, созданную юными техниками в пионерском лагере им. Вити Коробкова (Крымская обл.). Краб двигается на свет электрического фонаря или на солнечный свет, перемещаясь с помощью двух электродвигателей с редукторами, которые вращают колесо (такие узлы есть в комплекте многих детских электромеханических конструкторов). Поверх ходовой части на металлической плите собраны два узла зрения из радиокубов. Нос краба – отсек с батареями 3336 (для питания двигателей) и «Крона» (для питания устройства зрения) – отделяет один глаз краба от другого. Поэтому боковой свет попадает только в один глаз, и его реле включает электродвигатель, разворачивающий краба в сторону источника света. Как только свет попадает и во второй глаз, включается второй электродвигатель и краб движется прямо на источник света. Чтобы в глаза краба попадало больше света, его металлическая платформа установлена под углом 45° к горизонту. Третье колесо, поддерживающее платформу, свободно поворачивается при её поворотах.



    Рис. 81 Кибернетический краб

    Эту конструкцию можно усовершенствовать. Например, установить на крабе лампу, на свет которой реагировала бы система зрения другого краба. Эту игру можно назвать «электронной охотой». Крабы, снабжённые лампами, будут охотиться друг за другом, пока один не настигнет другого.

    Такие же устройства зрения можно установить в фанерную модель собаки, и она, подобно крабу, будет двигаться на свет, лая и помахивая хвостом. Известно много других примеров простейших кибернетических автоматов, моделирующих поведение живых существ.

    Наши модели, взаимодействуя с внешней средой, воспроизводят некоторые элементы поведения живых организмов. Внешняя среда воздействует на органы чувств живого организма. У автоматических же моделей роль чувств выполняют чувствительные элементы, способные реагировать на различные воздействия внешней среды. В качестве таких элементов служат фотоэлементы, микрофоны, чувствительные электромеханические реле, реагирующие на механические воздействия, и другие электронные приборы.

    Кибернетическая игрушка с программным управлением

    На рис. 82 изображён забавный щенок, который ходит, весело виляя хвостом, лает, поворачивая голову направо и налево, останавливается, озираясь по сторонам, и затем снова с лаем продолжает движение. Его сконструировал юный техник москвич Мясум Аляутдинов. Электронный блок модели представляет собой программное устройство из трёх реле времени. Одно реле подключает питание к двум другим на определённое время (около минуты), после чего модель останавливается. Два программных реле периодически останавливают модель, включая устройство лая, или переводят его в режим движения. Чтобы получить длительные задержки с эксиодными конденсаторами небольшой ёмкости, оба реле времени собраны на операционных усилителях.



    Рис. 82 Кибернетическая собака

    При вращении шестерни 44 по часовой стрелке «плавающая» шестерня 39 перемещается вверх и зацепляется шестернёй 35 через промежуточную шестерню 34. Шестерня 35 вращает вал с кривошипом 36, и движение через тягу 6 передаётся голове 9. При этом раскрывается пасть и одновременно при растяжении сжатой пружины 33 устройство имитирует лай. Звучащим устройством служит механическая пищалка. Итак, собака лает, виляет хвостом, поворачивает в разные стороны голову.

    Сложнее механическая часть игрушки. Она состоит из устройства, преобразующего с помощью кривошипно-шатунного механизма и промежуточных рычагов и тяг вращательное движение электродвигателя в возвратно-поступательные движения головы, лап и хвоста. Необходимый вращательный момент на валах, на которых укреплены шестерни механизма, обеспечивает реверсивный многоступенчатый редуктор. Для изменения направления вращения выходного вала достаточно изменить полярность источника питания электродвигателя.

    Наглядное представление о работе механической части игрушки даёт её кинематическая схема (см. рис. 83).

    При вращении шестерни 44 против часовой стрелки «плавающая» шестерня 39 перемещается вниз, зацепляется с шестернёй 38, которая, в свою очередь, передаёт движение на коленчатый вал 37. Этот вал, шар – нирно соединённый с передними лапами 1, заставляет их касаться пола, имитируя ходьбу. Задние лапы 25 передвигаются благодаря шарнирному соединению с передними через тяги 26. Во время ходьбы движется хвост 21 и поворачивается голова 9.



    Рис. 83 Кинематическая схема

    Тягу хвоста 21 приводит в движение шестерня 41, кривошип 43 и тяга 42, а тягу 5 головы – рычаг 3, прикреплённый к валу шестерни 44. Несущим элементом конструкции является шасси 27 (см. рис. 82), на котором установлены редуктор 30, электродвигатель 31 и все остальные детали. Они закрыты кожухом. Шасси и большая часть деталей механизма изготовлены из листовой стали толщиной 0,8 мм. К шасси вдоль ребра жёсткости в месте сгиба припаяна накладка. Тяги 6 и 26 изготовлены из стальной проволоки диаметром 1,5 и 2,5 мм соответственно. На концах всех тяг просверлены отверстия, в которые вставлены шплинты из проволоки. Большинство деталей конструкции фиксировано винтами М2.

    Редуктор – самодельный, изготовлен из шестерён от старых игрушек. Ведомая шестерня 32 редуктора сцеплена с электродвигателем шестернёй диаметром 7 мм, насаженной на его вал. Боковые стенки редуктора изготовлены из листовой стали толщиной 1 мм. Их крепят тремя винтами М2,5. На винты между пластинами надевают металлические втулки с наружным диаметром 4,5 мм и длиной 15 мм. Кривошипы, надеваемые на валы, сделаны из латуни (или из дюралюминия).

    Батарею 3336, питающую электродвигатель, крепят на шасси двумя скобами 20 (см. рис. 82), а монтажные платы 16, 18 дешифратора – на пластмассовых стойках 17 и 19. В игрушке используется электродвигатель ДИ1 – 3 14МО 390 001 ТУ. По сравнению с другими аналогичными двигателями он обладает повышенной мощностью, высоким КПД, низким уровнем акустических шумов и радиопомех.

    Пищалка 10 сделана из плотного картона и оклеена калькой. Внутри закреплена распорная пружина из стальной проволоки диаметром 0,5 мм. Звук издаёт металлическая пластина толщиной около 0,08 мм, вибрирующая под действием струи воздуха, входящего в полость пищалки. Крепят её к стойке 11, припаянной к нижней части головы. Голова 9 и кожух – из папье-маше (обрезки хлопчатобумажной ткани, пропитанные казеиновым клеем).

    Электромеханическая часть игрушки сложна в изготовлении. Но трудности её изготовления компенсируются радостью, которую вы получите от общения с этой весёлой игрушкой.

    Человекоподобные роботы

    Модель простейшего человекоподобного робота с программным управлением показана на рис. 84. Высота робота около 70 см, и, хотя вид у него внушительный, он сделан из тонкого картона, покрыт металлизированной бумагой и окрашен серебристо – голубой краской. В ступнях робота размещены батареи и электродвигатели, перемещающие робота на обрезиненных колёсах. Как сконструировать ноги робота, чтобы он шагал, поясняет рис. 85.

    При конструировании больших роботов трудно сделать модель устойчивой. Поясним отдельные конструктивные решения в таком роботе на примере модели, сделанной юными техниками из г. Щёлково.

    На рис. 86 дан чертёж этого робота в профиль и указаны основные размеры конструкции. Ступни робота сделаны очень большими, чтобы увеличить устойчивость модели. Ноги робота с верхней горизонтальной платформой свободно отделяются от туловища. В массивных ступнях модели находятся батареи аккумуляторов и механизмы, приводящие в движение задние колеса каждой ступни. Всего в каждой ступне смонтировано по три металлических колеса с жёсткими резиновыми обоймами. В средней части ноги проходят металлические тяги, благодаря которым достигается устойчивость модели во время движения. Свободное пространство в ногах заполнено различными блоками электронного оборудования модели, доступ к которым возможен через люки под коленными дисками робота. Туловище робота устанавливают на горизонтальную платформу и крепят замками. На платформе смонтированы реле и электромеханические автоматы, управляющие электродвигателями движения ног. При ходьбе ноги робота шагают, не отрываясь от пола (катятся). Такая конструкция ног позволяет роботу не только устойчиво ходить, но даже «плясать» под музыку.



    Рис. 84. Модель простейшего робота

    Рис. 85. Ноги робота

    Рис. 86. Чертёж робота

    Рис. 87. Механизм подъёма руки

    Как работает механизм подъёма рук робота, поясняет рис. 87. На рис. 88 показана конструкция локтевого сустава модели. Когда робот берет в руку предметы, он прижимает их большим пальцем руки, поворачивающимся с помощью электромагнита (рис. 89)


    Рис. 88. Локтевой сустав робота. Рис. 89. Рука робота

    Голову робота поворачивают также электродвигатель с редуктором. Всюду в модели установлены конечные выключатели, определяющие пределы перемещения ног, рук и головы.

    Конструирование роботов – манипуляторов

    Многие наши школьники уже самостоятельно конструируют промышленных роботов – разумеется, в кружках под руководством специалистов. Так, школьники из Подмосковья (г. Электросталь) не так давно изготовили механическую руку (рис. 90). Рука робота укреплена на самодвижущейся тележке. Управляют рукой и тележкой с пульта дистанционно. Устройство предназначено для работы в токсичной среде.



    Рис. 90. Механическая рука

    Рис. 91. Космический шагоход «Марс-1»

    Ребятами созданы многочисленные модели стопоходящих роботов, оснащённых манипуляторами. На рис. 91 показана действующая модель космического шагохода «Марс-1», разработанного учащимися Одессы.

    Если вы займётесь конструированием моделей манипуляторов, то вам помогут некоторые типовые конструкторские решения индустриальной робототехники, с которыми мы сейчас познакомимся.

    Системы привода современных манипуляторов. Современные системы привода промышленных манипуляторов примерно в 20% случаев пневматические, в 50% – гидравлические и в 30% – электрические. Гидравлический привод целесообразен в манипуляторах, оперирующих большими массами, пневматический, как более скоростной, – в схватывающих устройствах. Электрический привод удобнее использовать в обучающихся роботах, выполняющих различные рабочие операции (рис. 92). Он, как правило, состоит из тиристорного или транзисторного устройства питания


    Рис. 92 Электрическии привод робота

    Рис. 93 Зоны действия манипулятора

    Рис. 94 Варианты установки манипулятора

    ‹-› Устройство поступательного движения ‹поворотное устройство

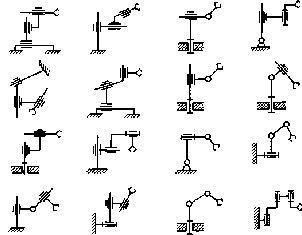

    Рис. 95 Примеры кинематических схем манипуляторов электропривода и системы контроля за траекторией движения манипулятора. В систему контроля входят устройства регулирования тока электропривода, регуляторы частоты вращения и положения манипулятора. В отдельном шкафу размещено командно – программное устройство и телевизионный экран системы контроля и управления.

    Рабочие зоны манипулятора и зоны опасности. Зоны действия манипулятора (рис. 93) – это рабочее пространство, зона перемещения вспомогательных устройств манипулятора (его направляющих, противовесов и т.д.) и зона опасности. При налаживании манипулятора определяют его запрограммированное рабочее пространство, размеры которого меняются от задачи к задаче.

    Структура манипулятора в зависимости от его размещения на рабочем месте. Из рис. 94 видны возможные варианты установки манипулятора и характер движения его основных элементов в различных условиях. Стрелки на рисунке показывают виды движения устройств манипулятора.

    На рис. 95 приведены примеры кинематических схем различных вариантов манипуляторов.

    Рабочие органы промышленных роботов

    Рабочие органы промышленных роботов предназначены для захвата, удержания изделия и перемещения его при выполнении технологических операций. В соответствии с назначением все рабочие органы можно разделить на две группы: рабочие органы типа схвата и технологические рабочие органы. К первой группе относят механические с жёсткими или пружинными губками, вакуумные, электромагнитные и струйные схваты, а ко второй – клещи для контактной точечной сварки, горелку для электродуговой сварки, распылитель для окраски, специальные инструменты.

    Конструируя механические схваты промышленных роботов, приходится учитывать конкретный тип детали или группы деталей, их форму, материалы и условия технологического процесса. Важные критерии при этом – необходимая точность удержания детали и допустимо усилие на губках. Перечисленные соображения привели к тому, что в настоящее время существует много различных схватов, отличающихся кинематической схемой, формой губок и конструкцией. Как правило, механический схват приводит в движение пневматический цилиндр, расположенный в центре кисти робота. Управляет таким цилиндром блок управления роботом, а воздух поступает от общей магистрали. Конструкции механических схватов могут иметь разные размеры, расположение и форму губок, тип привода и т.д. Для удержания легко деформируемых изделий используют эластичные губки, в том числе и надувные.

    Для удержания таких хрупких предметов, как, например, кинескоп телевизора, применяют вакуумные схваты.



    Рис. 96. Общий вид типового индустриального сборочного робота

    На рис. 96 изображён общий вид типового индустриального сборочного робота. Грубые движения робота выполняют мощные системы привода, подводящие его схват с устройствами точной ориентации к рабочему месту. После этого в действие вступают устройства точной ориентации схвата, находящиеся на его головке.
