  • Глава 1. Ванные комнаты и санузлы. их оборудование

    Нет нужды объяснять роль воды в жизни человека, который сам, как известно, на 90% состоит из воды. Его стремление обеспечить себя ее необходимым количеством (причем поблизости от жилища) привело к появлению первых искусственных источников водоснабжения – колодцев. Затем (во II в. до н. э.) в Индии появились водопровод и канализация, которые были обнаружены при раскопках. В древнем Риме стали строить общественные бани (термы).

    Благодаря прогрессу в наши дни люди могут пользоваться холодной и горячей водой, иметь ванную комнату, санузел, то есть все удобства, у себя дома.

    В России в первой половине XX в. в условиях острой нехватки жилья и жесткой экономии жилой площади прибегали к строительству квартир гостиничного типа и так называемых хрущевок с совмещенными санузлами, в которых в крошечном пространстве умещались ванна и унитаз. При условии что в таком жилище зачастую проживало до 7 человек и больше, это не могло не создавать очевидные неудобства.

    Теперь в типовых проектах ванная и туалет, как правило, – отдельные комнаты (рис. 1).

    Однако планировка больших современных дорогих квартир предусматривает строительство совмещенных санузлов, количество которых примерно равно количеству спален (как правило, их 2–3), что отражает современные архитектурные тенденции.

    В настоящее время произошло изменение понятия «сантехника», которое ранее предполагало наличие лишь раковины, унитаза и бачка. Туалетные и ванные комнаты стали оформлять в соответствии с так называемым евростандартом. Простую чугунную чашу заменил ванный электронный комплекс, позволяющий в полной мере насладиться благами цивилизации, в виде ванн-джакузи, современных душевых кабин, оборудованных гидромассажем, а также мини-саун и т. п.


    Рис. 1. Туалетная комната


    В современной ванной комнате может находиться следующее сантехническое оборудование, представленное в разных комбинациях: ванна, раковина, душевая кабина, сауна. Как минимум, здесь может располагаться только ванна (рис. 2).


    Рис. 2. Современная ванная комната


    В туалетной комнате может быть представлена следующая сантехника: унитаз с бачком для слива воды, писсуар, раковина, биде или только унитаз с устройством для слива воды.

    Совмещенный санузел, как следует из названия, представляет собой комнату, приспособленную для пользования и унитазом, и ванной (или душем), и другим сантехническим оборудованием (рис. 3).


    Рис. 3. Гарнитур для совмещенного санузла


    Пример обустройства совмещенного санузла приведен на рисунке 4.


    Рис. 4. Совмещенный санузел

    Современная ванная комната

    Ванная комната, прекрасно оформленная, сочетающая в себе комфортабельность и эстетичность, где самое видное место занимает ванна, пока еще считается роскошью. Но и меньшие по размеру современные виды сантехнического оборудования позволяют обычную гигиеническую процедуру – купание – превратить в источник не только чистоты, но и большого удовольствия. С изобретением ванны-джакузи на смену медленному «отмоканию» в постепенно остывающей ванне приходят другие способы очистить свое тело, получив при этом заряд бодрости и здоровья.

    Особой популярностью в последнее время пользуются ванны-джакузи. Они вошли в нашу жизнь благодаря двум братьям Жакузи, которым в 1968 г. в результате эксперимента удалось изобрести особый механизм, крепящийся к краю ванны. Данное устройство создавало вихревое движение воды, перемешивая ее с воздухом. В ваннах-джакузи гидромассаж выполняется с помощью четкого равновесия воды и воздуха, давления смеси и определенного направления струй воды, которые воздействуют на позвоночник, шею и другие части тела, создавая нагрузку на них.

    Как известно, интенсивный массаж значительно усиливает циркуляцию крови, но при этом струи воды не должны быть направлены к телу под прямым углом.

    В джакузи можно создать даже имитацию эффекта надавливания пальцами. Это становится возможным благодаря микроструям, бьющим под давлением. Такой массаж снимает чрезмерное напряжение, расслабляет, повышает мышечный тонус.

    Ванны-джакузи изготавливают из пластика, не проводящего электрический ток. Пневматическая кнопка приводит в действие гидромассажный насос. Под дном ванны находятся датчики, которые не позволяют насосу начать работу до тех пор, пока ванна не наполнится до нужного уровня.

    К достоинствам ванны-джакузи можно отнести рельефное дно, не дающее поскользнуться, и большой объем. При чувствительной коже на дно ванны с помощью присосок можно прикрепить пластиковый коврик. Гидромассажем рекомендуется наслаждаться не более 20 мин. Он заметно укрепляет кожу, придавая ей упругость, препятствует образованию морщин и регулирует вес тела.

    Служит ванна-джакузи не менее 20 лет.

    Управляемый гидромассаж сделал прием ванны или душа почти медицинской процедурой. Математически рассчитанное положение и направление форсунок, которыми оснащено это оборудование, позволяют воздействовать на биологически активные точки, расслабляя или, наоборот, повышая тонус организма.

    Бодрящие струи душа – прекрасный способ быстро вернуть комфортное состояние свежести после рабочего дня, получить удовольствие и отдохнуть. Неслучайно теперь во всем мире использование душевых кабин – неотъемлемой части современного образа жизни.

    В системах, обеспечивающих гидромассаж, можно регулировать не только количество поступающего в водяные струи воздуха, но и многие другие функции, для управления которыми используют пульт управления.

    Все же для большинства россиян оборудование собственной ванной комнаты, например, ванной-джакузи, остается запредельно дорогим удовольствием.

    Это, правда, не означает, что и все остальные новинки оборудования недоступны.

    При желании можно подобрать для ванной комнаты относительно недорогую ванну, пусть и не снабженную дорогостоящими приспособлениями, но удобную и красивую, отвечающую потребностям семьи (рис. 5).


    Рис. 5. Современная ванная комната


    Дизайн современных моделей кардинально отличается от оформления и конструктивного решения примитивных образцов традиционных сантехнических изделий как со стороны эстетики, так и в отношении комфорта.

    Красивые и удобные современные ванны пользуются все возрастающим спросом, растет популярность и различных моделей душей, к установке которых все чаще стали прибегать при оборудовании ванных комнат.

    Мода на душевые кабины, как и всякая другая мода, пришла к нам с практичного и вечно спешащего Запада. Лозунг «Время – деньги» воплощается в душевой кабине, как ни в одном другом элементе сантехнического оборудования. Душевые кабины различных конструкций и от разных производителей, в отличие от супердорогих ванн-джакузи, более доступны для отечественного потребителя. Прежде всего это определяется большим разнообразием цен – душ «без претензий» может себе позволить даже не самый богатый человек.

    Герметически закрытая кабина душа, пожалуй, более всего подходит для различных экспериментов с водой, поэтому в сложных моделях душевых кабин их конструкторы предлагают все новые и новые варианты толчковых, поглаживающих, бодрящих и других водяных струй – от ласкающего кожу облака мельчайших брызг до действия мощной турбо – струи. К этому немыслимому разнообразию следует прибавить еще и температурные вариации, в результате получается настоящий лечебно-оздоровительный комплекс на дому. Кроме всего прочего, в таком душе можно еще и просто мыться!

    Любители понежиться, растянувшись в воде, могут оборудовать ванную комнату, установив одну из моделей душевых кабин, совмещенных с ванной (рис. 6).


    Рис. 6. Ванна, совмещенная с душевой кабиной


    Если при выборе душевой кабины ее цена окажется слишком высокой, следует иметь ввиду, что почти такой же набор сервисных функций можно получить, установив душевой смеситель с изменяемой водяной струей.

    Сам новый рассеиватель уже представляет собой чудо инженерной мысли. Он имеет несколько функций, в том числе с его помощью можно проводить процедуру гидромассажа.

    Встроенный фильтр механической очистки, без которого не обходится ни один современный прибор, дополнительные аксессуары вроде мыльницы с «плавающим» закреплением на душевой штанге, возможность моментального отсоединения смесителя и душевого шланга… Все эти мелочи, конечно, не обязательны, но благодаря им водные процедуры становятся особенно приятными. Вот только на встроенный фильтр полагаться все же не следует: такие смесители не рассчитаны на российские условия.

    Покупая чудо-смеситель, следует обратить внимание также на его шкалу: возможно, значения температур на ней обозначены в градусах Фаренгейта. Это совсем другая система исчисления, к которой, тем не менее, вполне можно приспособиться, определяя нужную температуру опытным путем и запоминая соответствующие показатели.

    Модернизируя ванную комнату, можно своими силами построить если не еще одну ванную (для этого в типовой квартире вряд ли найдется место), то хотя бы душ. По европейским нормам вообще полагается 2 санузла: один – в зоне дневной активности, где-то на полпути между кухней и гостиной, а другой – в спальне или в смежной с ней комнате. При желании вполне возможно приблизится к европейским стандартам, если не по метражу жилой площади, то по уровню комфорта.

    Душа для спальни вполне достаточно, и для этого не-обязательно приобретать душевую кабину в сборе. Cамый обыкновенный смеситель для душа, самодельные поддон и стенки – вот и все, что требуется для создания новых «удобств».

    Вполне оправдана установка современной душевой кабины в спальне. Существуют и оригинальные проекты, в которых в спальной комнате устанавливают ванну, правда, такое помещение больше похоже на ванную комнату с установленными в ней кроватью, креслом и другой мебелью (рис. 7).


    Рис. 7. Ванна в спальной комнате


    Кроме ванны и душа, в ванной комнате может потребоваться и другое оборудование: умывальники, смесители, полотенцесушители, обогреватели, мебель для ванной, фурнитура и др.

    Сейчас на российский рынок в изобилии поступают различные сантехнические устройства и аксессуары для оборудования ванных комнат. Эти изделия (в том числе ванны, душевые кабины, мини-сауны и т. п.), выполненные с учетом современных требований, поставляют различные фирмы, имеющие определенную специализацию.

    Ванны с турбо – и гидромассажем, а также большой выбор ванн, гидросаун, саун и душей поставляют фирмы «Альбатрос», «Джакузи», «Тэуко» и др. Многие модели, имеющие систему гидромассажа, оснащены набором форсунок с обратным клапаном.

    Различные модификации душевых кабин широко представлены фирмами «Дука», «ДПД» («DPD») и др. Фирмы «Новобанно» и «Мобилдуэнне» специализируются на выпуске мебели для ванных комнат, а «Поцци-Джинори», «Идеал Стандард» и «Галассия» – на сантехнической керамике.

    Такие фирмы, как «Аристон» и «Европа 2000», поставляют тепловое оборудование, нагреватели воды. Кроме этого, «Эффеджиби» предоставляет возможность широкого выбора парных, саун и оборудования для них.

    Всевозможное оборудование, аксессуары, используемые в ванных комнатах, в том числе электрообогреватели, полотенцесушители и многое другое предлагают фирмы «Карибе», «Евроленно», «Рунтал» и «Джулиани».

    Потребность в смесителях, разнообразной арматуре может удовлетворить продукция фирмы «Нобили», а в устройствах, откачивающих воду – фирма «СФА-Санитрит» и многие другие.

    Выбирать предметы и аксессуары для оборудования ванной комнаты следует, исходя из соображений надежности, опираясь на авторитет хорошо зарекомендовавших себя фирм и ориентируясь на потребности всех членов семьи. При этом необходимо учитывать стилистическое решение данного помещения.

    Создавая свою ванную комнату, приходится решать целый комплекс задач. Недостаточно привезти и установить сантехнику. Прекрасно оборудованную ванную трудно представить без соответствующих отделочных материалов, например керамической плитки, сайдинга, гипсокартона, так же как и без соответствующих аксессуаров и мебели.

    Ванны

    Какой бы простой или сложной ни была конструкция ванны, в любом случае она в принципе представляет собой довольно большую емкость, приспособленную для купания в закрытом помещении.

    Любая ванна имеет выпуск, соединенный с канализацией, а также перелив – отверстие для стока лишней воды, предохраняющее ее от переполнения. Через различные сантехнические устройства (форсунки, смесители) в ванну подается горячая и холодная вода из водопровода.

    Приступая к обзору видов ванн, сначала следует остановиться на широко распространенных и недорогих моделях.

    Еще встречаются ванные комнаты, в которых установлены небольшие сидячие ванны (СВ) старого образца из чугуна (рис. 8). Они обычно имеют размеры 1,2 х 0,7 х 0,65 м. Чуть большие габариты у прямобортной облегченной модели (ПВ-О): 1,5 х 0,7 х 0,6 м. Верх комфорта в недавнем прошлом – ПВ-2 с габаритами 1,8 х 0,75 х 0,62 м. Существуют и другие, более современные модели подобного класса.


    Рис. 8. Обычная ванна


    Даже среди самых простых моделей, которые предлагает современная промышленность, наблюдается большое разнообразие этих сантехнических устройств. В частности, ванны различаются по материалу, из которого они изготовлены.

    Какая же ванна с этой точки зрения более удобна в эксплуатации, какую следует предпочесть?

    Чугунные ванны, которые можно отнести, в основном, к старым образцам, довольно хорошо удерживают тепло. Однако они имеют не слишком привлекательный внешний вид, а к тому же чересчур массивны. В современных постройках организации-застройщики могут даже в самом обычном типовом доме установить не только тяжелые чугунные, но и стальные (в размерах возможны варианты), и даже современные пластиковые ванны отечественного производства. Если у хозяина есть доступ на стройплощадку на стадии установки оборудования, а также возможность выбора (строительство кооператива или подготовка к въезду в новую квартиру в качестве очередника), не следует отказываться от «несерьезного» пластика в пользу стали.

    Дело в том, что в стальной ванне вода остывает очень быстро, а пластиковая держит тепло не хуже чугунной. Изготовленная из акрилового полимера, армированного стальной сеткой, пластиковая ванна намного прочней, чем кажется на первый взгляд, к тому же не потребует в будущем сложных операций по восстановлению нарушенной эмали: у пластиковой ванны ее просто нет, сам же материал достаточно легко полируется. Только необходимо помнить, что при уходе за ней не рекомендуется использовать абразивы.

    Если у строителей на выбор есть стальные и пластиковые ванны, весьма вероятно, что именно пластиковые окажутся приемлемых размеров. Теми же соображениями следует руководствоваться, выбирая ванну в магазине.

    Новые модели имеют привлекательный вид благодаря серьезной работе дизайнеров, которые скрупулезно выверяют и оттачивают каждую линию, используют новейшие материалы, стремясь к гармонии между формой и функцией изделия, обеспечивая максимальный комфорт пользователя. Выразительные формы и приятная цветовая гамма призваны создать ощущение комфорта и хорошее настроение (рис. 9).


    Рис. 9. Ванна из прозрачного пластика


    Конфигурация и размеры широко варьируются и могут быть подобраны в соответствии с площадью ванной комнаты и с пожеланиями потребителя: ванны круглые, овальные, прямоугольные и сложной конфигурации, компактные одноместные, двухестные и просто большие по габаритам.

    Некоторые модели вписаны в специальный подиум, позволяющий спускаться в ванну, как в подобие миниатюрного озера (рис. 10).


    Рис. 10. Ванна на подиуме


    В современных ваннах могут располагаться встроенные сиденья, позволяющие принять удобную позу и расслабиться. В них, в отличие от старых моделей, большее внимание уделено безопасности – поверхность дна, как правило, имеет противоскользящее покрытие. Здесь предусмотрены плоскости, на которых можно расположить банные принадлежности.

    Сантехнические устройства этого вида могут быть в большей или меньшей степени оснащены приспособлениями – такими, как форсунки для разного вида массажа, в том числе и массажа стоп, и многими другими устройствами (рис. 11).


    Рис. 11. Двухместная ванна с душем


    Например, классическая ванна-джакузи представляет собой сложный инженерный агрегат: помимо подогрева и дезинфекции воды, ванна с гидромассажем имеет электронную начинку, позволяющую программировать весь курс, последовательность, а также длительность конкретного вида массажа.

    На примере продукции фирмы «Тэуко», поставляющей свою продукцию, можно подробнее рассмотреть варианты современных, хорошо оснащенных ванн. Разнообразная конфигурация и размеры моделей позволяет подобрать наиболее подходящую сантехнику для различных категорий потребителей и различных по площади помещений.

    Особый интерес представляет двойная ванна (рис. 12). Это сантехническое устройство с обтекаемыми формами выполнено в соответствии с последними тенденциями дизайна. В нем могут удобно разместиться 2 человека, что делает данную модель популярной у супружеских пар. Благодаря удобной опоре можно проводить массаж шеи.


    Рис. 12. Двойная ванна: а – общий вид; б – вид сверху (размеры даны в мм)


    Ванна может быть снабжена (по желанию заказчика) встроенным прожектором и электрическим обогревателем. Среди модификаций данной модели есть образцы с двенадцатиструйным гидромассажем или без него.

    Для небольшой по размеру ванной комнаты «Тэуко» предлагает угловую ванну (рис. 13).

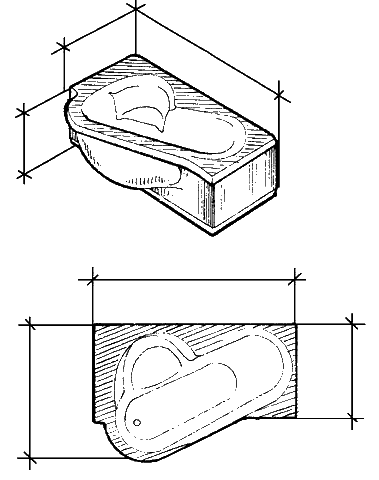

    Рис. 13. Угловая ванна: а – общий вид; б – вид сверху (размеры даны в мм)


    Модель отличается гармоничным и строгим дизайном, предусматривающим наличие сиденья, нескольких плоскостей для расположения аксессуаров и косметических средств, необходимых при купании.

    Вариант модели ванны, оборудованной гидромассажем, также имеет нескользкое дно.

    При желании можно выбрать прямоугольную ванну (рис. 14).


    Рис. 14. Прямоугольная ванна: а – общий вид; б – вид сверху (размеры даны в мм)


    К достоинствам этой оригинальной модели можно отнести удачную конфигурацию, позволяющую большой внутренний объем расположить достаточно компактно, рационально используя пространство в ванной комнате, с максимумом удобств. В этой ванне предусмотрено дополнительное сиденье, благодаря которому можно насладиться гидромассажем и полностью расслабиться. При желании можно выбрать вариант без гидромассажа.

    Выпускаются и овальные ванны, которые отличаются большими размерами, благодаря чему купание сопровождается ощущением максимального комфорта (рис. 15).


    Рис. 15. Овальная ванна: а – общий вид; б – вид сверху (размеры даны в мм)


    В этой замечательной модели предусмотрено анатомическое сиденье, подлокотники, удобно расположенные плоскости и полочка для банных принадлежностей. Дно ванны нескользкое, что делает ее более безопасной. Существует вариант модели с гидромассажем.

    Весьма привлекательна круглая ванна (рис. 16). Она имеет большие размеры, боковое сиденье. У нее есть плоскость для расположения разнообразных предметов, небольшая полочка.


    Рис. 16. Круглая ванна: а – общий вид; б – вид сверху (размеры даны в мм)


    Внутренняя поверхность ванны нескользкая. Существует вариант модели, оснащенный гидромассажем.

    Душевые кабины

    Душ старого образца вместо ванны в современных квартирах уже не устанавливают, разве что только как дополнительное оборудование. Тем не менее отдельным жильцам все еще приходится довольствоваться эмалированным чугунным ПМ или ПГ – поддоном мелким или поддоном глубоким соответственно. Стандартных размеров два: 1, 5 х 1, 2 и 0, 9 х 0, 9 м. По материалу изготовления душевой поддон может быть также эмалированным, стальным или пластиковым.

    С течением времени появились новые технологии (компьютерные процессоры управления, мощные бесшумные компрессоры, парогенираторы), дешевые полимерные материалы, герметичные конструкции, позволившие необыкновенно эффективно применять оздоровительные процедуры с помощью воды, используя новые сантехнические устройства (рис. 17).


    Рис. 17. Комфортабельная душевая кабина


    Элегантные и функциональные, хорошо оснащенные сложной техникой душевые кабины последних поколений уже являются устройствами совсем другого класса. Тем не менее современный душ, представленный разными конструкциями, по сути, состоит из основных элементов: душевой штанги с распылителем, соединенной с водопроводом, и поддона, связанного, в свою очередь, с канализацией.

    Кабины для душа могут быть полностью укомплектованы, то есть иметь встроенную душевую панель, или модуль, в котором сосредоточено большинство приспособлений и устройств: душевая штанга с верхним душем, ручной душ, гидромассажные форсунки, панель управления, а также сиденье, вешалки, полочки и другие элементы, согласно модели.

    Составляющие душевой кабины (панель с душевой арматурой, стенки с дверью) можно приобрести и по отдельности для последующей сборки (рис. 18, 19).


    Рис. 18. Душ-панель с верхним душем


    Рис. 19. Душ-панель с массажем


    Это позволяет использовать любое душевое устройство, при необходимости заменить его или установить добавочное оборудование, например поставить в кабине комплект для парной.

    Самые простые и относительно недорогие варианты стенок душевых кабин – душевые перегородки, представляют собой, как правило, две стенки с дверью (рис. 20).


    Рис. 20. Душевая перегородка


    Перегородки устанавливают в угол ванной комнаты, выложенный плиткой, на готовый пол или поддон, оборудованный сливом.

    Каркас душевой кабины обычно изготавливают из акрила в сочетании с металлом. Как правило, используют алюминиевый профиль, покрытый специальной долговечной эмалью.

    Форма кабины зависит от ее конструкции. Она может быть угловой, что позволяет рационально использовать площадь санузла.

    Кроме этого, существуют кабины, имеющие в плане форму круга, квадрата, прямоугольника, шестигранника, трапеции, овала и более сложную конфигурацию (рис. 21). Такие сантехнические изделия устанавливают как в углу, так и у стены.


    Рис. 21. Душ с душевой перегородкой


    Большое количество вариантов позволяет выбрать как большую просторную душевую кабину, так и меньшую по размерам, более компактную. Это относится не только к одномест-ным моделям, но и к двухместным. Размеры душевых кабин колеблются от 80 х 80 х 200 до 120 х 80 х 230 см. Встречаются модели и больших размеров.

    Стены душа обычно бывают выполнены из полимера, ударопрочного закаленного стекла, которое может быть молочным, рифленым, с рисунком и т. п. Есть варианты, имеющие непрозрачные стены из недорогих пластиковых панелей.

    Существует несколько видов конструкций дверей кабины душа:

    – распашная дверь;

    – одна или две раздвижные двери на роликах;

    – двери на подвеске, бесшумно двигающиеся благодаря колесикам внутри кабины как влево, так и вправо.

    Довольно удобны магнитные полоски, плотно закрыва-ющие дверь.

    Внутреннее оборудование кабины может быть представлено сиденьями, полочками для принадлежностей, мыльницей, крючками, зеркалом, решеткой под ноги.

    Сантехоборудование кабин может быть как основным, так и дополнительным и включать в себя простой душ и все виды гидромассажных душей. Во многих кабинах устанавливают шаровые, термосмесители на штангах и на гибких шлангах, снабженные переключателем душа-форсунки. Кроме различного количества форсунок, душевая кабина может комплектоваться парогениратором, устройством для ароматизации, встроенным пультом управления и т. п.

    Гидрозатвор обычно скрыт в постаменте-основании кабины, и ее установка требует всего лишь подключения выпуска, а также подводки горячей и холодной воды. Большое разнообразие гибких подводящих шлангов и соединительных элементов делают установку душевой кабины делом одного часа.

    Самодельный душ можно установить в любом месте, лишь бы была возможность проложить сливную трубу (диаметром около 30 мм) и сделать подводку горячей и холодной воды.

    Душ, конструкция стенок которого показана на рисунке 22, можно устанавливать даже на утепленной и застекленной лоджии, если на нее есть выход из спальни. Утепление «слоеных» стенок позволяет не бояться сквозняков, сама собой решается проблема вентиляции, да и в квартире новый душ не займет ни одного квадратного метра полезной площади.


    Рис. 22. Конструкция стены душевой кабины:

    1 – опорный брус; 2 – рейка обшивки; 3 – утеплитель; 4 – внутренняя обшивка стены; 5 – пароизоляция


    Конструкция легких, но теплых стен ясна из рисунка. Необходимо только в обязательном порядке предусмотреть пароизоляцию, ведь перепад температур в случае установки кабины на лоджии будет достаточно большим, а значит, и конденсирование водяных паров неизбежно.

    Пароизоляция предохранит несущие деревянные конструкции от разрушительного действия конденсата – влаги, выделяющейся из воздуха на границе двух температур.

    Пароизоляцию устраивают из рулонных материалов, не боящихся влаги – пергамина, полиэтиленовой пленки и т. д.

    Она должна свободно «дышать», то есть контактировать с наружным воздухом. Тогда деревянные элементы конструкции будут сухими и сохранятся долгие годы.

    Возможно, придется сделать достаточно высокий постамент (в простейшем случае это – обвязка из толстых досок, на которую опирается душевой поддон) не только для того, чтобы поместить гидрозатвор поддона, но и для того, чтобы обеспечить достаточный уклон спускной трубе. Устройство слива душа показано на рисунке 23.

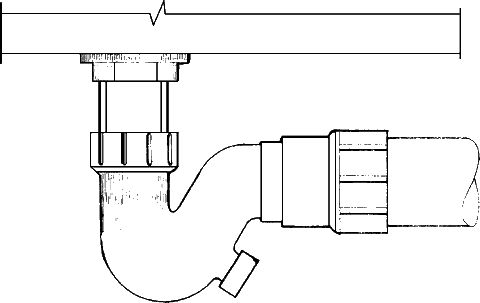

    Рис. 23. Соединение душа с канализацией:

    1 – сливная труба; 2 – выпуск; 3 – сифон; 4 – основание душа


    Внутренняя обшивка стенок должна внизу опираться на края поддона или, при покрытии внутренних стенок пленкой, даже спускаться на 2–3 см в душевой поддон, чтобы исключить просачивание воды под основание.

    Наряду с простыми и даже примитивными самодельными душами, существуют готовые душевые кабины, сочетающие в малом объеме все последние достижения бытовой техники: от гидромассажа до мини-сауны и даже солярия. Помимо привычного душевого рассеивателя под потолком или на гибком шланге, новые модели душевых кабин оснащаются набором разнонаправленных форсунок с программируемым углом наклона и силой выброса.

    Душевые кабины различных конструкций как изделия, популярные у потребителя, также представлены в большом многообразии.

    Кабина круглого душа (рис. 24) представляет собой эволюцию изделий-предшественников данного класса, разработанных фирмой.


    Рис. 24. Круглый душ:

    а – общий вид; б – вид сверху (размеры даны в мм)


    Варианты модели имеют прозрачные стенки из акрилового материала с рисунком или без него. При желании можно выбрать образец со стенками, выполненными из стекла. Душем удобно пользоваться благодаря передвижной двери, встроенному сиденью, зеркалу, полочкам для косметических средств, нескользкому полу.

    Варианты круглого душа весьма разнообразны – это основная модель, модель «душ-сауна», промежуточный вариант конструкции круглого душа и т. п.

    Основное отличие следующей модели от круглого душа заключается в ее форме, позволяющей более рационально расположить устройство в ванной комнате (рис. 25).


    Рис. 25. Прямоугольный душ:

    а – общий вид; б – вид сверху (размеры даны в мм)


    В зависимости от выбранного варианта прямоугольный душ также может работать в режиме «сауна» или представлять собой просто душ, однако существуют и переходные формы.

    Следующая модель – двухместный душ (рис. 26). Такая кабина более просторна, комфортабельна.


    Рис. 26. Двухместный душ:

    а – общий вид; б – вид сверху (размеры даны в мм)


    Пол, как и в других моделях, не имеет скользких участков благодаря специальному покрытию. Напротив передвижной двери находятся полочки и зеркало. Существует 5 различных вариантов данной модели.

    Модель, сочетающая в себе душевую кабину и ванну, представляет собой комбинированный душ (рис. 27).


    Рис. 27. Комбинированный душ:

    а – общий вид; б – вид сверху (размеры даны в мм)


    К достоинствам этого гидродуша можно отнести и его компактность, позволяющую установить это сантехническое устройство даже в очень небольшой ванной комнате. В удобной душевой кабине предусмотрен ингалятор и гидромассаж, в том числе массаж стоп и вертикальный массаж.

    Среди душевых кабин, имеющих различную конфигурацию, можно отметить квадратный душ. Ее двери выполнены из прочного закаленного стекла, их можно открывать наружу из центра (рис. 28).


    Рис. 28. Квадратный душ:

    а – общий вид; б – вид сверху (размеры даны в мм)


    Комфортабельная кабина снабжена сиденьем и удобными полочками для банных принадлежностей и косметических средств. Данная модель представлена вариантами: основным и душем-сауной с переключающимися климатическими режимами.

    Следующая душевая кабина имеет оригинальную форму (рис. 29). Его характерной чертой является многофункциональность, комфортность и нестандартная форма.


    Рис. 29. Душ оригинальной формы:

    а – общий вид; б – вид сверху (размеры даны в мм)


    Удобная дверь-купе, поддон, снабженный покрытием, предохраняющим от скольжения, сиденье, позволяющее не спеша принимать водные процедуры, а также зеркало и полочки для купальных принадлежностей помогают расслабиться и получить максимальное удовольствие от благотворного действия воды и тепла.

    Внутреннее пространство заключено в прозрачные (или с рисунком) стенки кабины, выполненные из акрила или стекла.

    Модель представлена вариантами, в некоторых из которых предусмотрен режим сауны.

    Перечисленным моделям душевых кабин свойственна высокая степень качества и комфортабельности.

    Умывальники

    В домах, где еще не налажен водопровод, люди вынуждены пользоваться примитивными умывальниками. Устройство их сводится к простой конструкции, представляющей собой рукомойник, подвешенный над раковиной, под которую ставят ведро для приема грязной воды (рис. 30).


    Рис. 30. Рукомойник


    При налаживании систем водоснабжения устройство и внешний вид умывальников изменился. Вместо рукомойника воду подавали два крана с холодной и горячей водой. Смесители появились еще позже. Было время, когда ассортимент выпускаемых раковин как одного из основных элементов умывальника ограничивался несколькими незначительными вариа-циями одной и той же конструкции – стальной эмалированной емкости с полочкой или без стандартной глубины.

    Теперь выбор сантехнических изделий этого вида настолько расширился, что перечень всех представленных на рынке вариантов не уместился бы на страницах этого издания. Сейчас можно приобрести простые раковины и раковины более сложной конструкции, фаянсовые, из особо прочного фарфора, керамические, даже мраморные, разнообразных цветов и оттенков, раковины на «ноге», со скрытыми в ней коммуникациями, раковины с настенным креплением, умывальники в стиле Людовика, «английские» раковины с переливом и пробкой на золоченой цепочке, одинарные и двухсекционные, встроенные в туалетный шкафчик и с привычным креплением на кронштейнах и т. д. (рис. 31).


    Рис. 31. Раковина из стекла


    Для современных умывальников характерно выразительное сочетание разных материалов, например дерева и хромированного металла (рис. 32).


    Рис. 32. Умывальник. Сочетание дерева и хромированного металла


    При всем разнообразии форм умывальник представляет собой систему из 3 основных частей: устройства, откуда изливается вода (кран, смеситель, присоединяемые к трубопроводной арматуре), раковины и выпуска, с помощью которого осуществляется слив грязной воды из раковины в канализационную систему.

    Усовершенствовать конструкцию умывальников и внести какие-то существенные изменения кажется уже невозможно, большинство новшеств касаются только дизайна и способа подключения водоразборной арматуры.

    В некоторых умывальниках предусмотрено раздельное крепление излива крана и его управляющих рукояток. Поэтому стандартный смеситель на них установить нельзя. Некоторые раковины имеют 2 достаточно далеко разнесенных отверстия. Не следует пытаться приладить к ним смеситель с двумя отдельными патрубками – это раковина предназначена только для современного однокорпусного или монокомандного смесителя. Второе монтажное отверстие предусмотрено для установки распылителя (дополнительное приспособление, подготовку воды для которого осуществляет смеситель). Одноручковый смеситель для такой раковины должен иметь специальный патрубок со шлангом и адаптером для питания распылителя, а также рычаг переключения «излив / распылитель».

    Выбирая для ванной или туалетной комнаты керамическую или фаянсовую раковину с одним монтажным отверстием в полочке, нужно обратить внимание, имеет ли она с обратной (нижней) стороны специальные наколы под подводящие патрубки традиционного смесителя. В противном случае придется либо устанавливать «елочку» без душевого шланга, чей излив не дотянется до ванны, либо приобретать более дорогой смеситель с джойстиком, который, опять-таки, требует отдельного агрегата для ванной, либо мириться с зияющей в ослепительном фаянсе дыркой, установив на стене традиционный общий смеситель.

    Если систематизировать все разнообразие раковин, то можно выделить несколько основных групп. По типу монтажа умывальники можно подразделить на:

    – подвесные, монтирующиеся к стене с помощью шурупов. Они наиболее практичны;

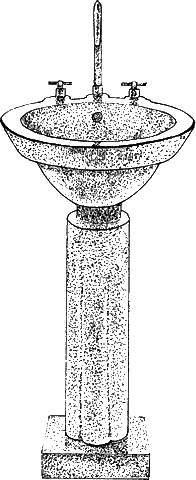

    – установленные на ножке-постаменте, в которой скрыты коммуникации;

    – умывальники с раковинами, встроенными в столешницу шкафчика (рис. 33).


    Рис. 33. Раковина, встроенная в шкаф


    Существуют раковины, конструкция которых предусматривает крепление смесителя к ней самой непосредственно, в других же крепление крана осуществляется к коммуникациям, подведенным к стене.

    Среди наиболее часто используемых материалов, из которых делают раковины, можно назвать чугун, сталь, латунь (металл матовый, хромированный, эмалированный), сантехфаянс, керамику, сантехфарфор. Существуют умывальники с раковинами из акрила, стекловолокнистого пластика, стекла (прозрачного, цветного и матового) и даже из специально обработанного дерева, но это скорее исключение, чем правило (рис. 34).


    Рис. 34. Умывальник, выполненный из дерева и стекла


    Наиболее долговечны металлические чугунные и стальные раковины, хотя эмаль на изделии может пострадать при случайном сильном ударе тяжелого предмета. Покрытие эмалированного изделия, подвергаясь механическим воздействиям, со временем покрывается царапинами и тускнеет.

    Широко применяемые фаянсовые изделия прекрасно выглядят, но при неосторожном обращении могут расколоться. При аккуратной эксплуатации они так же довольно долговечны, но все же уступают продукции из фарфора по степени гигиеничности, красоте и прочности.

    Глазурованный сантехнический фарфор – более дорогостоящий материал, применяемый для изготовления раковин и других устройств. Лучшие марки хорошо зарекомендовавших себя на рынке сантехнических изделий отличаются необыкновенной прочностью и долговечностью. Например, продукция из фарфора, предлагаемая «Twyford», имеет 25-летнюю гарантию. Такой высококачественный фарфор изготавливают из английской глины с использованием особых технологий.

    Раковины, выполненные из толстого прочного стекла, также очень гигиеничны и красивы, но срок их службы несколько ниже. Среди изделий из новых материалов, обладающих гигиеничностью, легкостью и прочностью, можно назвать пластиковые акриловые раковины.

    Для обустройства ванных комнат и санузлов в зависимости от состава и потребностей семьи могут применяться раковины, которыми могут пользоваться два человека одновременно. Это конструкции, в которых раковины сдвоенные, объединенные в одном умывальнике, что делает их особенно удобными для семьи, где есть несколько детей (рис. 35).


    Рис. 35. Сдвоенная раковина


    Если говорить о форме раковин, то они все представляют собой разные вариации на тему чаши, в большей или меньшей степени приближаясь к традиционной конфигурации (рис. 36).


    Рис. 36. Современный умывальник в классическом стиле


    По размерам устройства для умывания также имеют различия. Например, это может быть небольшая подвесная раковина, не занимающая много места. Габариты значительно увеличиваются, если сантехническое устройство встроено в шкафчик.

    При выборе умывальника или раковины следует остановиться на моделях, отвечающих требованиям надежности и имеющих хороший дизайн.

    Туалетная комната

    Уже в начале нашей эры у древних греков и римлян начал формироваться культ чистоты. Именно тогда наряду с общественными банями появились первые туалеты. Постепенно выгребные ямы заменила центральная канализация, а такое удобство, как туалет, еще в позапрошлом столетии неизвестное в России, прочно вошло в нашу жизнь.

    Впервые в середине XIX в. русский царский двор получил от производителя сантехнического фарфора «Twyford» партию из 5 предметов только что изобретенного устройства с автоматическим поступлением воды, которое называлось «Юнитаз».

    Перед этим все заводы выпускали только простые раковины и горшки. С тех пор все инженерные конструкции данного типа получили нарицательное имя – «унитаз».

    Еще до недавнего времени туалет в частном доме существенно отличался от туалета городской квартиры. На современном этапе границы между ними стерлись. И сейчас можно встретить хорошо оборудованную туалетную комнату как в городской квартире, так и в частном доме. В таком помещении рядом с унитазом располагают биде и раковину. Таков стандартный набор сантехнических устройств, позволяющий обеспечить его комфортабельность.

    Виды унитазов, писсуаров и биде

    В совмещенном санузле или в туалетной комнате каждой квартиры или загородного дома есть та или иная модель унитаза, раковины. Иногда там можно увидеть биде и писсуар. Эти сантехнические устройства, пройдя несколько этапов технической эволюции, за относительно недолгое время стали максимально приспособленными для выполнения своих функций, обеспечивая чистоту и гигиену жилища. Вместе с тем они приобрели современный вид.

    Унитазы

    Прежде всего надо отметить, что унитаз соединяется со сливным бачком. Человеку, покупающему новый унитаз, необходимо об этом помнить. Например, если приобретен бачок, который крепится к унитазу сверху, а унитаз должен соединяться с бачком сзади, бачок придется менять. Конструкции бачка и унитаза должны подходить друг другу. Наиболее оптимальной является конструкция, когда бачок вешают над унитазом в низком положении и под прямым углом, вертикально, без резиновой манжеты.

    В наше время типов унитазов не так уж много. Различаются они по способу подключения бачка: унитазы с полочкой, когда бачок закрепляется на самом корпусе, и без полочки – в этом случае бачок соединяют с унитазом с помощью специальной резиновой манжеты. В настоящее время установка тех или иных смывных бачков чаще всего зависит от дизайна ванной комнаты.

    В зависимости от направления и положения выпуска модели унитаза бывают тарельчатые с косым выпуском, тарельчатые с прямым выпуском и цельнолитой полочкой, тарельчатые с косым выпуском и цельнолитой полочкой, козырьковые с косым выпуском и цельнолитой полочкой (рис. 37).


    Рис. 37. Модели унитазов: а – тарельчатый с косым выпуском; б – тарельчатый с прямым выпуском и цельнолитой полочкой; в – тарельчатый с косым выпуском и цельнолитой полочкой; г – козырьковый с косым выпуском и цельнолитой полочкой


    Выбор унитаза зависит от положения канализационных труб. Если трубы прямые, то в туалете устанавливают унитаз с прямым выпуском. Такая модель более практична, так как выдерживает минимальное гидравлическое сопротивление. Унитазы с прямым выпуском соединяют с канализационной трубой вертикально.

    Для унитазов с косым выпуском необходимы отдельная арматура и трубопровод для стока, соединяющийся со стояком. В эксплуатации наиболее удобны унитазы с цельнолитой полочкой и низко расположенным бачком. Из-за отсутствия манжеты, которая может прорваться, такие унитазы более надежны.

    Кроме вышеописанных, существует еще несколько видов унитазов: с высоко расположенным бачком, с бачком, укрепленным на унитазе, унитазы с s – и p-образными сифонами. Но почти все они работают по одному принципу (рис. 38).


    Рис. 38. Виды унитазов: а – с высоко расположенным бачком; б – с низко укрепленным плоским бачком и s-образным сифоном (косой выпуск); в – с низко укрепленным низким бачком и p-образным сифоном (прямой выпуск); г – с бачком на унитазе и p-образным сифоном с насосом в сливной трубе


    Унитазы бывают керамическими и металлическими эмалированными. Первые имеют более короткий срок эксплуатации. Это необходимо учитывать при устранении засоров. Керамический унитаз нельзя прочищать металлическим прутом, чтобы не повредить поверхность и избежать образования трещин.

    Главные требования, предъявляемые к такому сантехническому прибору, как унитаз, – надежность и хороший дизайн. В настоящее время заслуженной популярностью пользуются унитазы-компакт с низко расположенным смывным бачком, закрепленным на полочке унитаза (рис. 39).


    Рис. 39. Унитаз-компакт


    Данная модель наиболее удобна в установке и использовании, а кроме того, очень гигиенична.

    При выборе унитаза следует обратить внимание на страну-производителя. Хорошее качество за небольшие деньги может предложить Чехия. Сантехника из этой страны давно пользуется в России заслуженной популярностью, впрочем, как и многие другие товары.

    Тем, кто хочет купить унитаз оригинального дизайна, предпочтение следует отдать унитазам производства Швеции и Финляндии. Их модели максимально комфортны и практичны. Вода в унитаз поступает не с помощью верхней подводки, а снизу и набирается беззвучно, а смывается благодаря специальному контролирующему устройству ровно в том количестве, какое требуется (рис. 40).


    Рис. 40. Унитаз-компакт со специальным устройством для слива воды


    В последнее время на рынке сантехники появились довольно оригинальные модели унитазов. Так, совсем недавно Япония стала поставлять на рынок унитазы-монолиты (рис. 41).


    Рис. 41. Унитаз-монолит


    Главной особенностью этих унитазов является их сплошное соединение со смывным бачком. Такая модель довольно оригинальна, но совершенно непрактична, так как в случае поломки бачка или унитаза придется заменять всю конструкцию.

    Последней моделью современной сантехники считаются также подвесные (консольные) унитазы (рис. 42).


    Рис. 42. Подвесной унитаз


    Схема такого унитаза показана на рисунке 43.


    Рис. 43. Схема консольного унитаза:

    а – вид сбоку; б – вид сверху; в – вид сзади (размеры даны в мм)


    Их крепят непосредственно к стене специальными шурупами. Такие унитазы занимают меньше места в помещении, смотрятся более оригинально. Канализационные трубы при установке таких унитазов прячут в нишу стены. Установка подвесного унитаза требует больших денежных затрат.

    В заключение стоит отметить, что на рынке появились также детские унитазы. Эта новинка является скорее предметом роскоши, а его использование не продиктовано практиче-скими соображениями. Такая модель унитаза отличается отсутствием смывного бачка (рис. 44).


    Рис. 44. Детский унитаз


    Особое внимание следует обратить на выбор сиденья, ведь именно от его чистоты и удобства во многом зависит здоровье человека. На рынке современной сантехники есть сиденья из различного материала, даже бархатные. Последняя новинка – мраморное сиденье. Однако этот компонент унитаза должен соответствовать сантехническим нормам. Тряпичная поверхность может быстро загрязниться, как бы ни были аккуратны жители квартиры. При контакте с кожей такое сиденье может вызвать раздражение. Деревянные сиденья, которые часто использовались раньше, безнадежно устарели и тоже не отвечают современным санитарно-гигиеническим нормам, так как дерево превосходно вбирает в себя грязь, отчистить которую практически невозможно. Поэтому лучше использовать пластик: загрязнения на нем хорошо видны и легко удаляются (рис. 45).


    Рис. 45. Пластиковое сиденье


    Незначительный недостаток этих сидений – их относительная хрупкость, что компенсируется невысокой ценой. Однако при аккуратном обращении такие сиденья могут прослужить долгие годы. Если пластиковое сиденье унитаза треснуло, не стоит пытаться заделать его каким-либо способом. Лучше купить новое.

    Если покупка детского унитаза доступна не всем, то можно успешно воспользоваться детским сиденьем, которое также изготавливают из пластика (рис. 46).


    Рис. 46. Детское сиденье

    Смывные бачки

    Непременным атрибутом абсолютного большинства современных квартир являются смывные бачки. О них необходимо поговорить отдельно. По расположению относительно унитаза бачки бывают двух разновидностей – высоко расположенные и низко расположенные.

    В первом случае требуется дополнительная водопроводная труба, соединяющая бачок с унитазом. Во втором это не нужно: бачок устанавливают на унитаз, используя специальное небольшое соединительное устройство – так называемую манжету. Кроме вышеперечисленного, существует третий способ крепления, когда бачок насаживают непосредственно на унитаз, без применения манжеты.

    Преимущество последнего способа очевидно: манжета из резины не слишком прочна и сравнительно легко может повредиться в результате неосторожного обращения или по другой причине. Высокое расположение бачка, при котором его соединяют с унитазом с помощью метровой трубы, не – удобно, так как конструкция занимает много места и загромождает и без того небольшое помещение санузла. Низкая конструкция хороша еще и тем, что ремонтные работы производить намного легче: все внутреннее содержимое бачка видно как на ладони.

    Второе различие в конструкциях бачков – способ подводки воды: верхний или боковой. Бачок со сливным спуском сверху имеет на своей верхней крышке, на ее середине, спусковой клапан в виде пластмассового цилиндра или керамической головки, которую опускают вниз или поднимают вверх рукой при смывании.

    В другом случае сливной рычаг устанавливают на боку бачка. Он имеет вид керамического (или пластмассового) рычажка или же, как в бачках предыдущего поколения, сливной цепочки с пластмассовым набалдашником на конце. Наконец, сливные бачки могут различаться по материалу, из которого их изготовляют. Это может быть фаянс, разные виды пластмасс или чугуна. Наиболее практичными считаются пласстмассовые бачки, так как они легкие и меньше нагружают полочку.

    Но, несмотря на все перечисленные выше отличия, принцип действия у всех бачков одинаков – создавать определенный запас воды, осуществлять слив и автоматически перекрывать подачу воды при наполнении бачка.

    Есть несколько различий в устройстве перелива, то есть аварийного сброса воды в унитаз в случае поломки поплавкового клапана. В простых системах перелив, как правило, выполняется в едином блоке с грушей (рис. 47).


    Рис. 47. Основные элементы конструкции смывного бачка:

    1 – поплавковый клапан; 2 – груша, совмещенная с переливом; 3 – тяга; 4 – поплавок; 5 – уровень воды


    В более сложных перелив представляет собой отдельный элемент в виде воронки с горловиной, находящейся чуть ниже нормального уровня воды в заполненном бачке. Назначение перелива – обеспечивать аварийный сброс воды в унитаз в случае поломки поплавкового клапана.

    Еще одна из деталей бачка – груша – может быть резиновой или пластмассовой. Поплавок – немаловажное устройство – в большинстве современных моделей унитазов отлит из пластмассы (прежде были распространены латунные поплавки).

    К нему предъявляется одно, но жесткое требование: он должен быть абсолютно герметичным, чтобы не нарушить при своем затоплении регулировку поплавкового клапана. Тягу обычно изготавливают из медной или латунной проволоки, так как эти материалы не ржавеют. Подводку воды осуществляют с помощью гибкого резинового шланга в оплетке или пластикового, без нее, с креплением пластмассовыми накидными гайками.

    Поплавковый клапан (рис. 48) в сборе с поплавком – самый сложный элемент конструкции бачка.


    Рис. 48. Устройство поплавкового клапана: 1 – прижимная шайба; 2 – прокладка; 3 – седло; 4 – мембрана; 5 – стержень; 6 – рычаг поплавка; 7 – ось рычага


    Он бывает регулируемым или нерегулируемым, но оба варианта должны обеспечивать выполнение клапаном его основной задачи – автоматического управления поступлением воды и ее перекрыванием, как только достигнут требуемый уровень. В настоящее время конструкции поплавковых клапанов разнообразны.

    Принцип действия поплавкового клапана следующий: после спуска воды поплавок, опускаясь вслед за ней, посредством рычага, подвижно закрепленного на оси, снимает давление со стержня-толкателя. Тот позволяет мембране отойти от седла под действием напора воды, и она начинает поступать в бачок.

    Поплавок, поднимаясь вместе с ней, давит рычагом на стержень толкателя, который передает усилие на мембрану, заставляя ту плотно прижаться к седлу и перекрыть таким образом поступление воды. После следующего сброса воды весь цикл повторяется.

    Однако при всей надежности спускового устройства его очень просто расшатать и даже сломать, если нажимать на спусковую деталь резко. Нарушается равновесие, необходимое для статического (неподвижного) положения воды внутри бачка, груша (или клапан), выталкивающая воду изнутри, прилегает к отверстию водостока неплотно, в результате чего вода начинает непрерывно поступать в унитаз и, соответственно, постоянно пополнять бачок.

    Мембрана, толкающий стержень и поплавок постепенно смещаются и уже не могут выполнять свои функции. Результатом такого состояния бачка будет как минимум его недостаточная наполняемость, и воды для слива не хватит. Придется ждать очередного набора воды, чтобы хорошо промыть унитаз.

    Но может произойти и более серьезная поломка: детали, полностью сместившись, перестанут сдерживать поток воды, и она начнет переполнять бачок, выливаясь через край.

    Но такая поломка, связанная с неаккуратным обращением со сливом, встречаются редко и полностью зависит от хозяина квартиры.

    Писсуары

    Одним из типов унитазов являются писсуары, которые раньше использовались только в общественных туалетах. В настоящее время писсуар можно также установить и в квартире, если позволяют размеры санузла.

    Самый распространенный вид писсуаров – настенный. Материалами для его изготовления служат фарфор, полуфарфор или фаянс. Выпускают как с цельноотливным керамическим сифоном, так и без него (рис. 49).


    Рис. 49. Настенный писсуар


    Писсуар представляет собой следующую несложную конструкцию: в верхней части находится смывной патрубок, на который устанавливают писсуарный кран, присоединяемый к водопроводу.

    Смывной патрубок соединяют с водораспределительным каналом, через который поступает вода, омывающая заднюю и боковые стенки писсуара. Внизу расположен выпускной патрубок, который присоединяют к отводной канализационной линии.

    Настенные писсуары прикрепляют шурупами, отверстия для которых расположены в приливах.

    Иногда встречается и другой тип писсуаров – напольный (рис. 50).

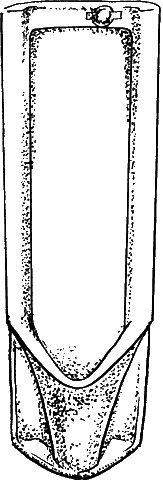

    Рис. 50. Напольный писсуар


    Эти модели состоят из одной или нескольких секций в ряд, устанавливаемых вдоль стены, при этом их низ располагают на глубине до 115 мм ниже уровня пола. Размеры каждой такой секции варьируются в небольшом диапазоне, при этом ширина колеблется в пределах 600—700 мм, глубина – 345 мм, а высота – до 1050 мм. В качестве материала для таких моделей используют шамотный фаянс, причем с глазурованной поверхностью.

    Каждая секция напольных писсуаров промывается автоматически через определенные промежутки времени. Вода к ним поступает по металлическим водораспределителям или внутренним каналам, соединенным трубопроводом со смывным бачком.

    Кроме этого, в каждой секции имеется выпуск с гидравлическим затвором. Для напольного писсуара можно установить скрытый или внешний сифон.

    Очень редко в общественных туалетах можно встретить металлические эмалированные писсуары.

    Последние модели писсуаров выпускают из керамического материала, они обязательно снабжены крышкой.

    Биде

    Это приспособление, по виду сходное с унитазом, со специальным устройством, подающим из раковины фонтанчик воды, цель которого – поддержание личной гигиены. Вопреки сложившемуся мнению, биде – не роскошь, а полезное гигиеническое устройство.

    В биде подводится как горячая, так и холодная вода, температура которой регулируется смесителем. Устанавливают биде в непосредственной близости от унитаза. Конструкция биде очень проста (рис. 51).


    Рис. 51. Простое биде: а – общий вид; б – устройство:

    1 – краны; 2 – автоматический клапан слива; 3 – сифон


    Различают биде двух типов: простые и с восходящим потоком. Простые биде по своей конструкции очень похожи на раковину: на краю биде укреплен смеситель, вода поступает в него и льется вниз.

    Второй тип биде более сложен по своему устройству (рис. 52).


    Рис. 52. Биде с восходящим потоком воды: 1 – краны; 2 – автоматический клапан слива; 3 – сифон; 4 – клапан смесителя


    Поток воды проходит внутри обода сиденья, нагревая его, а затем фонтанирует вверх под действием специального регулятора. Поскольку отверстие фонтана находится внизу и грязная вода льется прямо на него, в биде предусмотрена особая подводка воды – такая же, как и для душа, то есть отработанная вода всасывается обратно и не загрязняет воду в водопроводе.

    В последнее время на рынке современной сантехники, наряду с подвесными унитазами, появились также подвесные биде (рис. 53).


    Рис. 53. Подвесное биде


    Кроме классического биде, существует также еще и крышка-биде, с помощью которой унитаз можно превратить в биде. За границей крышка-биде пользуется большим спросом. Так, она помогает обойтись без душа и быстро привести себя в порядок. Появление крышки-биде вызвано стремлением сэкономить место в туалетной комнате. По внешнему виду она не отличается от крышки-сиденья и также крепится сверху на унитаз. В части, расположенной ближе к смывному бачку, есть смесители (два крана по бокам).

    В середине находится трубочка для подачи воды. Конструкция подключается к водопроводу. Это простейшая модель крышки-биде.

    К более сложным моделям относятся крышки-биде с электронным управлением (рис. 54).


    Рис. 54. Крышка-биде с электронным управлением


    При их установке сбоку на унитаз крепят небольшой блок управления с нагревательным элементом. Для того чтобы включить устройство, надо нажать несколько кнопок на пульте управления. Из-под крышки появляется маленькая трубочка, подающая воду.

    Совсем недавно на рынке современной сантехники появились крышки-биде, которые подключают только к холодной воде. Они были разработаны специалистами швейцарской фирмы «Габерит».

    Эта модель отличается толщиной, так как под крышкой расположен нагревательный элемент. Такая конструкция подойдет прежде всего для домов, в которых отсутствует центральное горячее водоснабжение. Хороша она будет и для городских квартир на летний период.

    Некоторые модели крышек-биде управляются пультом, с помощью которого регулируются не только температура, но и напор струи. Кроме того, такие модели имеют функцию озонации воздуха.

    Под крышкой находится вентилятор, который выгоняет воздух из чаши унитаза в вентиляционную шахту или прогоняет через угольный фильтр. Таким образом крышка-биде освежает воздух в санузле.

    При выборе крышки-биде надо помнить, что она подойдет не к любому виду унитаза. Перед тем как пойти в магазин, нужно положить кусок картона на унитаз и вырезать контур чаши. По этому трафарету продавец поможет выбрать соответствующую модель крышки-биде. Конечно, для больших нестандартных видов унитаза крышки-биде не подходят. Но их можно сделать на заказ.

    Последней новинкой рынка сантехники по праву считается электрический унитаз, совмещенный с биде.

    Электрический унитаз более удобен в применении, чем крышка-биде. Такие унитазы бывают и напольными, и подвесными. По внешнему виду они существенно отличаются от обычных унитазов. Керамическая чаша по форме похожа на крышку-биде – такая же вытянутая. Смывной бачок также имеет большие размеры, так как внутри него находится множество дополнительных устройств. Поэтому его нельзя убрать за стену. К тому же бачок оснащен электрическим устройством, которое нуждается в профилактическом осмотре.

    Керамический корпус такого унитаза обшит снаружи жесткой пластмассой, которая защищает его от расколов, повреждений. Кроме того, пластмасса – хороший изолятор электричества. Моют электрический унитаз теми же химическими препаратами, что и остальную сантехнику.

    В комплект к электрическому унитазу продают также два пульта управления. С одной стороны на корпусе унитаза находятся кнопки регулировки температуры и напора воды, с другой – кнопка управления биде, выполняющая выдвижение трубочки для фонтанирования воды. Клавиша смыва расположена вдоль корпуса бачка. Кроме того, электрический унитаз имеет еще и функции вентилятора и фена.

    Работа электрического унитаза проходит в полуавтоматическом режиме. При посадке на него включается вентиляция чаши. При переводе унитаза в режим биде включается специальная кнопка, находящаяся сбоку. Перед этим на пульте устанавливают температуру воды, потому что вода начнет поступать сразу после нажатия кнопки. Унитаз будет работать в режиме биде, пока нажата кнопка. Как только ее отпускают, трубка для фонтанирования воды задвигается обратно. После выключения биде сразу начинает работать фен. В корпусе бачка есть также специальные емкости, в которые можно наливать ароматические вещества.

    Необходимо отметить, что выбор биде зависит от разных факторов. Если имеется достаточно денежных средств, можно купить электрический унитаз. При большой площади санузла ставят обычное биде. В других случаях покупают крышку-биде.












    Главная | В избранное | Наш E-MAIL | Прислать материал | Нашёл ошибку | Верх
