От 430 до 500 Вт: блоки питания на любой случай, часть 1

Константин Иванов

За прошедший год в нашу лабораторию поступило множество блоков питания. Мы весьма подробно расскажем, какой из них хорош для тех, а какой — для иных случаев. Всегда ли лучше тот, что дороже, и почему порой стоит предпочесть менее мощный вариант.

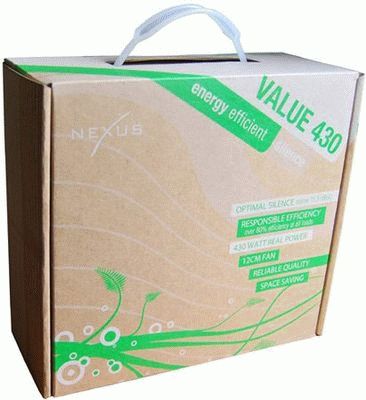

Nexus Value 430W

Страничка продукта

Мощность: 430 Вт

Требования к сети: 115–230 В, 50–60 Гц

Разъёмы: 20+4-pin ATX, 8 (4+4) pin ATX 12V, 4 x SATA, 6 x PATA, 6+2 pin PCI-E, 6 pin PCI-E, 1 x FDD

Максимальная нагрузка: 3.3V — 24A, 5V — 24A, 12V — 80A, — 12V — 0.5A, 5V(sb) — 2.5A

Вентилятор: 120 мм, 350–800 rpm, до 15,5 дБа, 0,18A при 12V

КПД: более 80%

Габариты: 150x125x86 мм

Особенности: практически бесшумный вентилятор

Гарантия производителя: 2 года

Цена: $80


Этот блок питания голландской компании Nexus мы включили в обзор, чтобы показать, что мощь и потенциал БП не всегда определяется количеством ватт в спецификациях.


Представьте себе, в наших тестах эта 430 Вт модель выдержала многомесячную работу в составе ПК, куда входил 4-ядерный разогнанный процессор Intel Core Quad Q9400 2,66 Мб 1333 МГц и (внимание!) Radeon HD 5870. А всё потому, что сила тока по линии 12V — 80A. Два кабеля питания видеокарт со штекерами 6+2 и 6 контактов — физически отдельные. Интересно, что AMD для вышеназванной видеокарты рекомендует использовать БП мощностью от 650 Вт, оно и понятно — производитель перестраховывается на случай недобросовестных изготовителей.

Язык не поворачивается назвать эту модель бюджетной ещё и потому, что она несёт в себе 6 PATA и 4 SATA разъёма и по части энергоэффективности отвечает требованиям стандарта 80PLUS. И всё это в корпусе с очень маленькой длиной — 12.5 см, как раз чтобы поместился 120 мм вентилятор.

Столь же высокий уровень продукта отражает наличие оплетки проводов, которая не только предотвращает старение и обрыв кабелей, но и способствует более аккуратной укладке.

Фирменная фишка продуктов Nexus — это тишина в работе. Nexus Value 430W не стал исключением, — перед нами вообще одна из самых тихих вентиляторных моделей: обороты крыльчатки вентилятора MH1225L12S — произведения компании Muhua Industrial — не превышают 800 в минуту. Подшипник же у него практически бесшумный, не трещит. Неудивительно, что ваш покорный слуга, проводя тестирование «тихих» систем, предпочитает использовать БП Nexus.

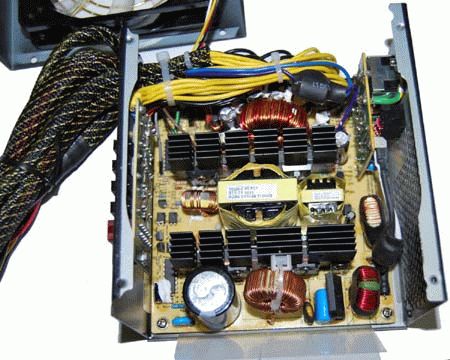

C точки зрения схемотехники мы имеем дело с весьма продвинутым решением, оснащённым многоуровневой системой защиты от короткого замыкания, скачков напряжения и т. п. Главный конденсатор Teapo 450 В 220 мкФ хоть и тайваньский, а не японский, но отличный — способный работать при температуре до 85 °C.



Ток, выдаваемый БП под нагрузкой, радует минимальным отклонением — не более 2–3 %. Наши коллеги с портала Overclockershq.com писали о проседании линии 3.3 В до 2.45 В — нам подобных результатов достичь не удалось, минимальное значение, до которого просела линия в наших тестах — 3.27 В, что укладывается в пределы однопроцентного отклонения.

Вообще, претензий к этому БП у нас только две. Первая — это короткие провода, которых будет явно недостаточно в корпусах с нижним расположением БП, и отсутствие ушек-прихваток на PATA-разъёмах. Причем первое замечание легко устранить, применив удлинители, а насчет второго, к сожалению, почти рассмотренные нами модели (кроме БП Enermax) страдают тем же. Очевидно, разработчики экономят на всём, даже на пластике.

Благодаря своим скромным размерам Nexus Value 430W, рекомендуется для использования в mATX и mini-ITX корпусах, вроде Lian-LiPC-Q07.

NaviPower NP-A450

Страничка продукта

Стандарт: ATX 12V 2.2

Мощность: 450 Вт

Мощность других представителей в линейке: 300/ 400 / 500 / 600 Вт

Требования к сети: 115–230 В, 50–60 Гц

Разъёмы: 20+4-pin, 4pin ATX 12V, 2 x SATA, 5 x PATA, 6 pin PCI-E, 2 x FDD

Максимальная нагрузка: 3.3V — 24A, 5V — 24A, 12V — 80A, — 12V — 0.5A, 5V(sb) — 2.5A

Вентилятор: 120 мм GlobeFan S1202512L, 0,18 А

Габариты: 150x160x86 мм

Вес: 1.55 кг

Цена: $35


А вот другой БП — NaviPower NP-A450 — как раз пример классической бюджетной модели.


Потери относительно Nexus Value 430W:

1) вместо 8(4+4) — контактного разъёма для питания процессора только 4-контактный

2) кабели не имеют оплетки

3) только 2 SATA

4) всего один PCI-E

5) меньший ток по 12В

Кроме того, это OEM-продукт, так что на красивую упаковку не рассчитывайте. Длина корпуса на 3.5 см больше, ну и вентилятор пошумнее будет. Тем не менее, NP-A450 можно отнести к разряду очень тихих моделей, вполне годных для сборки ПК, работающего ночью в спальне.

И ещё надо учесть, что все вышеперечисленные минусы сопровождаются в данном случае ещё и значительной разницей в цене — модель почти на 50 % дешевле всё того же БП Nexus. А это открывает дорогу в бюджетный сектор настольных ПК или в автопарк компактных mATX-решений, предназначенных для медиацентров, где как раз в большинстве случаев не нужно усиленное питание видеокарт, процессора и т. п.

В основе системы питания два электролитических конденсатора 820 мкФ, 200 В производства малоизвестной компании Asia X. (Фото внутренностей будет чуть позже, и вы поймёте почему). Пайка немного неаккуратная, но обрадовал гриль вместо решетки. Что касается стабильности тока, то производителю удалось вписаться в допустимые 2–4 % отклонения, причём пиковая мощность составляет 480 Вт, что даже выше заявленного.

Вердикт — тихая, стабильная бюджетная модель для ПК начального и среднего уровня. В интернет-магазинах Москвы цена начинается с 950 рублей, что не может не радовать. Отдельного упоминания стоит тот факт, что бренд NaviPower принадлежит российской компании Navicom — нашим соотечественникам удалось сделать ставку на производителя, который может выпускать качественный и недорогой продукт, что очень актуально при дичайшей конкуренции.

Huntkey Balance King 4500

Страничка продукта

Стандарт: ATX12V 2.3

Мощность: 450 Вт

Мощность других представителей в линейке: 300 / 350 / 400 / 450 / 500 / 600 Вт

Требования к сети: 90 — 264 В, 47–63 Гц

Разъёмы: 20+4-pin ATX 2.3, 4+4pin ATX 12V, 4 x SATA, 2 x PATA, 2 x 6+2 pin PCI-E, 1 x FDD

Максимальная нагрузка: 3.3V — 25A, 5V — 20A, 12V — 36A, — 12V — 0.5A, 5V(sb) — 2.5A

Вентилятор: 120 мм Hengyang RDM1225S, 0,23А

Время наработки на отказ (MTBF): 50000 часов

КПД: свыше 70 % при 230 В

Габариты: 150x160x86 мм

Особенности: сертификация SLI-Ready

Гарантия производителя: 2 года

Цена: $70


А вот этот БП уже поинтереснее. И не только тем, что отвечает практически всем современным требованиям: 4 SATA, 8-pin CPU, 2 x 6+2 pin. Данный БП заработает даже при очень невысоком напряжении в 90 В, также стоит упоминания тот факт, что в ждущем режиме ему достаточно менее 1 Вт при токе менее 0.1 A по каналу +5VSB. Хорошая экономия электроэнергии. Хотя вместе с этим из-за облегчённой подсистемы питания характеристики БП немного не дотягивают до стандарта 80PLUS.

Из приятностей ещё упомянем оплётку, правда не для всех кабелей, как в случае с Nexus Value 430W, а только для шнура, питающего системную плату.


А вот что точно объединяет эти две модели — так это применение конденсаторов фирмы Teapo. На этот раз разработчики использовали два элемента Teapo номиналом 820 мкФ при напряжении 200 В.


В работе модель показывает очень ровные токи, картинка в целом даже получше, чем у Nexus Value, отклонение зачастую составляет не более 1 %. Два кабеля 6+2-контактов и сила тока 36 A по линии 12 В позволяют собрать SLI-систему из двух видеокарт типа GeForce 250. С одиночной Radeon HD 5870 наш подопечный тоже справился, хотя немного (если прислушиваться) посвистывал, проходя тяжелейший тест Furmark.

И всё бы хорошо, но ситуацию немного портит вентилятор, шум которого теряется днём, но ночью заметен — в том случае, если вы собрали ПК из тихих компонентов. Хотя, конечно, никто не мешает впаять в кабель резистор, снижающий обороты, или вообще заменить "вертушку".

Что ещё запомнилось — два кабеля, на которых совмещены разные типы разъемов: 2 x SATA + 1 PATA. Это очень удобно, когда нужно подключить разные устройства, допустим винчестер и вентилятор, либо превратить 1 PATA в 2 SATA с помощью переходника, тем самым подключив с помощью одной ветки сразу 4 жестких диска. Совсем неплохо для 450 Вт модели.

В линейке присутствуют аж 6 моделей мощностью от 300 до 600 Вт, что даёт пользователю широкий выбор, чтобы каждый вложенный рубль был оправдан. Интересно, что у нашей 450-ваттной модели прихваток для molex-разъемов нет, но у версии мощностью 600 Вт они присутствуют.

Стало быть, БП серии Huntkey Balance King хороши как для бюджетных ПК, так и для игровых станций начального и среднего уровня. Также стоит обратить внимание на эти модели, если в вашем доме регулярно случаются скачки напряжения. Кроме того, Huntkey Balance King 4500 достоин внимания любителей нижнего расположения БП — длина соответствующих кабелей составляет 50 сантиметров.

NaviPower NP-A500

Страничка продукта

Стандарт: ATX 12 V.2.2

Мощность: 500 Вт

Мощность других представителей в линейке: 300/ 400 / 450 / 500 / 600 Вт

Требования к сети: 115–230 В, 50–60 Гц

Разъёмы: 20+4-pin, 4pin ATX 12V, 1 x SATA, 5 x PATA, 2 x 6+2 pin PCI-E, 2 x FDD

Вентилятор: 120 мм GlobeFan S1202512M, 0.30 А

КПД: более 70 % при полной нагрузке

Габариты: 150x160x86 мм

Цена: $60


Вопреки обыкновению, представители линейки NaviPower NP-Axxx разительно отличаются друг от друга, поэтому мы решили рассмотреть три модели, ведь это поможет сделать правильный выбор.

500-ваттная версия в российской рознице на $25 дороже, чем 450-ваттная. Давайте посмотрим, насколько оправдана это разница. Итак, за лишний четвертак пользователь получает все кабели в оплетке и два 6+2-контактных разъема PCI-E, вместо одного 6-контактного PCI-E. Последнее упрощает подключение некоторых топовых видеокарт NVIDIA.


Во всём остальном, вы удивитесь — потери. Несмотря на то, что сайт разработчиков глаголит, что SATA-разъёмов — 4, на самом деле он всего один, ничтожно мало по современным меркам, при 5 PATA «штырьков». Невольно вспоминаются системные платы типа EVGA nForce 790i Ultra SLI, имеющие в комплектации 3–6 переходников SATA — PATA, что в тему.

Вентилятор потребляет больший ток: 0,3 против 0,18 А и шумит сильнее. Мы не рекомендовали бы данную модель для тихих ПК, хотя по меркам индустрии шум невелик — ниже среднего. Сравнивая внутренности двух моделей, мы склонились к тому, что 450 Вт экземпляр (на фото слева) имеет более богатую элементную базу и более массивный радиатор.


В общем, все наши симпатии оказались на стороне младшей модели из этих двух, тем более, и цена чуть ли не в 2 раза ниже.

Оба БП имеют несколько степеней защиты: SCP (защита от короткого замыкания выхода блока питания), OPP (защита от перегрузки блока по суммарной мощности по всем выходам) и OVP (защита от превышения выходных напряжений), но не являются образцами для подражания — бывает и получше. Что касается токов, то свои 500 Вт модель выдает честно. Крайние отклонения по токам составляют 3–5 %,что вписывается в пределы нормы.

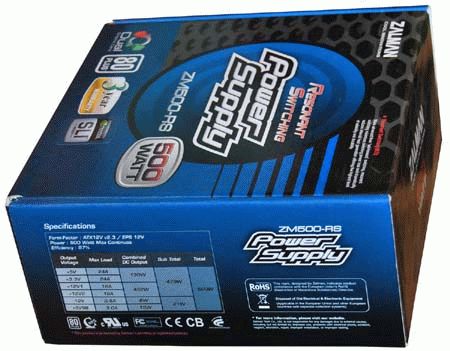

Zalman ZM500-RS

Страничка продукта

Мощность: 500 Вт

Стандарт: ATX12V 2.3 / EPS12V 2.91

Требования к сети: 100–240 В, 47–63 Гц

Разъёмы: 20+4-pin ATX, CPU 4+4-Pin (EPS12V), 6 pin PCI-E, 2 x 6 pin PCI-E, 4 x SATA, 4 x PATA, 1 x FDD

Максимальная нагрузка: +3.3 В — 24 A, +5 В — 24 A, +12 В — 36 A (44A в пике), — 12 В — 0.5 A, +5 В (sb) — 3 A

Вентилятор: 120 мм Power Logic PLA12025S12L, 0,12A

КПД: 80–87 %, 80 PLUS BRONZE

Габариты: 150x140x86 мм

Особенности: соответствие спецификациям SLI-Ready и 80 PLUS Bronze

Цена: $90


А теперь давайте проведём сравнение бюджетного 500-ваттника с более дорогой моделью Zalman.


Южнокорейский блок питания на два сантиметра короче по длине. Стандарт ATX12V 2.3 обязал производителя предоставить полноценный 8-штырьковый разъём (4+4 контакта). Есть 4, а не 1 SATA.

120 мм вентилятор с гидродинамическим подшипником работает при 0,12 А, шума оборотов лопастей не слышно даже при большой загрузке. Однозначно подходит для тихого ПК.

Сила тока в 36 (44 пиковых) А по линии 12 В позволяет работать с двумя видеокартами типа GeForce GTX 285 / Radeon HD 4890 или с любой топовой одиночной видеокартой, включая новомодную 2-ядерную модель Radeon HD 5970.

Это единственный БП в первой части нашего тестирования, соответствующий спецификации 80 PLUS Bronze. Пока ещё число подобных моделей мощностью 500 Вт и ниже можно пересчитать по пальцам.

В комплекте, помимо обязательного кабеля питания и болтиков, есть пять стяжек для кабелей и наклейка. В цепи питания, как и в случае с Nexus Value 430W, используется конденсатор компании Teapo 450 В, способный работать при температуре до 85 ?С.


Вот только ёмкость на этот раз не 220, а 470 мкФ.

Кабели, естественно, имеют оплетку.


Портит картину лишь относительно маленькая длина процессорного и «материнского» кабелей — по 45.5 сантиметров. Поэтому данную модель мы бы не советовали использовать в корпусах с нижним расположением БП и в Full-Tower «кейсах». Но для этих случаев у Zalman есть модульные модели XT и HP мощностью от 660 и 750 Вт и выше. Вот там длина вышеназванных «шнурков» от 52 сантиметров и больше. С другой стороны, не устанем повторять, что используя удлинители можно заставить практически любой БП работать в любом большом корпусе, так что порой не имеет смысла переплачивать за более навороченные модели.

Возвращаясь к "нашему барану" отметим, что на момент выхода на российский рынок (лето-2009) ZM500-RS стоил 90 евро, а сейчас — 90 долларов США, и такое снижение цены не может не радовать.

Enermax LibertyEco 500W

Страничка продукта

Мощность: 500 Вт

Мощность других представителей в линейке: 400 / 500 / 620 Вт

Стандарт: ATX12V 2.3 / EPS12V 2.91

Требования к сети: 100–240 В, 47–63 Гц

Разъёмы: ATX12V 24 pin, 4pin ATX 12V, 4+4pin ATX 12V, 5 x SATA, 5 x PATA, 2 x 6+2 pin PCI-E, FDD

Максимальная нагрузка: 3.3В — 24A, 5В — 24A, 12В — 38A (теоретически 2 линии по 22A), — 12В — 0.6A, 5В(sb) — 3A.

Вентилятор: 120 мм ENERMAX EB122512H, 0.3А, 450-2000 об/мин

Время наработки на отказ (MTBF): 100000 часов

КПД: 80–86 % КПД при 20 до 100 % нагрузке, 80 PLUS

Габариты: 150x140x86 мм

Среднее время безотказной работы (MTBF): более 100 тысяч часов

Особенности: возможность круглосуточной работы при 40 °C, готовность подключения кабелей для будущего поколения видеокарт с 10-ю и 12-pin

Гарантия: 3 года

Вес: 1,8 кг (без доп. кабелей)

Цена: $130


Может ли 500-ваттник быть ещё навороченнее, чем только что рассмотренный БП Zalman? Конечно да! Давайте прибавим $40, и посмотрим, что из этого выйдет. Если касаться аппаратной части, то у нас прибавка на один SATA и один PATA-разъём. Второй штекер для питания видеокарты может быть 8-контактным.

По габаритам одинаковы, по силе тока на линии 12 В и по показателям КПД — тоже практически паритет. По части шума у Enermax на низких оборотах небольшой выигрыш, так как обороты лопастей стартуют с очень медленных 450 об./мин. Зато если БП загружен по полной, и при этом температура высокая (БП имеет верхнее расположение), то работа вентилятора становится слышна, чего не скажешь о модели Zalman, тихой всегда. В общем, и тут паритет.

Теперь давайте об отличиях: модель Enermax модульная, то есть все кабели, кроме процессорного и «материнского», отстёгивающиеся. Об этом, собственно и говорит слово Liberty (свобода) в названии. А это, в свою очередь позволяет аккуратно, без лишних «соплей» собрать ПК, особенно если речь идёт о mATX и mini-ITX корпусах, где свободное пространство на вес золота. Причём длина кабелей позволяет использовать БП и в больших корпусах с нижним расположением блока питания. Ко всем модульным моделям Enermax кладёт в комплект чехол, что также добавляет стоимости.


На этом плюсы не заканчиваются. Как мы уже отмечали выше, PATA-разъемы имеют удобные ушки-прихватки, а схемотехника на порядок лучше. Во входном выпрямителе — конденсатор серии HP3 ёмкостью 330 мкФ (400В) японской компании Hitachi, работающий при температуре до 85 ?С. В выходном каскаде конденсаторы JP CE-TUR ёмкостью до 2200 мкФ, рассчитанные на максимальную температуру до 105?С.


Токи у LibertyEco 500W ровные, не отклоняющиеся от идеального значения более, чем на 1–3 %.

Вернитесь к обзору NaviPower NP-A500 — и вы оцените, насколько тут выше электромагнитная защита. Модель имеет схему защиты от пониженного напряжения, перегрузки по току и напряжению, пониженного напряжения, перегрева и короткого замыкания.(OCP, OVP, UVP АC amp; DC, OPP, OTP и SCP).

Стоит ли это $40 — решать вам. Учитывая, что качественный БП проживает три, четыре и более апгрейдов, мы бы рискнули посоветовать переплатить.

Итоги

В следующей части мы рассмотрим популярные модели мощностью от 600 до 850 Вт, а пока хочется подвести промежуточные итоги.

Nexus Value 430W — один из самых тихих блоков питания, самый компактный в своем классе, способный «тянуть» даже топовую одноядерную видеокарту вкупе с 4-ядерным процессором. Если вам посчастливится достать этот БП, то вы не будете разочарованы. Надеемся, российские дистрибуторы станут охотно возить продукцию Nexus, ибо разлетается она, как горячие пирожки.

Enermax LibertyEco 500W — качественный блок питания. Можно не боясь советовать для сборки надежной производительной системы. Для тех, кто любит действовать по принципу "купил, установил и забыл".

Zalman ZM500-RS — в этой модели нет ничего лишнего, за что можно было переплачивать (например, далеко не все любят длинные кабели и нижнее расположение БП). Тихая работа, превосходный КПД и ровные токи, а также аккуратная оплётка будет многим по нраву.

Huntkey Balance King 4500 — блоки питания этой серии годятся для установки в корпуса с нижним расположением БП и имеют защитную оплётку кабелей, плюс — очень ровные токи. Вентилятор, конечно, издает немало шума, но является гарантией безупречного охлаждения, что в некоторых случаях важнее тишины.

NaviPower NP-A450 — является лучшей бюджетной моделью своей ценовой категории. Если вы собираете недорогой, но тихий, и надежный ПК, то обязательно обратите внимание на эту модель. Как правило, бюджетным «материнкам» не требуется питание для 8-контактного разъёма процессора. Это относится также к ITX и некоторым mATX-решениям.

До встречи во второй части!
