  • Глава 5. Сверхдальние пушки и экзотические снаряды

    23 марта 1918 г. в 7 часов 20 минут утра в центре Парижа на площади Республики раздался сильный взрыв. Парижане в испуге обратили взоры к небу, но там не было ни цеппелинов, ни аэропланов. Предположение, что Париж обстреливала вражеская артиллерия, поначалу никому не приходило в голову, ведь линия фронта находилась в 90 км западнее города. Но, увы, таинственные взрывы продолжались. До 7 августа 1918 г. немцы выпустили 367 снарядов, из которых 2/3 попали в центр города, а треть — в пригороды.

    Фирма Круппа специально для обстрела Парижа изготовила сверхдальние пушки калибром 210 мм и длиной ствола 160 калибров. Уникальный длинный ствол имел сложнейшую конструкцию и поддерживался от прогиба стальными канатами, крепившимися к стальным стойкам.

    Снаряд весом 103–118 кг был (обратим внимание!) обычного типа с двумя ведущими поясками. Вес взрывчатого вещества в снаряде — 7 кг, вес порохового заряда — 250 кг. При начальной скорости 1578 м/с наибольшая дальность составляла 120 км. Стреляла пушка с бетонного основания. Общий вес установки достигал 750 т.

    Некоторые авторы ошибочно называют эту сверхдальнюю пушку «Большой (или Толстой) Бертой». На самом деле «Большой Бертой» немцы называли 42-см мортиру, а это орудие называлось «Коллосаль». В историю же «Коллосаль» вошел как «Парижская пушка».

    Вслед за немцами работы по созданию сверхдальних орудий в 1918–1919 гг. начали французы, англичане и американцы. Они создали несколько оригинальных конструкций сверхдальних пушек.

    Несмотря на голод и Гражданскую войну, ряд русских морских и сухопутных артиллеристов приступили к созданию сверхдальних орудий. В России работы шли по двум направлениям: создание особых сверхдальних (в 100 и более калибров) пушек с обычными поясковыми снарядами и по линии переделки штатных орудий для стрельбы снарядами новых типов.

    Осенью 1918 г. начальник Главного артиллерийского полигона В. М. Трофимов предложил учредить Комиссию по особым артиллерийским опытам (Косартоп) для исследования возможностей создания сверхдальних орудий. В декабре того же года большевистский Военно-законодательный совет постановил организовать такую комиссию под председательством Трофимова. В нее вошли лучшие специалисты в области артиллерии — Н. Ф. Дроздов, И. П. Граве, Г. А. Забудский, Ф. Ф. Лендер, В. И. Рдултовский и др.

    В работах Косартопа участвовали почти все профессора Артиллерийской академии: начальник академии С. Г. Петрович, Н. Ф. Дроздов (внутренняя баллистика, проектирование орудий), И. П. Граве (внутренняя баллистика), В. М. Мечников (внешняя баллистика), А. В. Сапожников (химия, взрывчатые вещества, пороха), И. А. Крылов (металлургия), а также преподаватели О. Г. Филиппов, Ф. Ф. Лендер и др.

    В качестве научных консультантов были приглашены академики АН. Крылов (математика, механика), В. Н. Ипатьев (химия, взрывчатые вещества), П. П. Лазарев (физика), профессора Н. Е. Жуковский (механика, аэродинамика), С. А. Чаплыгин (гидромеханика), Н. Н. Бухгольц и В. П. Ветчинкин (газодинамика), Н. П. Молчанов (метеорология) и др.

    Важнейшей задачей Косартопа была разработка систем сверхдальней стрельбы. Для опытов по созданию сверхдальних пушек в 1920–1921 гг. Трофимовым было спроектировано «экстрадальнее орудие» на базе штатной 6/45-дюймовой пушки Кане.

    В 1923–1926 гг. на заводе «Большевик» переделали две 6/45-дюймовые пушки Морского ведомства № 228 и № 281 в экстрадальние орудия. Обе пушки были установлены на родных корабельных станках Кане на центральном штыре. Длина обеих пушек составляла 120 калибров (то есть около 9144 мм), а вес откатных частей — 9100 кг. Пушка № 228 имела длину нарезной части 7628 мм (100,4 калибра), а у второй пушки (№ 281) нарезная часть была существенно меньше — 5364 мм, то есть 70,5 калибра, а затем нарезка кончалась, и канал на протяжении около 30 калибров был гладким.

    При стрельбе 22 июля 1926 г. из пушки № 228 снарядом весом 6,5 кг была достигнута начальная скорость 1325,5 м/с при давлении в канале 3185 кг/см2. Длина отката при этом составила всего 70 мм.

    Опыты с пушкой № 228 проводились до середины 1930-х годов, а в 1939 году она поступила в Артиллерийский музей, где и находится поныне.

    Уже в конце 1918 г. стало ясно, что на создание специальных сверхдальних орудий нужны огромные средства, которых у Советской республики нет и не предвиделось. И вот большинство специалистов Косартопа предлагает большевистскому руководству пойти «иным путем» и разрабатывать подкалиберные и беспоясковые снаряды для сверхдальней стрельбы.

    Проект первого подкалиберного снаряда был разработан Е. А. Беркаловым летом 1918 г. Специальная комиссия, возглавляемая академиком А. Н. Крыловым, подтвердила ценность изобретения. 26 ноября того же года на заседании Совнаркома под председательством В. И. Ленина было решено выдать Беркалову вознаграждение в размере 50 тыс. рублей.

    С начала 1941 г. подкалиберные снаряды нашли широкое применение в противотанковых пушках, а уже в 60-х годах XX века подкалиберные снаряды окончательно вытеснили из боекомплектов противотанковых и танковых орудий обычные (калиберные) бронебойные снаряды. Но подкалиберные снаряды для сверхдальней стрельбы имели другую конструкцию и другие функции. Действительно, применение подкалиберных снарядов позволяло существенно увеличить дальность стрельбы, не меняя типа орудия. Но, с другой стороны, вес подкалиберного снаряда снижался, и резко уменьшалась бронепробиваемость по бетону и фугасное действие. Наконец, в несколько раз возрастало рассеивание снарядов. Поэтому после Второй мировой войны во всех армиях мира подкалиберные снаряды используются исключительно для стрельбы по танкам, и то на небольшие дистанции — до 2–4 км.

    Начиная с 1876 г. — в Германии, с 1877 г. — в России, а несколько позже и в других странах в снарядах нарезных орудий стали делать ведущие медные пояски (обычно 2). Но в период перехода от гладкоствольных орудий к нарезным (1850–1876 гг.) в мире было создано несколько десятков систем нарезных орудий. Так, первые (в XIX веке) орудия капитана сардинской артиллерии Кавелли, созданные в 1846 г., имели два глубоких выреза. Чугунные снаряды продолговатой формы отливались с двумя готовыми ребрами, которыми снаряд вставлялся в нарезы. В 1848 г. Россия заказала в Швеции 203-мм орудие системы Кавелли. На седьмом выстреле оно разорвалось, и Артком ГАУ решил прекратить опыты с этими пушками. В Англии в 1850 г. было испытано три орудия Кавелли, из которых два сразу же разорвались.

    В 1850–1865 гг. было создано несколько десятков опытных орудий, у которых выступы снаряда (нарезы) вставлялись в нарезы орудий (то есть нарезные снаряды). Так, в Австро-Венгрии даже приняли на вооружение орудия системы Ленка, у которых сечение канала орудия и сечение снаряда имели вид храпового колеса, образованного дугами спиралей.

    Но ни одна из таких систем не получила особого распространения. Причиной этого была сложность изготовления и заряжания, а также заклинивание снарядов в канале, часто приводившее к разрыву стволов.

    Особо следует рассказать о полигональных снарядах, то есть о снарядах, имеющих в сечении форму правильного многоугольника. Полигональная система Витворта (Whitworth), английского инженера, владельца мастерской в Манчестере, перешедшей затем во владение фирмы «Амстронг, Витворт и K°», была предложена в 1854 г.[35] В этой системе канал орудия представлял собой шестигранную призму со слегка выпуклыми сторонами, скрученную по оси.

    Продолговатый снаряд Витворта сзади суживался для уменьшения сопротивления воздуха. Витворт обосновывал такое устройство зарядной части снаряда на примере принятой формы корпуса корабля. В средней своей части снаряд имел форму, соответствующую каналу. При таком устройстве и точной отделке снаряд прилегал большей частью своей поверхности к стенкам канала, и ему могла сообщаться большая скорость вращательного движения, так как можно было давать большую крутизну скручивания канала без опасения срыва ведущих частей снаряда. Благодаря этому Витворт мог в то время при длине снаряда в 4–5 калибров довести относительный заряд до 1/6, а крутизну нарезов (длину их хода) до 20 калибров и получить настильность траектории, меткость и дальнобойность, далеко превосходящие те, что наблюдались при другой системе нарезов.

    В 1858 г. были проведены опыты с первым орудием Витворта — 47-мм пушкой с весом ствола 143 кг. На опытах выявилось, что снаряд системы Витворта в 6 калибров длиной и весом 2,7 кг при стрельбе зарядом в 283,5 г при ударе под углом от нормали в 35° пробивает железную плиту в 50 мм, а под углами в 45° и 65° — плиту в 45 мм. Снаряд длиной в 3,5 калибра с плоской головой пробивал плиту в 45 мм при угле встречи 45°. Снаряды же остроголовые 21/4 калибра длиной при угле встречи 45° пробить плиты толщиной в 43 мм не могли.

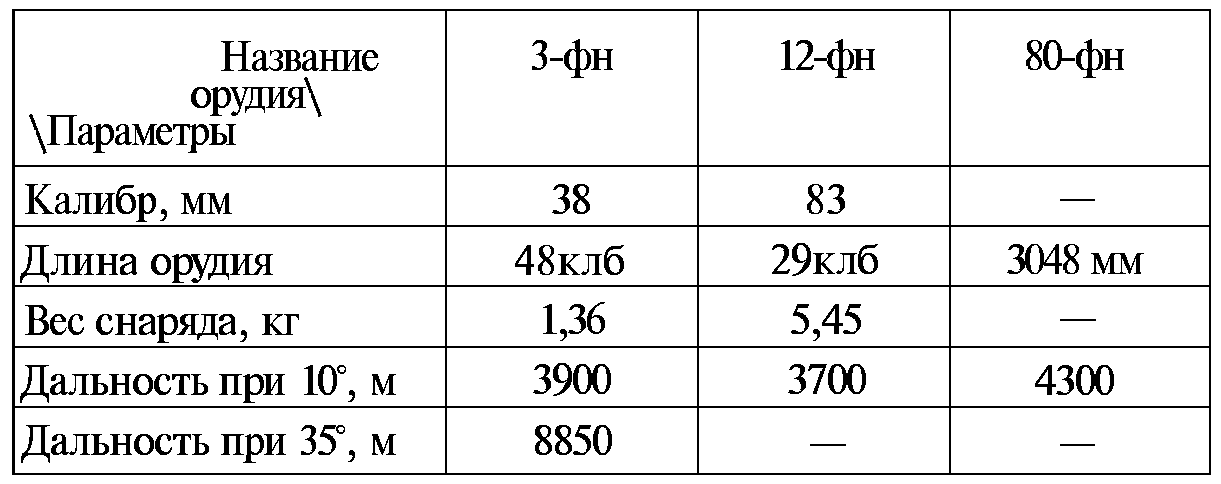

    В 1860 г. в Англии испытывались три орудия системы Витворта со следующими данными:


    Таблица 15. Данные орудий системы Витворта

    Среднее вероятное продольное отклонение снаряда колебалось от 1/100 до 1/250 дальности стрельбы.

    В 1868 г. 230–210-мм пушка Витворта показала рекордную дальность стрельбы для того времени — 10,3 км при угле возвышения 33° и весе снаряда 113 кг.

    В 1870 г. во Франции прошли испытания 69-мм и 43-мм полигональные пушки Витворта, заряжающиеся с дула. По сравнению с французскими нарезными пушками калибра 87 мм они показали лучшие результаты, и небольшое число полигональных орудий было изготовлено для французской армии.

    В ходе войны 1877–1878 гг. турки применяли против русских 76-мм горные пушки системы Витворта.

    В 80-х годах XIX века в Бразилии была изготовлена 229-мм пушка Витворта длиной в 29 калибров. Вес снаряда 184 кг, начальная скорость 640 м/с, давление в канале ствола 2556 кг/см2.

    В 1863 г. Витворт доставил в Россию два заказанных ему полигональных орудия:


    Таблица 16. Данные орудий системы Витворта

    32-фунтовые орудия, заряжавшиеся с дула, разорвались в казенной части на 249 выстреле. По мнению русского Артиллерийского комитета, орудия испытания не выдержали, и дальнейшие опыты с ними были прекращены.

    Русское Военное ведомство приняло в 1865–1866 гг. «прусскую систему» нарезов для снарядов со свинцовыми оболочками, а в 1877 г. — новую систему нарезов, также пришедшую из Германии. Первая система получила название обр. 1867 г., а вторая — обр. 1877 г. Система нарезов обр. 1877 г. со снарядами, имеющими медные пояски, с небольшими изменениями используется до сих пор.

    К началу 90-х годов XIX века о полигональных орудиях напрочь забыли во всех странах. Дело в том, что полигональные орудия имели ряд существенных недостатков. Это и технологическая сложность изготовления стволов и снарядов. Заряжание их было крайне сложно. Одно дело, когда на полигоне с натренированным расчетом и в присутствии инженеров фирмы, и совсем другое — в полевых условиях. Живучесть полигональных орудий была невысока. И, наконец, полигональные снаряды длиной 6 и более калибров имели неправильную траекторию полета, то есть попросту кувыркались. Разумеется, кувырканье происходило при стрельбе на значительную дальность, а при стрельбе по броне на расстоянии нескольких сотен или десятков метров полет был относительно правилен.

    Лишь в 1920-х годах французский инженер Шарбонье попытался повторить опыт Витворта. Он заменил штатный ствол 155-мм пушки Шнейдера обр. 1917 г. полигональным стволом той же длины. Штатная пушка стреляла 43,3-килограммовым снарядом на 15–16 км, а полигональная — 90-килограммовым снарядом на 19 км. Тем не менее по вышеуказанным причинам опыты Шарбонье прекратили.

    А вот в СССР в 1920–1930-х годах испытывались десятки полигональных орудий калибра от 76 до 356 мм. Что же произошло? Неужели наши инженеры, военные и политики не могли «заглянуть в святцы», то есть в архивы ГАУ, и почитать об опытах с пушками Витворта на Волковом поле в 1863 г.? Увы, нашу артиллерию до 1938 г. мотало из стороны в сторону, от одной кампании к другой.

    Попробуем конкретно установить, кто же был ответствен за выкрутасы в артиллерии, да и не только в ней. Советские историки нагло врали нам до 1956 г., что Красной Армией в 1918–1925 гг. руководил лично товарищ Сталин. Потом стали врать, что военными делами занимался Ленин. На самом же деле 4 марта 1918 г. председателем Высшего военного совета стал Лев Давидович Бронштейн (псевдоним Троцкий). И с этого времени он становится неограниченным начальником в РККА. Лишь 6 января 1925 г. Троцкий был освобожден от должности наркома по военным и морским делам СССР.

    Родился Лев Давидович в 1879 г. в семье зажиточного арендатора, окончил реальное училище (то есть по теперешним понятиям — ПТУ). Затем стал профессиональным революционером и больше нигде не учился.

    Заместителем председателя Реввоенсовета[36] Троцкого был Эфраим Маркович Склянский. Родился он в 1891 г. в мещанской семье. Учился, но не окончил медицинский факультет Киевского университета, в 1914–1917 гг. работал врачом.

    Троцкого выслали из страны, а Склянский таинственным образом утонул, катаясь на лодке на озере в США, куда был отправлен в загранкомандировку.

    На место этой пары «специалистов» пришли не менее колоритные фигуры. Одним из них был Тухачевский Михаил Николаевич, с 1931 г. заместитель председателя Реввоенсовета и начальник вооружений РККА, с 1934 г. заместитель наркома обороны по вооружению. Родился он 4 февраля 1893 г. в имении Александровское Дорогобужского уезда Смоленской губернии, мать прижила его от местного помещика. Образование: окончил в 1914 г. Александровское военное училище, больше он нигде не учился, а только учил других.

    Вот передо мной книжка С. Будаевского «Курс артиллерии — руководство для военных училищ», Санкт-Петербург, 1912 г. Обратим внимание — это 8-е издание, то есть переиздавалась книга ежегодно. Написан сей курс на уровне советских учебников для допризывников. Вот по Будаевскому Тухачевский и прошел ликбез по артиллерийскому делу. Увы, подпоручик Тухачевский в отличие от лейтенанта Бонапарта трактатов по баллистике не писал. Боевой опыт мировой войны у подпоручика был близок к нулю. На фронт он попал в конце сентября 1914 г., а уже 21 февраля 1915 г. оказался в плену. В октябре 1917 г. ему каким-то образом удалось бежать из лагеря военнопленных в крепости Ингольштадт и добраться до Парижа. В конце 1917 г. Тухачевский появляется в Петрограде, а в феврале 1918 г. едет в Москву.

    Древняя столица становится Тулоном для нашего великого маршала. В Москве Тухачевский останавливается у своего давнего приятеля Н. Н. Кулябко. До революции Кулябко был посредственным музыкантом, а в начале марта 1918 г. становится членом ВЦИК. В это время Ленин и Троцкий надумали создать институт военных комиссаров. И вот Кулябко назначается заместителем председателя Всероссийского бюро военных комиссаров. Естественно, что Кулябко решил порадеть приятелю, а заодно избавиться от безработного нахлебника. 5 апреля 1918 г. по рекомендации Кулябко и секретаря ВЦИК А. С. Енукидзе Тухачевского принимают в РКП(б). А уже 27 мая бывший подпоручик вместе с левым эсером бывшим прапорщиком Ю. В. Саблиным в качестве военных комиссаров поставлены присматривать за начальником Московского района обороны Западной завесы бывшим генералом К. К. Бановым!

    28 июня 1918 г. бывший подпоручик вступает в командование 1-й армией Восточного фронта. Так началась карьера «великого полководца».

    Что же касается наркома тяжелой промышленности Серго Орджоникидзе и его заместителя Ивана Петровича Павлуновского, то они и военных училищ не оканчивали.

    Орджоникидзе в 1901–1905 гг. учился в фельдшерской школе и, видимо, ее так и не окончил. А Павлуновский вообще нигде, кроме как в церковно-приходской школе, не учился. Зато Павлуновский еще ведал и мобилизационным управлением РККА. Вот эта славная троица дилетантов и вершила судьбами нашей артиллерии.

    В такой обстановке и начали «ловить рыбку в мутной воде» любители беспоясковых снарядов.

    Фокус 1-й — полигональные снаряды

    В конце 1920-х — начале 1930-х годов в СССР была предпринята попытка перевооружения всей сухопутной и морской артиллерии на полигональные орудия. Официальные военные историки возмутятся — ни в одной из многочисленных книг по истории нашей артиллерии нет ни слова о советских полигональных орудиях. Вроде бы их и не было. Но, увы, остались военные архивы, которые сейчас так неохотно открывают «лампасники».

    Начнем в порядке возрастания калибра — с сухопутной артиллерии. Наиболее многочисленной в 1920-х годах была дивизионная артиллерия, и в 1930–1932 гг. в полигональные были переделаны несколько 76-мм пушек обр. 1902 г. Канал их имел 10 граней, калибр (диаметр вписанной окружности) был 78 мм. Гильза та же, соединение каморы с гранями коническое. В 1932 г. при стрельбе полигональным снарядом П-1 весом 9,2 кг достигнута дальность 12 850 м, а снарядом П-3 весом 11,43 кг — 11 700 м. Однако технология изготовления полигональных снарядов оказалась очень сложна. Заряжать орудие таким снарядом долго, и расчет должен был состоять буквально из виртуозов. Чтобы получить выгоду в весе, надо сделать длинный полигональный снаряд, но при длине около 6 калибров снаряды давали большое рассеивание, а при длине 7 калибров кувыркались в полете вопреки всем расчетам.

    От полевой артиллерии перейдем к корпусной.

    В начале 1930-х годов был создан проект переделки 152/36-мм пушки обр. 1931 г. в полигональную. Был изготовлен и испытан опытный образец полигональной пушки.


    Данные полигональной пушки (по проекту)

    Диаметр по грани (по вписанной окружности), мм — 156

    Диаметр по ребру, мм — 164

    Длина пути снаряда, мм — 4385

    Диаметр цилиндрической части каморы, мм — 164

    Объем каморы, л — 18,5

    Число граней — 8


    Баллистические данные: при весе снаряда 60 кг начальная скорость составляла 680 м/с, а при весе снаряда 199 кг-535 м/с.

    Испытания полигонального ствола 152/36-мм пушки прошли неудачно, да и сама пушка на вооружение не поступила. Всего завод «Красный Путиловец» изготовил 16 тел 152/36-мм пушек, но военпред их не принял. И в конце 1932 г. пушка была снята с производства ввиду неустранимых конструктивных дефектов.

    А теперь от корпусной артиллерии перейдем к орудиям большой мощности. С 1932 г. на НИАПе[37] испытывались 152/47-мм пушки Б-10, первоначально на станке от береговой 152/52-мм пушки Виккерса, а позже — на штатном гусеничном лафете. Вес ствола пушки Б-10 составлял 5,3 т. На испытаниях в ходе стрельб обычными поясковыми снарядами весом 49,5 кг при начальной скорости 880 м/с была получена дальность 29,9 км.

    С декабря 1934 г. по май 1936 г. на заводе «Большевик» ствол № 2 пушки Б-10 был перенарезан в полигональный.


    Проектные данные полигональной пушки Б-10 (окончательный вариант)

    Диаметр, мм: описанной окружности — 162,0

    вписанной окружности — 152,4

    Длина каморы, мм — 1485

    Нарезка постоянной крутизны, клб — 12

    Угол наклона нарезов, град — 4°40?5?

    Число граней — 8

    Вес снаряда, кг — 100

    Вес заряда, кг — 20,3

    Начальная скорость, м/с — 638


    В 1933 г. заводу № 65 было дано задание изготовить 400 лафетопробных полигональных снарядов и 100 боевых (из них 50 весом 90 кг и 50 весом 70 кг).

    В июне 1936 г. на НИАПе были произведены стрельбы из полигональной пушки Б-10. Испытания закончились 28 июня 1936 г. и были признаны неудачными. Больше полигональная пушка Б-10 не испытывалась.

    Полигональными должны были стать даже зенитные орудия. Так, с 7 декабря 1935 г. по 16 января 1936 г. были проведены испытания 76-мм зенитной пушки обр. 1931 г. с полигональным лейнером. Канал полигонального орудия в сечении представлял собой правильный многоугольник. У этого лейнера число граней было 10, а их крутизна — 15 калибров. Камора соединялась с гранями уступом.

    Вес снаряда — 7,1 кг, длина — 6,22 калибра. В ходе испытаний получили начальную скорость 794 м/с и дальность 16,5 км, то есть лучшую баллистику, чем у штатного снаряда.

    Особый интерес к полигональным орудиям проявили моряки. В 1933 г. инженер Н. А. Упорников разработал проект переделки 180/60-мм пушки в полигональное 190-мм орудие (рис. 5.1). Для этой цели использовалась расстрелянная к тому времени 180/60-мм пушка, которая, в свою очередь, была получена перестволением 203/50-мм пушки № 1203.


    Рис. 5.1. Полигональный 190-мм снаряд.


    Работы по переделке 180-мм пушки № 1203 в полигональную 190-мм были начаты в 1934 г. на заводе «Большевик». Канал расточили и располировали, но дальнейшие работы были прекращены, так как в присланном на 1935 г. плане работ АНИМИ[38] этой работы не значилось, она была заменена полигональной нарезкой 130-мм ствола.


    Проектные данные 190-мм полигональной пушки

    Диаметр описанной окружности, мм — 200

    Калибр (диаметр по граням), мм — 190

    Длина пути снаряда в канале, мм — 8188

    Объем каморы, л — 61,63

    Число граней — 8

    Угол наклона граней, град — 8°55?37?

    Крутизна граней (постоянная), клб — 20

    Вес полигонального снаряда, кг — 100

    Начальная скорость, м/с — 940

    Максимальное давление в канале, кг/см2 — 3200

    Длина гильзы, мм — 825


    АНИМИ разработал проект переделки серийной 130/55-мм пушки обр. 1913 г. в полигональную. Заводу «Большевик» выдали заказ на переделку 130-мм пушки со сроком готовности 1 октября 1932 г. АНИМИ передал «Большевику» чертежи пушки 23 сентября 1931 г. Отношением от 10 сентября 1933 г. заводу «Большевик» было предписано нарезать 130/55-мм орудие по чертежу АНИМИ № 338.

    На 27 октября 1933 г. начальник АНИМИ приказал 130/55-мм пушку как полигональную «с плана снять», а взамен заводу «Большевик» «надлежит нарезать 130/55-мм пушку № 7 углубленной нарезкой по чертежам, выданным на завод… Нарезку закончить к 15.12.1933 г.».

    Упорников и компания пытались переделать в полигональные и орудия линкоров. Так, в августе 1932 г было решено переделать 305/52-мм пушку в полигональную 166/159-мм (радиус описанной окружности/ радиус вписанной окружности).

    Фокус 2-й — нарезные снаряды

    Как уже говорилось, в 50–70-х годах XIX века были изготовлены десятки систем, снаряды которых имели нарезы или выступы. В советских артиллерийских системах для нарезных снарядов устройство канала мало отличалось от обычных каналов образца 1877 г., основным отличием была несколько большая глубина нарезов. И опять, как было с полигональными снарядами, Артуправление РККА не ограничилось испытанием одного образца, а решило сразу вводить нарезные снаряды во всех типах орудий. Чтобы представить объем испытаний нарезных снарядов, я, как и в случае с полигональными снарядами, буду рассказывать о них не в хронологическом порядке, а по мере возрастания калибра.

    В 1933–1936 гг. на НИАПе проводили стрельбы из 122-мм пушек обр. 1931 г. нарезными снарядами. Для этого был изготовлен ствол с крутизной нарезки 12 калибров, глубиной нарезов 3,0 мм и объемом каморы 9,889 дм3. Стрельба велась нарезными снарядами с глубиной нарезки 3,0 мм.


    Таблица 17. Данные нарезных снарядов

    При стрельбе 10 июня 1936 г. снарядом чертежа 6105 при заряде 5,0 кг достигнута начальная скорость 550 м/с и дальность 14 300 м (при угле возвышения +35°).

    Однако наряду с преимуществом в весе нарезные снаряды имели и ряд недостатков, так как при увеличении длины снаряда сверх 5 калибров резко падала кучность. Заряжание пушек нарезными снарядами производилось весьма «хитрым» способом (чтобы нарезы снаряда входили в нарезы канала), что приводило к существенному уменьшению скорострельности.

    В 1937 г. опыты со 122-мм нарезными снарядами были прекращены.

    В 1932 г. из 152-мм пушек обр. 1910 и 1910/1930 гг. впервые были произведены стрельбы нарезными снарядами, разработанными в АНИИ.[39] Стволы имели штатную крутизну нарезки (25 калибров).


    Таблица 18. Данные стрельбы 11 декабря 1933 г. из 152-мм пушки обр. 1910/1930 г. нарезными снарядами с зарядом 6,0 кг пороха марки 15/7

    Кучность нарезных снарядов оказалась неудовлетворительной. Заряжание нарезными снарядами производилось досыльным способом, то есть с помощью особых приспособлений, что терпимо на НИАПе, но неудобно в полевых условиях. По результатам испытаний конструкторы АНИИ решили увеличить крутизну нарезки для увеличения кучности стрельбы, (рис. 5.2).


    Рис. 5.2. Нарезной 37-мм снаряд.


    В апреле 1933 г. заводу «Баррикады» был заказан ствол 152-мм пушки обр. 1910/1930 г. с крутой глубокой нарезкой. Ствол был предназначен для опытов с беспоясковыми (нарезными) снарядами.


    Данные опытного ствола

    Калибр, мм — 152.4

    Крутизна нарезов, клб — 12

    Число нарезов — 36

    Глубина нареза, мм — 2,8

    Ширина нареза, мм — 9,0

    Ширина поля, мм — 4,23


    Такой ствол был изготовлен и испытан в сентябре 1934 г. Для стрельбы из этого ствола заводу № 73 было заказано 100 нарезных снарядов чертежа 5996 и 100 снарядов чертежа 5719.


    Таблица 19. Данные нарезных снарядов
    Таблица 20. Результаты стрельб нарезными снарядами

    Перспектива увеличения веса 152-мм снарядов в 2–3 раза за счет введения нарезных (беспоясковых) снарядов была крайне соблазнительна для начальства, но добиться удовлетворительной кучности тяжелыми и длинными снарядами так и не удалось. Заряжание нарезными снарядами тоже осталось неудобным.

    14 июля1933 г. в Артуправлении был рассмотрен проект ствола 152-мм пушки Б-10 с углубленными нарезами под нарезные и поясковые снаряды, разработанные АНИИ. Заводу «Большевик» был дан заказ перенарезать ствол № 1 к 1 сентября 1933 г.

    На стволе № 1 нарезы углубили с 1,5 мм до 2,8 мм, а канал ствола для удобства заряжания сделали нарезным. Крутизна нарезов была изменена с 25 до 20 калибров. Объем зарядной каморы не изменился. Ствол был приспособлен для стрельбы нарезными снарядами.

    Однако особых успехов при стрельбе нарезными снарядами достичь не удалось. Мало того, уменьшение диаметра каморы против обыкновенного привело к удлинению каморы и сокращению пути снаряда в канале на 2,5 калибра, что сделало затруднительным подбор зарядов под давление 2850 кг/см2 и начальную скорость 880 м/с при снаряде весом 49 кг. Начальная скорость получена лишь 862–865 м/с при давлении в канале 2965–3024 кг/см2.

    Не обошлось и без попытки перевода на нарезные снаряды основного советского орудия большой мощности — 203-мм гаубицы Б-4. В 1934 г. завод «Большевик» получил заказ на опытный ствол Б-4 для стрельбы нарезными снарядами. Крутизна нарезов ствола постоянная — 12 калибров, число нарезов — 48, глубина нареза — 2 м, ширина нареза — 9 мм, ширина поля — 4,29 мм.

    Изготовление опытного ствола затянулось, и стрельбы из него начались лишь в конце 1936 г. В декабре 1936 года на НИАПе из опытного ствола Б-4 велись стрельбы нарезными снарядами весом 172,5–174,4 кг, длиной 6,25 калибра, снаряженные 22,2 кг взрывчатого вещества. На снарядах имелись нарезы глубиной 1,9 мм.


    Таблица 21. Результаты стрельбы 30 декабря 1936 г.

    * Дальность приведенная (т. е. приведенная к нормальным атмосферным условиям).


    Положительных результатов при стрельбе нарезными снарядами добиться не удалось. А 25 марта 1938 г. Артуправление предложило НИАПу «отправить на завод „Большевик“ не позднее 10.04.1938 г. опытный ствол Б-4 № 128 с крутизной нарезки 12 клб для исправления нарезов». Дальнейшая судьба этого ствола неизвестна.

    Фокус 3-й — подкалиберные снаряды

    Работы по созданию подкалиберных снарядов начались у нас в конце 1918 г., и о них удобнее рассказывать в хронологическом порядке. Первые отечественные подкалиберные снаряды были изготовлены в Петрограде в начале 1919 г. Кстати, в документах Артуправления РККА 1918–1938 гг. их именовали комбинированными. Я же употребляю более современное название для удобства читателей. «Комбинированный» снаряд состоял из поддона и «активного» снаряда. Вес всей конструкции был 236 кг, а активного снаряда калибра 203 мм — 110 кг.

    Комбинированные снаряды предназначались для 356/52-мм пушек, которыми должны были вооружаться линейные крейсера типа «Измаил». Первоначально Морское ведомство планировало заказать 76 356/52-мм орудий, из них 48 собирались поставить на крейсера, 24 — запасных к крейсерам и 4 — на морской полигон. 36 орудий было заказано заводу Виккерса в Англии и 40 — Обуховскому сталелитейному заводу.

    356/52-мм пушки МА не следует путать с 356/52-мм пушками сухопутного ведомства (СА). В 1912–1914 гг. ГАУ заказало ОСЗ 17 356/52-мм пушек СА, отличавшихся от морских большим весом и большим объемом каморы.

    До октября 1917 г. из Англии было поставлено не менее десяти 356/52-мм пушек, а ОСЗ не сдал ни одной. Полигонные испытания 356/52-мм пушек были начаты в 1917 г. на специальном полигонном станке Дурляхера. В 1922 г. на ОСЗ хранилось 8 готовых пушек Виккерса и 7 недоделанных орудий ОСЗ, из которых 4 были с готовностью 60 %.

    В итоге к 1918 г. стрелять могла только одна 356/52-мм пушка, установленная на станке Дурляхера на Ржевке. На этой установке постоянно менялись стволы, и она все время находилась в готовности к стрельбе. В 1941–1944 гг. 356-мм полигонная установка из штатного 356/52-мм ствола вела огонь по германским войскам, осаждавшим Ленинград. Установка Дурляхера находится на Ржевке и сейчас (но крайней мере она была там в 2000 г.).

    Линейные крейсера типа «Измаил» достраивать не стали.[40] Разрабатывалось несколько проектов строительства морских мониторов, вооруженных 356-мм пушками, но и они не были осуществлены. В середине 1930-х годов 356/52-мм пушками вооружили железнодорожные транспортеры ТМ-1–14 (транспортер морской первый с 14-дюймовой пушкой). Всего были сформированы две железнодорожные батареи, в каждой из которых имелось по три транспортера ТМ-1–14. Одна из этих батарей базировалась под Ленинградом, а две другие — под Владивостоком.

    Но вернемся к комбинированным снарядам. В ходе стрельб ими на Ржевке в 1919 г. была получена начальная скорость 1291 м/с при давлении в канале ствола 2450 кг/см2 (то есть немного больше, чем при штатном снаряде — 2120 кг/см2).

    15 октября 1920 г. Пермский завод получил заказ (сверх программы) на 70 комбинированных 356/203-мм снарядов для Морского полигона. Первые 15 снарядов были сданы заказчику в июне 1921 г.

    Несколько лет методом проб и ошибок шло проектирование снаряда, и наконец в июне 1924 года при стрельбе 203-мм активным снарядом весом 110 кг при скорости 1250 м/с была получена максимальная дальность 48,5 км. Однако в ходе этих стрельб отмечено большое рассеивание по меткости и дальности.

    Руководители испытаний объяснили рассеивание тем, что крутизна нарезов штатной 356/52-мм пушки 30 калибров не обеспечивает правильного полета снарядов.

    В связи с этим было решено рассверлить ствол 356/52-мм пушки до 368 мм с более крутой нарезкой. После расчетов нескольких вариантов окончательно была принята крутизна нарезов в 20 калибров.

    Расточка ствола 368-мм пушки № 1 была произведена в 1934 г. на заводе «Большевик». В начале декабря 1934 г. начались испытания пушки № 1, которые были неудачны изза качества снарядов.

    В начале 1935 г. заводом «Большевик» были изготовлены новые 220/368-мм подкалиберные снаряды чертежей 3217 и 3218 с поясковыми поддонами,[41] стрельбы которыми производились в июне — августе 1935 г. Вес конструкции составлял 262 кг, а вес 220-мм активного снаряда — 142 кг, заряд пороха — 255 кг. На испытаниях была получена скорость 1254–1265 м/с. При стрельбе 2 августа 1935 г. получена средняя дальность 88 720 м при угле возвышения около 50°. Боковое отклонение при стрельбах составило 100–150 м.

    Для дальнейшего увеличения дальности стрельбы были начаты работы по уменьшению веса поддона.

    В конце 1935 г. были проведены стрельбы снарядами с поясковыми поддонами чертежа 6125. Вес активного снаряда составил 142 кг, а вес поддона — 120 кг, дальность стрельбы — 97 270 м при угле +42°. Среднее рассеивание по четырем выстрелам: боковое — 55 м, продольное — 935 м. Ожидаемая дальность при угле +50° — 110 км. Падение поддонов происходило на расстоянии 3–5 км. Всего было произведено 47 выстрелов снарядами чертежа 6125.

    Далее работы были продолжены по пути облегчения пояскового поддона до 112 кг (снаряд чертежа 6314).

    К тому времени была закончена переделка второй 356мм пушки в 368-мм. При испытаниях 368-мм пушки № 2 в 1936-м — начале 1937 г. снарядом чертежа 6314 были получены удовлетворительные результаты, и на их основе в марте 1937 г. составили таблицы стрельбы из 368-мм пушки снарядами чертежа 6314. Конструкция снаряда чертежа 6314 весила 254 кг, из них на поясковый поддон приходилось 112,1 кг, на активный снаряд — 140 кг. Длина 220-мм активного снаряда — 5 калибров. В качестве взрывчатого вещества использовалось 7 кг тротила, взрыватель РГМ. При стрельбе полным зарядом в 223 кг начальная скорость составляла 1390 м/с, а дальность 120,5 кг. Таким образом, была получена та же дальность, что и у «Парижской пушки», но более тяжелым снарядом. Главное же заключалось в том, что была использована обычная морская пушка, да и живучесть ствола была гораздо больше, чем у немцев. 368-мм стволы предполагалось установить на железнодорожных транспортерах ТМ-1–14.

    Тем не менее на этом этапе работы с поясковыми поддонами приостановили, поскольку предпочтение было отдано звездчатым поддонам. Но прежде чем перейти к снарядам со звездчатыми поддонами, закончу рассказ о сверхдальних пушках с обычными поясковыми снарядами.

    В 1930–1931 гг. в КБ завода «Большевик» спроектировали 152-мм сверхдальнюю пушку АБ, и в 1932 г. с заводом был заключен договор на изготовление опытной 152-мм пушки АБ, точнее, на переделку ствола 305/52-мм штатной пушки. В старый ствол вставили новую внутреннюю трубу калибра 152 мм и сделали новую дульную часть. Наружные размеры обоймы сделали по очертаниям 356/52-мм пушки, поскольку все испытания предполагалось проводить на 356мм станке системы Дурляхера. Длина пушки АБ составляла 18,44 м (121,5 калибра). Крутизна нарезов — 25 калибров, число нарезов — 12, глубина нареза — 3,0 мм. Переделка ствола затянулась из-за технологических сложностей. Поэтому пушка АБ поступила с «Большевика» на НИАП только в сентябре 1935 г. По расчетам, при стрельбе легким калиберным снарядом чертежа 5465 весом 41,7 кг начальная скорость должна была быть 1650 м/с, а дальность — 120 км.

    Первая стрельба из 152-мм пушки АБ снарядом чертежа 5465 была произведена 9 июня 1936 г. Использовался заряд пороха Б8 весом 75 кг. Однако начальная скорость составила лишь 1409 м/с, и расчетная дальность не была получена.

    После испытаний снаряды доработали. Но станок на НИАПе оказался занят по крайней мере до октября 1940 г. (как уже говорилось, все опыты с тяжелыми орудиями производились с одного-единственного станка Дурляхера). К тому же на нем в 1940 г. интенсивно шел отстрел из штатной 356/52-мм пушки новых снарядов к железнодорожным установкам ТМ-1–14. В результате повторные испытания пушки АБ неоднократно откладывались. Сведениями об испытании ее в 1941 г. автор не располагает.

    Интересно, что наряду с испытаниями сверхдальних подкалиберных снарядов для 356–368-мм орудий шли испытания подкалиберных снарядов для 152-мм сухопутных пушек в 200 пудов (обр. 1904 г.) Такие снаряды предполагалось принять на вооружение к 6-дюймовым пушкам в 200 пудов и 6-дюймовым пушкам образ. 1910 г. Было спроектировано около двух десятков 152-мм подкалиберных снарядов. Вес всей конструкции составлял 17–20 кг, а вес активного снаряда калибра 95 мм — 10–13 кг, остальное приходилось на поддон. Расчетная дальность стрельбы составила 22–24 км.

    При стрельбе на НИАПе из 6-дюймовых пушек в 200 пудов 21 октября 1927 г. 152/95-мм подкалиберными снарядами общим весом 18,7 кг и зарядами весом 8,2 кг пороха С42 при угле возвышения 37 была достигнута начальная скорость 972 м/с. Активный снаряд весом 10,4 кг упал на дистанции 18,7 км (рис. 5.3).


    Рис. 5.3. Подкалиберные 152/95-мм снаряды.


    В 1935 г. в АНИИ РККА под руководством П. В. Махневича были разработаны турбоподдоны для 152/95-мм комбинированных (подкалиберных) снарядов. Стрельба снарядами с турбоподдоном могла вестись как из обычных нарезных, так и из гладкоствольных орудий. Турбоподдон не имел медных или иных поясков, а вращение его «обеспечивалось действием струй, движущихся по канавкам, выфрезерованным на наружной поверхности поддона».[42]

    Общий вес комбинированного снаряда чертежа 6433 составлял 20,9 кг, при этом вес активного снаряда — 10,14 кг, а турбоподдона — 10,75 кг.

    Первые испытания стрельбой турбоподдона проводились 3 апреля 1936 г. из 152-мм (6-дюймовой) пушки обр. 1904 г. Вес заряда составлял 7,5–8,4 кг, начальная скорость снаряда 702–754 м/с. Поддон придавал снарядам удовлетворительную скорость вращения. Разделение элементов снаряда происходило на дистанции 70 м от дульного среза, а средняя дистанция падения поддона составляла около 500 м.

    Тем не менее АНИИ к середине 1936 г. признал работы по комбинированным снарядам с турбоподдонами бесперспективными и решил их прекратить.

    К тому времени в АНИИ вовсю шли работы по так называемому «звездчатому» поддону для комбинированных снарядов, начатые аж в 1931 г.

    Орудия со звездчатыми поддонами имели небольшое число нарезов (обычно 3–4) большой глубины. Сечения поддонов снарядов повторяли сечение канала. Эти орудия формально можно отнести к орудиям с нарезными снарядами.

    Для начала АНИИ решил испытать зубчатые поддоны на пушке малого калибра. В ствол штатной 76-мм зенитной пушки обр. 1931 г. был вставлен лейнер калибра 67/40 мм (по нарезам/по полям). Лейнер имел 3 нареза глубиной 13,5 мм. Вес активного снаряда — 1,06 кг, вес поддона — 0,6 кг.

    Работы по изготовлению лейнера начались в 1936 г. на заводе № 8 (в Подлипках). При испытаниях пушек с 67/40-мм лейнером была достигнута начальная скорость 1200 м/с при давлении 2800 кг/см2, дальность в ходе испытаний не определялась. Снаряды кувыркались в полете («имели неправильный полет»). По мнению комиссии, 40-мм активные снаряды не получали нужной скорости вращения из-за проворотов поддонов относительно снарядов.

    Аналогичные опыты АНИИ провел и со штатной 152-мм пушкой Бр-2, в которую была вставлена свободная труба калибра 162/100 мм (по нарезам/по полям). Труба была нарезана по системе ЦЕА на заводе «Баррикады». В ходе испытаний снарядом общим весом 22,21 кг и весом активного снаряда 16,84 кг была достигнута начальная скорость 1100 м/с при давлении 2800 кг/см2, дальность стрельбы не определялась, так как снаряды и тут кувыркались.

    Согласно постановлению Совета Труда и Обороны от 10 октября 1935 г. № С-142сс заводу «Баррикады» было выдано задание на разработку рабочих чертежей и перестволение 368-мм пушки № 1 в 305/180-мм пушку для стрельбы подкалиберными снарядами со звездчатыми поддонами. Срок выполнения установили — май 1937 г.

    Окончательный вариант проекта был выполнен АНИИ под руководством М. Я. Крупчатикова при содействии Е. А. Беркалова. Калибр канала ЦЕА был изменен с 305/180мм на 380/250-мм, а число нарезов — с трех до четырех. Чертежи были подписаны в АНИИ 4 июня 1936 г., а получены заводом «Баррикады» только в августе 1936 г. В конце осени 1936 г. поковка внутренней трубы находилась на отжиге. Ствол 368-мм пушки № 1 был подан с НИАПа на завод. Однако работы затягивались, и был установлен новый срок сдачи ствола — 1 февраля 1938 г. (рис. 5.4).


    Рис. 5.4. Нарезной 380/250-мм снаряд.


    Расчеты были проведены для объема каморы 360 дм3 и заряда пороха НГВ весом 237 кг. Длина канала та же, что и штатной 356/52-мм пушки. Ствол скреплен в казенной части в 5 слоев. Затвор штатный от 356/52-мм пушки. Увеличение числа нарезов до четырех было сделано для упрочнения ствола и лучшего центрирования активного снаряда.

    Согласно расчету установка ТМ-1–14 должна была выдерживать стрельбу 380/250-мм пушки.

    17 января 1938 г. Артиллерийское управление уведомило «Баррикады» о приостановке работ над 380/250-мм стволом.

    А можно ли было обойтись без фокусов?

    Надо ли говорить, что автор рассказал лишь о части опытов с подкалиберными и беспоясковыми снарядами, продолжавшихся в СССР с 1919 по 1938 г. Их было гораздо больше. Какие-то бдительные товарищи в 1938 г. составили большой отчет «Результаты испытаний нарезных и полигональных снарядов в 1932–1938 гг.», где наглядно показали, как подтасовывались результаты испытаний, как конструкторы этих снарядов фактически топтались на месте. Все ухищрения оказались напрасны, и результаты испытаний в принципе соответствовали тем, что были получены на Волковом поле в 1856–1870 гг. при испытаниях пушек Витворта, Блэкли и др.

    Отчет был направлен в Артуправление РККА, где ситуацию знали и, в лучшем случае, смотрели на нее «сквозь пальцы». А копия отчета пошла в НКВД, где ничего не знали и приняли решительные меры…

    В книге А. Г. Купцова[43] говорится о военном заговоре, целью которого являлось ослабление обороноспособности РККА, и в первую очередь артиллерии. Я лично познакомился с автором: он человек, мягко говоря, увлекающийся. Но может, он и есть тот мальчик, который все время кричал: «Волк! Волк!»?

    С 1919 по 1939 г. были израсходованы огромные средства на опыты с подкалиберными и беспоясковыми снарядами, а эффект их тождественно равен нулю. Ни один снаряд с поддонами, ни одна такая система не поступили на вооружение. Мало того, работы по полигональным и подкалиберным фугасным снарядам оказались тупиковым направлением в артиллерии. Нарезные снаряды имели свое применение в некоторых минометах и безоткатных орудиях, но это были совсем другие конструкции. Накопленный опыт при создании фугасных подкалиберных снарядов нигде не пригодился.

    У нас в 1930-х годах делались опыты с 45-мм бронебойными снарядами с отравляющими газами и многое другое, но применять против танков бронебойные подкалиберные снаряды никто не додумался. Лишь захватив в 1941 г. на поле боя германские подкалиберные бронебойные снаряды, у нас начали проектирование их аналогов, и 1 апреля 1942 г. постановлением Государственного Комитета Обороны (ГКО) был принят на вооружение первый отечественный бронебойный подкалиберный снаряд БР-240П для 45-мм противотанковой пушки.

    Мало того, к 1941 г. Красная Армия осталась без дальнобойных орудий. На 22 июня 1941 г. в артиллерии РККА (с учетом мобилизационного развертывания) был один тяжелый пушечный полк (24 152-мм пушки Бр-2) и одна тяжелая пушечная батарея (4 пушки Бр-2), которые могли стрелять на дальность 25 км.[44] Дальность стрельбы остальных орудий Красной Армии не превышала 20 км.

    В дальнобойных пушках вермахт имел абсолютное превосходство над Красной Армией в течение всей войны. Так, 15-см германские пушки К. 18 и К.39 при весе снаряда 43 кг имели дальность стрельбы 24 740 м, 17-см пушка K. Mrs.Laf при весе снаряда 68 кг стреляла на 29,5 км, 21-см пушки К.38 и К.52 при весе снаряда 135 кг имели дальность 33,9 км и т. д. Замечу, что все эти пушки стреляли обычными снарядами.

    В ряде случаев, как, например, под Ленинградом, Севастополем, Сталинградом и др., Красную Армию выручала морская артиллерия. Если бы не она, то германские орудия разрушили бы Ленинград до основания. И даже под Сталинградом за многие сотни километров от моря самыми дальнобойными орудиями были пушки канонерских лодок Волжской военной флотилии и 152-мм железнодорожные морские установки, стрелявшие с Волги и через Волгу.

    В годы Второй мировой войны немцы достаточно широко применяли сверхдальнобойные пушки, но в основном на Западе. Так, 21-см сверхдальнобойная железнодорожная установка К12(Е) в качестве прототипа имела знаменитую «Парижскую пушку», с описания которой началась эта глава. Длина ее ствола составляла 159 калибров. Фугасный снаряд обр. 35 весом 107,5 кг имел начальную скорость 1625 м/с и дальность 120 км. Такими снарядами немцы стреляли через пролив Ла-Манш по Англии. К началу войны для этой пушки был изготовлен гладкий ствол и оперенный снаряд к нему. Вес оперенного снаряда — 140 кг, начальная скорость — 1850 м/с, дальность — около 250 км. Оперенный снаряд был испытан, но применить его немцы не успели.

    Другая сверхдальнобойная железнодорожная установка 278-см К5(Е) стреляла 28-см снарядами с готовыми выступами, которые имели 12 глубоких нарезов (глубина 6,75 мм). Из таких стволов стреляли 28-см гранатами Gr.35 длиной 1276/4,5 мм/клб и весом 255 кг. Снаряды имели 12 готовых выступов на корпусе. Снаряд содержал 29,3 кг взрывчатого вещества. При заряде весом 175 кг начальная скорость составляла 1130 м/с, а дальность — 62,4 км.

    Чтобы увеличить дальность стрельбы, в ходе войны были созданы активно-реактивные снаряды Raketen-Granate 4341 весом 245 кг, длиной 1220/4,3 мм/клб. Снаряд содержал 17 кг взрывчатого вещества. Дульная скорость снаряда составляла 1120 м/с. После вылета снаряда из ствола включался реактивный двигатель, работавший 2 секунды. Средняя сила тяги снаряда 2100 кг. В качестве топлива в двигателе было 19,5 кг дигликолевого пороха. Дальность стрельбы снаряда Raketen-Granate 4341 составляла 87 км, то есть пушка могла из Кале или Булони обстреливать ряд южных британских городов. Недостатком активно-реактивного снаряда было сравнительно большое рассеивание — по дальности 2,2 %, боковое 1,8 %. Активно-реактивный снаряд имел стальной поддон, вышибаемый газами двигателя снаряда. В связи с этим перед орудием была установлена опасная зона 10–15 м длиной и 4 м шириной.

    Работа над этим выстрелом была начата в 1941 г. Опытные стрельбы закончены, и снаряд принят на вооружение летом 1944 г. Комплект боеприпасов составлял 50 % к нормальным выстрелам К5(Е). Всего было изготовлено снарядов: для испытаний — 200 штук, для обучения — 30 штук, для боевого применения — 600 штук. Стоимость всех работ составила около 800 тысяч рейхсмарок.

    Но и 87 км не было пределом. В ракетно-артиллерийском конструкторском бюро при полигоне в Пенемюнде был сконструирован новый ствол и сверхдлинный подкалиберный снаряд к нему. Ствол имел гладкий канал калибра 31 см. Длина подкалиберного осколочно-фугасного снаряда 31-cm Spreng-Granate 4861 составляла 2012 мм, вес 136 кг. Снаряд содержал 25 кг взрывчатого вещества. Диаметр активного снаряда 120 мм. Снаряд был снабжен поддоном с центрирующими поясками. После вылета снаряда из канала поддон отделялся. В полете снаряд стабилизировался четырьмя хвостовыми стабилизаторами. При заряде 248 кг начальная скорость составляла 1420 м/с, а максимальная дальность— 160 км.

    Было начато изготовление семи гладкоствольных 31-см орудий, из которых закончено два: одно — фирмой Круппа, другое — фирмой «Ганомаг». Оба орудия вели огонь по англо-американцам в боях у Бонна.

    Замечу, что в Третьем рейхе были созданы не только железнодорожные, но и буксируемые сверхдальнобойные орудия. Так, 24-см пушка К.З при транспортировке разбиралась на пять частей: ствол, затвор, люльку, лафет и основание. Шестой частью можно считать отдельно перевозимый мотор-генератор. Все повозки были подрессорены. Скорость буксировки по хорошей дороге была порядка 30 км/час.

    Самым интересным элементом артсистемы был ствол, точнее, стволы. Первоначально были изготовлены стволы для стрельбы снарядами с готовыми выступами. Такой ствол длиной 54 калибра имел 8 глубоких (7,2 мм) нарезов постоянной крутизны. Снаряд для него получил название 24 cm Granate 35. (Граната обр. 35 — это не снаряд, принятый на вооружение в 1935 году, а зашифрованное название снарядов с готовыми выступами. Были, например, 28 cm Granate 35 и другие). На своей центральной части снаряд имел 8 готовых выступов длиной 319 мм. Диаметр снаряда по выступам — 252 мм. Длина снаряда с взрывателем — 1005/4,2 мм/клб; вес снаряда — 152,3 кг; вес взрывчатого вещества — 17,6 кг. Взрыватель головной ударный. При заряде 76,3 кг начальная скорость снаряда составляла 970 м/с, а дальность — 37,5 км.

    Однако доводка Granate 35 затянулась. Время было военное, и летом 1940 г. был изготовлен новый ствол с 72 нормальными нарезами глубиной 2,5 мм. Новый снаряд с обычными медными поясками весил 160 кг и при заряде 66,28 кг имел начальную скорость 880 м/с и дальность 30,7 км.

    В 1942–1945 гг. было создано еще несколько образцов стволов, один из которых гладкий — для стрельбы оперенными снарядами.

    Особый интерес представляют конические стволы для пушки К.З, над созданием которых совместно работали фирмы Круппа и «Рейнметалл». Для стрельбы из конического ствола был создан специальный подкалиберный 24/21-см снаряд весом 126,5 кг, снаряженный 15 кг взрывчатого вещества. Дальность стрельбы по проекту должна была быть 60 км. Диаметр входного калибра 240 мм, а выходного — 210 мм. В снаряд были запрессованы два фланца (передний и задний) из мягкой стали. Передний фланец служил для центрирования (то есть чтобы снаряд не болтался в канале), а задний расплющивался, врезался в нарезы и сообщал снаряду вращательное движение. При прохождении через конус фланцы обжимались. При вылете из ствола снаряд имел форму обычного снаряда.

    Живучесть первого конического ствола оказалась низкой. Менять стволы после нескольких десятков выстрелов было слишком дорогим удовольствием. Поэтому немецкие конструкторы решили заменить конический ствол цилиндро-коническим. Взяли штатный с мелкими нарезами цилиндрический ствол и снабдили его конической насадкой, в которой производилась деформация обоих фланцев. Выгода была очевидна, а при дальнейших испытаниях, кроме того, выяснилось, что снаряды первоначально прошедшие такую цилиндрическую часть, более устойчивы в полете.

    Вес насадки составил около тонны. Насадка попросту навинчивалась на штатный ствол пушки. В ходе стрельб живучесть конической насадки оказалась около 150 выстрелов, то есть выше, чем у советских 180-мм корабельных орудий Б-1 (с мелкой нарезкой). Но насадка была существенно дешевле не только ствола, а даже лейнера.

    В ходе стрельб в июле 1944 г. была получена начальная скорость 1130 м/с и дальность 50 км. Рассеивание при этом составило по дальности 900 м и боковое 120 м. Для начала это было совсем неплохо.

    В мае 1945 г. Советской армией была захвачена не только материальная часть, но и конструкторы этой системы. Доработка системы К.З с цилиндро-коническим стволом велась в 1945–1946 гг. в городе Земмерда (Тюрингия) группой немецких конструкторов под руководством Ассмана. С советской стороны ее курировал инженер-полковник Бутаков.[45] Отчет о работе над К.З был утвержден 25 июня 1946 г. Автору, к сожалению, не удалось найти материалы о дальнейших работах в СССР над орудием К.З.

    Особый интерес представляет проект немецкой сверхдальнобойной ракетно-артиллерийской установки для стрельбы снарядами RAG.

    Реактивный снаряд RAG (вариант RS-142[46]) весил 1158 кг. На максимальную дальность в 60–94 км (разные варианты) снаряд выстреливался из орудия под углом 50. Заряд был невелик — всего 29,6 кг, и дульная скорость — всего 250 м/с, но зато мало было и максимальное давление в канале — всего 600 кг/см2, что давало возможность создать такой легкий ствол, да и всю систему.

    На расстоянии около 100 метров от дула орудия включался мощный реактивный двигатель. За 5 минут работы его сгорало 478 кг ракетного топлива, и скорость снаряда увеличивалась до 1200–1510 м/с.

    Стабилизация снаряда в полете осуществлялась вращением. Первоначальное вращение снаряд получал в канале ствола. На длине 5625 мм ствол имел мелкую нарезку глубиной 4 мм. Поддон снаряда длиной 100 мм имел два ведущих пояска, которые врезывались в нарезы, и снаряд начинал вращаться. После вылета из канала ствола поддон отделялся, и включался двигатель снаряда. Двигатель имел две группы концентрически расположенных сопел. Внешняя группа из 30 наклонно расположенных сопел создавала вращающий момент. Внутренние 18 сопел были направлены по оси снаряда. Таким образом, RAG после вылета из канала ствола становился обычным турбореактивным снарядом.

    Снаряд доставлял к цели 220 кг тротила. Габариты головной части, где помещалось взрывчатое вещество (длина — 1215 мм и диаметр — 545 мм), допускали размещение даже первых несовершенных спецбоеприпасов.

    56-см установка RAG имела короткий тонкостенный ствол-моноблок с навинтным казенником. Запирание канала орудия производилось массивным горизонтальным клиновым затвором. Устройство канала обычное, как у классических орудий. Нарезы мелкие, постоянной крутизны.

    Противооткатные устройства были обычного типа. Тормоз отката был расположен под стволом, а накатник — над стволом. Длина отката нормальная 1600 мм, предельная 1700 мм.

    Особые трудности для немецких конструкторов представляло создание мощного гидравлического уравновешивающего механизма для системы с легким стволом и тяжелым снарядом.

    Для 56-см качающейся части RAG были спроектированы два лафета: лафет на гусеничном ходу и лафет на железнодорожном транспортере.

    Полевой лафет передвигался на двух парах гусениц. В боевом положении лафет опускался на поддон в центральной части лафета. Хоботовая часть лафета опиралась на катки, которые передвигались по специальному погону, уложенному на грунт. Интересной деталью конструкции были три сошника, выдвинутые вперед на длинных (около 10 м) ногах-станинах.

    Железнодорожная установка имела индекс 56-см RAK(E), она помещалась на двух четырехосных тележках. Орудие помещалось на специальную железнодорожную платформу. При стрельбе установка упиралась на два поддона, которые с помощью гидравлических устройств опусжались на рельсы и таким образом уменьшали нагрузку на оси тележек. Каких-либо других опор на грунт не предусматривалось. Так что, переход системы из походного положения в боевое занял бы всего несколько минут.

    Доработка проекта 56-см установок RAG и RAK(E) продолжалась и после окончания войны. Этот проект был закончен в октябре 1946 г. группой немецких конструкторов, работавших в артиллерийско-минометной группе, подчиненной Министерству вооружений СССР.

    После разгрома компании любителей экзотических снарядов в 1937–1939 гг. наши артиллеристы приступили к разработке дальнобойных снарядов по самой простой и надежной схеме — «сверхлегкий снаряд с обычными медными поясками». В АНИМИ в 1939–1940 гг. был разработан сверхдальнобойный снаряд чертежа 695-А. Опытная партия в 50 таких снарядов была заказана ленинградскому филиалу НИИ-24 со сроком сдачи во II квартале 1941 г. Стоимость заказа составляла 480 тыс. рублей. При начальной скорости снаряда 900 м/с дальность стрельбы достигала 51,2 км. Однако в войну применить их не удалось.

    После войны работы по созданию сверхдальнобойной артиллерии шли в основном по двум направлениям — велась разработка сверхдальних снарядов и активно-реактивных снарядов. Так, в 1948 г. началось проектирование 305мм пушки СМ-33, предназначенной для трехорудийных башенных установок СМ-31 тяжелых крейсеров типа «Сталинград» проекта 82. Позже решили поставить качающуюся часть СМ-33 на железнодорожную установку СМ-41. СМ-33 стала самой мощной пушкой в мире для своего калибра. Длина ее составляла 19 м (62,2 калибра). Вес ствола пушки 101,6 т.

    Изготовление тела пушки СМ-31 было поручено заводу № 221 («Баррикады»), люльки и противооткатных устройств — заводу №. 232 («Большевик»), а башенных установок — Ленинградскому металлическому заводу. Эти заводы выполняли и рабочие чертежи.

    Ствол СМ-31 состоял из трубы, лейнера, кожуха и казенника. Затвор поршневой, открывающийся вверх. Заряжание картузное. Противооткатные устройства СМ-31 состояли из двух гидравлических тормозов отката веретенного типа и из двух пневматических накатников.

    В 1948 г. завод «Баррикады» по чертежам штатного ствола СМ-33 изготовил баллистический ствол СМ-350. Этот ствол был доставлен на Ржевку, где его наложили на качающуюся часть МК-1 полигонной установки МП-10 и в 1949–1951 гг. провели испытания стрельбой.

    Первая качающаяся часть СМ-31 была закончена заводом № 221 в 1951 г. и прошла испытания на стенде завода с 14 по 27 ноября того же года. Затем ее отправили на Ржевку, где установили на МП-10. Заводские испытания СМ-31 проводились с 21 января по 6 мая 1952 г.

    В ходе полигонных испытаний с 12 июня по 24 июля 1952 г. было сделано 170 выстрелов. Испытания выявили неудовлетворительное действие противооткатных устройств, в результате чего потребовалась их доработка. 29 сентября 1952 г. начались повторные полигонные испытания, в ходе которых было сделано 142 выстрела.

    В 1952 г. завод «Баррикады» сдал 5, а в следующем году 6 качающихся частей СМ-33. Дальность стрельбы бронебойным (чертежа 5036) и фугасным (чертежа 2–4740) снарядами составляла 53 км при начальной скорости 950 м/с. Для сверхдальней стрельбы был разработан сверхдальний снаряд чертежа 5219. Снаряд этот был калиберным и поясковым, но имел в два раза меньший вес, чем штатный (230,5 кг). Зато его начальная скорость составляла 1300 м/с, а табличная давность достигала 127,3 км.

    Работы над дальнобойными снарядами вели НИИ-24, НИИ-22, НИИ-13 и НИИ-6. Первую партию в 150 снарядов завод должен был сдать в I квартале 1955 г.

    Но, увы, сразу же после смерти И. В. Сталина Л. П. Берия распорядился прекратить работы по крейсерам типа «Сталинград», а в 1956 г. Н. С. Хрущев приказал закрыть все темы по железнодорожным и береговым артиллерийским установкам.

    Одним из первых серийных активно-реактивных снарядов (АРС) стал снаряд ОФ23 для 180-мм буксируемой пушки С-23, созданный в ЦНИИ-58 под руководством В. Г. Грабина. Дальность стрельбы штатным фугасным снарядом Ф-572 весом 88 кг составляла 30,39 км. А вот АРС ОФ23 был предназначен для стрельбы на дистанцию от 28 до 43,7 км. Длина снаряда ОФ23 составляла 5,5 калибра, а вес — 84 кг, из которых 5,616 кг приходилось на взрывчатое вещество, а 6,9 кг — на заряд реактивного двигателя. Для сравнения: в снаряде Ф-572 имелось 10,7 кг взрывчатого вещества, то есть почти в два раза больше, но за увеличение дальности надо было платить.

    При стрельбе АРСом на максимальную дальность, то есть на 43,7 км, отклонение по дальности составляло в среднем 212 м, а боковое — 32 м.

    В настоящее время проблема увеличения дальности стрельбы орудий во всем мире решается путем усовершенствования АРСов.


    Примечания:



    3

    Схизматиками католики в XIII–XVIII вв. называли православных.



    4

    Иловайский Д. И. Собиратели Руси. С. 61.



    35

    Прототипом такого полигонального орудия являются ружья с подобной формой устройства канала, появившегося за много лет до этого. Так, в 1753 г. русским оружейником Цыгаевым была изготовлена кремниевая казацкая винтовка с каналом, имеющим в сечении треугольную форму, отчего эта винтовка имела название «тройка». Затем в 1793 г. в Германии была изготовлена опытная винтовка, имеющая квадратную форму канала.



    36

    Титул у Льва Давидовича постоянно менялся.



    37

    НИАП — Научно-исследовательский артиллерийский полигон на ст. Ржевка под Ленинградом.



    38

    АНИМИ — Артиллерийский научно-исследовательский морской институт.



    39

    АНИИ — Артиллерийский научно-исследовательский институт РККА.



    40

    Подробнее см. Широкорад А. Б. «Флот, который уничтожил Хрущев».



    41

    Поясковый поддон — поддон, имеющий медные пояски, подобен обычному снаряду.



    42

    Архив Российской армии, ф. 20, оп. 23, д. 48.



    43

    Купцов А. Г. Странная история оружия. — М.: Крафт+, 2003.



    44

    Кроме того, имелся отдельный пушечный дивизион особой мощности — 6 210-мм пушек Бр-17 (пушки фирмы «Шкода», изготовленные на заводе «Баррикады»). Но пушки эти обладали рядом конструктивных недоделок и не имели боеприпасов и таблиц стрельбы. Боеготовыми эти 6 пушек Бр-17 стали лишь в конце 1944 г.



    45

    В документе не указаны инициалы.



    46

    Рассматривается наиболее разработанный вариант снаряда, данные других вариантов (RS-115, RS-117) несущественно отличались от RS-142.












    Главная | В избранное | Наш E-MAIL | Прислать материал | Нашёл ошибку | Верх
