  • АКТИВНЫЕ АВТОПОЕЗДА

    На протяжении всех послевоенных лет основные советские заводы и СКБ являлись главными разработчиками и изготовителями достаточно широкой гаммы активных двухзвенных автомобильных поездов военного назначения, состоявших из доработанных полноприводных тягачей серийного производства и специальных прицепов или полуприцепов со всеми ведущими колесами. Они ознаменовали еще один малоизвестный приоритет Советского Союза, вызванный отсутствием одиночных военных автомобилей повышенной проходимости и грузоподъемности, способных доставлять по труднопроходимой местности и бездорожью крупногабаритное транспортное оборудование и оснащение вспомогательного назначения. Создание и внедрение активных автопоездов расценивалось советским военным руководством как новая концептуальная идея и магистральное направление на пути ускоренного насыщения вооруженных сил тяжелой автомобильной техникой, базировавшейся на серийных грузовиках и не требовавшей долгого времени на конструкторские разработки и крупных финансовых вложений в организацию серийного производства. Они были намного проще, легче и дешевле сложных многоосных тягачей и специальных шасси, которые параллельно проектировали и выпускали для нужд РВСН. Над активными автопоездами в условиях секретности незаметно и упорно работали все крупные изготовители армейских грузовиков и научные институты, но большинство таких систем осталось в опытных образцах или собиралось мелкими партиями, и потому их применение в Советской Армии было намного скромнее, чем планировалось.

    Основоположником концепции активных автопоездов считал себя талантливый советский автоконструктор Б. М. Фиттерман, который «придумал» их в Воркутлаге в начале 1950-х, когда «судорожно искал какую-нибудь техническую проблему, которая позволит уйти от окружавшей действительности». В своих воспоминаниях он рассказывал, что наблюдал на фронте, как солдаты форсировали топкие участки грунтовых дорог, связывая между собой два грузовика – буфер к буферу. Так родилась идея подсоединить к автомобилю прицеп или полуприцеп с ведущими колесами и механическим силовым приводом от тягача. Проект Фиттермана был передан на московский ЗИС и на Мытищинский машиностроительный завод (ММЗ). Формально предложение опасного политзаключенного отвергли, но с середины 1950-х годов эта идея постепенно стала получать все большее распространение. После сборки ряда экспериментальных конструкций наиболее эффективными были признаны автопоезда с колесной формулой 10x10, состоявшие из трехосных полноприводных седельных тягачей и активных двухосных полуприцепов-шасси со сварной лонжеронной рамой без кузова и всеми ведущими односкатными колесами. Практически все были приспособлены к перевозке железнодорожным транспортом и самолетами Ил-76 и Ан-22.

    За основу большинства советских конструкций был принят наиболее простой и доступный метод механического привода ведущих колес полуприцепов от трансмиссии буксировавших их тягачей. Обычно отбор мощности производился от раздаточной коробки автомобиля или от дополнительного редуктора. Далее крутящий момент передавался через специальное проходное опорно-сцепное устройство и систему угловых (конических) редукторов и карданных валов на ведущие мосты полуприцепов, ходовая часть которых была унифицирована с тягачами. В реальности такая схема оказалась весьма громоздкой, сложной, тяжелой и в целом ненадежной. К этим недостаткам добавлялись кинематические несоответствия при вращении колес тягача и прицепного состава и проблемы оптимального перераспределения необходимых сил тяги и торможения на каждое колесо автопоезда, особенно заметные на ровной дороге, на поворотах и при торможении. Справиться с ними так и не удалось, поэтому на шоссе привод колес полуприцепа отключали вообще. Для этого имелись две муфты – в раздаточной коробке автомобиля и в приводе мостов прицепных средств. Несмотря на существенное повышение тягово-сцепных качеств на местности, максимальная скорость автопоездов с включенным приводом полуприцепов, грузоподъемность и боковая устойчивость были ограниченными, а расход топлива резко повышался. Кроме того, возможность их расцепления и замены прицепного состава вообще не предусматривали. Для решения части проблем на ЗИЛе под руководством главного конструктора А. М. Кригера был разработан принципиально новый автопоезд ЗИЛ-137 с гидрообъемным (гидростатическим) приводом колес полуприцепа, заменившим многочисленные тяжелые механические агрегаты на компактную гидравлику с легкими трубками высокого давления. Этот вариант оказался слишком дорогим, сложным и капризным, также страдавшим рассогласованностью крутящих моментов на передние и задние колеса автопоезда, требовавшим высокой точности изготовления и культуры обслуживания.

    Мировой приоритет СССР в этой сфере был достигнут не в конкурентной борьбе, а при полном отсутствии подобной зарубежной автотехники, изначально забракованной по вышеуказанным причинам. В США первые активные автопоезда появились еще во время Второй мировой войны, но их полуприцепы оснащались автономными силовыми агрегатами, что тоже не являлось оптимальным решением проблемы. А потом американцы, быстро обойдя механические, гидростатические и комбинированные системы, пришли к индивидуальному приводу каждого колеса прицепа собственными электродвигателями, питавшимися от генератора, смонтированного на тягаче. Подобные системы были разработаны и в СССР, но воплотились лишь в экспериментальных многоколесных прототипах. Несмотря на преимущества активных автопоездов разных видов, на Западе они так и не получили развития. Их роль выполняли более мощные и грузоподъемные полноприводные автомобили и обычные седельные автопоезда, а также специальные многоосные машины с шарнирно-сочлененной рамой.

    В этой главе рассмотрены только экспериментальные и мелкосерийные активные поезда, работавшие с тягачами на базе серийных грузовых автомобилей. Такая же техника входила в семейства перспективных военных грузовиков Уральского и Кременчугского автозаводов, а также создавались на базе одноосных тягачей и многоосных машин специальной конструкции. О них речь в следующих разделах.

    Первые опытные конструкции

    Один из первых экспериментальных активных автопоездов был построен на Горьковском автозаводе в 1957 – 1958 годах на базе многоцелевого седельного тягача ГАЗ-63Д с задними односкатными колесами и дополнительной коробкой отбора мощности. Эта особенность позволила использовать его для буксировки одноосного 4-тонного полуприцепа ГАЗ-745, к односкатным колесам которого крутящий момент передавался классическим механическим приводом с редукторами и карданными валами. Полуприцеп снабжался цельнометаллическим грузопассажирским кузовом с тентом, приспособленным для перевозки грузов или 30 человек личного состава, размещавшихся на продольных скамьях. Сухая масса автопоезда составила всего 4650 кг. Он прошел приемочные военные испытания, выявившие общую слабость конструкции и неприспособленность агрегатов для несения высоких нагрузок, возникавших при работе на местности или снежной целине. В 1960-е годы была предпринята вторая попытка с опытным седельным тягачом ГАЗ-66П и активным бортовым полуприцепом, вновь завершившаяся неудачей.


    Активный автопоезд с седельным тягачом ГАЗ-63Д и полуприцепом ГАЗ-745. 1958 год


    Уникальный автопоезд в составе грузовика ГАЗ-63А и активной пушки СД-44. 1959 год


    На том миссия Горьковского автозавода в области активных поездов была завершена, но еще в 1959 году грузовик ГАЗ-63А послужил базой новой оригинальной конструкции, на добрый десяток лет опередившей более известный финский автомобиль-тягач «Сису АН-45» (Sisu), работавший с «активной пушкой» (правда, она имела гидростатический привод). Уникальный советский артиллерийский активный поезд был разработан в Научно-исследовательском институте по колесным и гусеничным тягачам Ленинградской области под руководством инженер-полковника Г. И. Базыленко, заместителя начальника по научной работе, и построен на Опытном заводе № 38 (38 ОПЗ) в Бронницах. Он служил для буксировки 85-мм дивизионной пушки Д-44, а точнее – ее доработанного самоходного варианта СД-44, принятого на вооружение в 1954 году. Вместо штатной раздаточной коробки на тягаче установили коробку от грузовика ЗИС-151 и дополнительный выходной редуктор, от которого крутящий момент карданным валом передавался на приемный редуктор на пушечном лафете, и далее – на ведущие полуоси колес орудия. Это позволило упразднить штатный 14-сильный двигатель и коробку передач от мотоцикла М-72, облегчив пушку и обеспечив передачу на ее колеса повышенной мощности. Максимальная скорость автопоезда составила 53,5 км/ч (против 25 км/ч у пушки СД-44), рабочая скорость на местности – 2,17 км/ч. Полная масса – 7,3 т, в том числе пушки – 1,9 т.

    Наиболее активные работы по автопоездам проводил Московский автозавод. Еще в 1956 году седельный тягач ЗИС-121Д проходил испытания с одноосным полуприцепом с механическим приводом ведущих колес, на котором планировалось размещение ракетных систем. С начала 1960-х создание подобных машин продолжалось на базе грузовика ЗИЛ-157К. В то время в программу входил специальный тягач ЗИЛ-157КВ-1 с системой механического привода колес опытного двухосного полуприцепа ПАУ-3 с рычагом на передней стенке для его включения или выключения. С 1967 года на нем впервые стали монтировать оборудование транспортной машины 9Т22 гусеничного зенитно-ракетного комплекса (ЗРК) 2К12 «Куб», доставлявшего шесть ракет 3М9 на ложементах или в контейнерах с теплозащитными чехлами. Собственная масса автопоезда составила 10,9 т, полная – 16,4 т.


    Тягач ЗИЛ-157КВ-1 с полуприцепом ПАУ-3 для транспортной машины 9Т22. 1962 год


    Опытный автопоезд с тягачом ЗИЛ-157В и полуприцепом ММЗ-584 с гидроприводом. 1960 год


    В 1959 году под руководством Г. И. Базыленко в 21 НИИИ был создан первый отечественный автопоезд с электроприводом ведущих колес прицепа, а на следующий год появилась не менее оригинальная конструкция с гидроприводом, также построенная на 38 ОПЗ. Этот автопоезд состоял из доработанного 104-сильного седельного тягача ЗИЛ-157В и переоборудованного одноосного 3-тонного полуприцепа ММЗ-584, оснащенного ведущим мостом от грузовика ЗИС-150 и односкатными колесами с широкопрофильными шинами размером 1200x500 – 508. Впервые в СССР он получил гидрообъемную трансмиссию, носившую индекс УРС-10. На автомобиле размещался гидравлический насос, получавший крутящий момент от штатной раздаточной коробки через дополнительную «раздатку» от ГАЗ-63. От него гидравлическая жидкость (масло) под давлением подавалась по патрубкам на гидромотор полуприцепа, унифицированный с насосом. Далее крутящий момент через понижающий редуктор и карданный вал передавался на главную передачу его ведущего моста. Автопоезд длиной 10,8 м имел полную массу 14370 кг. Уже через пару лет он послужил основой наиболее распространенного варианта ЗИЛ-137, созданного на базе седельного тягача ЗИЛ-131В. Позднее его развитием стали новые конструкции БАЗ-3405, 6009 и 60091.

    В 1974 году, на втором этапе работ ЗИЛа над перспективным семейством грузовиков Камского автозавода (КамАЗ), вместе с «обычным» седельным тягачом 4410 с допустимой нагрузкой на седло 5,5 т был создан и прошел военные испытания его опытный вариант для работы в составе активного автопоезда. Он был выполнен по образцу тягача ЗИЛ-137, имел снаряженную массу 7660 кг и без привода полуприцепа развивал на шоссе скорость 75 км/ч. Уже на КамАЗе в 1985 – 1986 годах собрали и испытали модернизированный вариант 4410 для работы с опытным активным 8,5-тонным полуприцепом.


    Автопоезд с седельным тягачом МАЗ-502В и полуприцепом с механическим приводом. 1962 год

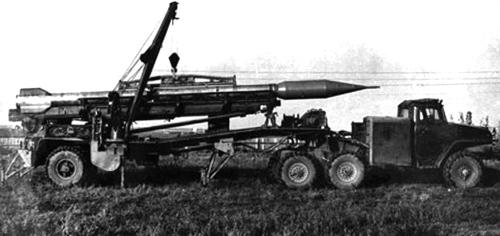

    Седельный тягач «Урал-375» с активным полуприцепом и ракетной системой «Луна». 1960 год


    Работы Минского автозавода в этом направлении сначала ограничивались постройкой в начале 1960-х опытного образца автопоезда с дооборудованным 130-сильным седельным тягачом МАЗ-502В, работавшим с активным одноосным полуприцепом с механическим приводом обоих колес. Он был выполнен на базе 12,5-тонного полуприцепа МАЗ-5245Б и служил как для транспортировки военных грузов, так и доставки 52 человек личного состава. В последующие годы завод собирал тяжелые активные автопоезда на базе своих многоосных тягачей.

    Параллельно с ЗИЛом разработкой полноприводных автопоездов занимался Уральский автозавод из Миасса. Между тем первый активный поезд с доработанным автомобилем «Урал-375» и одноосным полуприцепом с управляемыми колесами был разработан в 1959 – 1960 годах конструкторами 21 НИИИ и построен на сталинградском военном заводе «Баррикады» (п/я А-3681). Он служил для монтажа опытной пусковой установки Бр-230 (9П13) тактического ракетного комплекса (ТРК) «Луна» с направляющими С-123А, тросовым краном-перегружателем и термочехлом для боеголовки. Комплектная система была готова в сентябре 1960 года и прошла пробные стрельбы на полигоне «Ржевка» под Ленинградом, но оказалась очень недолговечной. Ее ходовая часть быстро разрушилась, и решение о дальнейшей доработке ракетных систем было принято в пользу четырехосного шасси ЗИЛ-135. По заказу Минобороны СССР Уральский автозавод приступил к самостоятельному созданию таких автопоездов в начале 1960-х годов с использованием специального тягача «Урал-380» и собственного активного полуприцепа «Урал-862».

    В 1975 – 1976 годах на Кременчугском автозаводе во время проектирования, испытаний и доводки нового семейства армейских грузовиков КрАЗ-260 на базе пробных версий тягачей 260В также были построены опытные седельные варианты КрАЗ-260ВМ с активными двухосными полуприцепами. Впоследствии для вооруженных сил завод собрал небольшие серии специальных седельных тягачей 260Д и 260ДМ для эксплуатации в составе активных армейских автопоездов.

    ЗИЛ-137

    (1963 – 1978 гг.)

    Войсковой автомобильный поезд ЗИЛ-137 с гидростатическим приводом колес полуприцепа являлся самым передовым достижением советской военно-автомобильной промышленности в этой области. По общей конструкции он представлял развитие первого экспериментального образца 1960 года с тягачом ЗИЛ-157В. В процессе доработок тягач будущего автопоезда, унифицированный с автомобилем ЗИЛ-131, носил индекс 2Э131, а два основных типа полуприцепов – 3Э131 и 4Э131. Впоследствии ему был присвоен собственный индекс ЗИЛ-137. Автопоезд состоял из специального седельного тягача ЗИЛ-137Т, выполненного на агрегатах серийной 150-сильной машины ЗИЛ-131В, и одного из двух типов двухосных 7,2-тонных полуприцепов-шасси – стандартного ЗИЛ-137А и варианта ЗИЛ-137Б с удлиненным на полметра задним свесом безбортовой грузовой платформы.

    От серийного седельного тягача ЗИЛ-137Т отличался двухдисковым сцеплением и установкой гидравлического насоса с приводом от коробки отбора мощности. Он обеспечивал передачу на полуприцеп по одному гибкому трубопроводу гидравлической жидкости высокого давления (до 150 кгс/см2). Рабочее масло подавалось на гидромотор, а от него крутящий момент через понижающий редуктор и карданные валы передавался на мосты полуприцепа на рессорной подвеске с барабанными тормозами, унифицированные с задней тележкой автомобиля. Обратно отработанная жидкость возвращалась к гидронасосу по второму шлангу. При помощи электропневматической системы гидропривод включался автоматически при разгоне и эксплуатации на местности, что соответствовало работе на двух низших ступенях коробки передач и включении понижающей передачи в «раздатке», а также при движении задним ходом. Все колеса автопоезда имели единую колею 1820 мм и оснащались объединенными тормозной системой и регулированием внутреннего давления воздуха во всех 10 шинах.


    Автопоезд ЗИЛ-137 с гидроприводом колес полуприцепа и имитацией ракетного оружия. 1970 год


    Снаряженная масса тягача составляла 7000 кг, полуприцепа-шасси – 3800 кг, всего автопоезда без нагрузки – 10,8 т, со специальным оснащением – до 19,5 т. Его габаритная длина с коротким полуприцепом достигала 14 080 мм. Максимальная скорость движения пустого автопоезда по шоссе без привода полуприцепа – 80 км/ч, полностью загруженного – 60 км/ч, с включенным гидроприводом – 7,0 км/ч. Радиус поворота составлял 10,2 м, контрольный расход топлива – 52 л на 100 км. Глубина преодолеваемого брода – 1,4 м, запас хода – 730 км.

    Первый образец автопоезда ЗИЛ-137 был построен в Москве в 1963 году, затем долго испытывался и дорабатывался. В 1964 году он успешно прошел государственные испытания с пробегом 18 тыс. км и был рекомендован к производству и применению в армии. В 1966 году автопоезд приняли на вооружение, а с 1970 года его комплектацией и мелкосерийной сборкой занимался Брянский автомобильный завод (БАЗ). Тягачи для него поставляли из Москвы, полуприцепы собирали непосредственно в Брянске. К середине 1970-х ежемесячный выпуск автопоездов достигал 30 единиц. На этой машине впервые в советской практике воспитывалась культура серийного изготовления сложных гидравлических агрегатов, проходивших стендовые испытания, многократный контроль и промывку. До 1978 года в Брянске были собраны 1972 комплектных автопоезда.

    Наибольшее распространение получили поезда с удлиненными полуприцепами 137Б, которые применяли для транспортировки длинномерного вооружения новых ракетных комплексов и установки вместительных кузовов-фургонов со специальным оборудованием. В процессе их эксплуатации проявлялись многочисленные недостатки, относившиеся в основном к сложной и весьма капризной гидросистеме высокого давления, к рассогласованности работы колес под нагрузкой и при торможении. В первой половине 1970-х годов на БАЗе был разработан проект аналогичного автопоезда ЗИЛ-137М с механическим приводом колес полуприцепа, который впоследствии был переименован в БАЗ-3405-9366.

    Военное применение автопоездов ЗИЛ-137

    С момента начала разработки автопоезда ЗИЛ-137 его главным назначением являлась работа в качестве транспортной машины для хранения и доставки на боевую позицию ракет ЗРК 2К11 «Круг», получившей впоследствии индекс 9Т226. В этом качестве уже в 1963 году прошел испытания первый опытный образец автопоезда с полуприцепом 137Б. В последующие годы на его основе были созданы новые транспортные машины 9Т227 и 9Т222 ракетных комплексов 2К12 «Куб» и 9К79 «Точка» соответственно, а также подвижный хлебопекарный блок АХБ-2,5.

    9Т226 – транспортная машина самоходного гусеничного ЗРК 2К11 «Круг» средней дальности войск ПВО. С 1963 года устанавливалась и испытывалась на шасси активного автопоезда ЗИЛ-137 с полуприцепом 137Б, в ноябре 1964 года принята на вооружение. Использовалась также как транспортная машина модернизированных систем «Круг-М» и «Круг-М1», принятых на вооружение в 1971 и 1974 годах соответственно.

    9Т227 – транспортная машина самоходного ЗРК 2К12 «Куб» средней дальности системы ПВО на специальном гусеничном шасси ММЗ. В 1964 году была смонтирована на полуприцепе 137Б, испытана и в январе 1967 года поступила на вооружение, заменив модель 9Т22 с тягачом ЗИЛ-157КВ-1. Служила для одновременной доставки шести ракет на ложементах или в контейнерах, закрывавшихся сверху маскировочными и теплозащитными тентами-чехлами.

    9Т222 – транспортная машина ТРК 9К79 «Точка» на активном полуприцепе 137А для доставки двух полностью снаряженных ракет в специальных герметизированных теплоизолированных металлических контейнерах 9Я234 или четырех головных частей (боеголовок) в контейнерах 9Я236 с теплозащитными чехлами. Опытный образец был собран и испытан в 1971 году, в вооруженные силы поступал с 1976 года.

    АХБ-2,5 – автомобильный хлебопекарный блок с суточной производительностью 2,5 т хлеба, смонтированный в кузове-фургоне К-137Б2 на активном полуприцепе 137Б. Разработан Центральным продовольственным управлением (ЦПУ) Министерства обороны СССР и служил для выпекания хлеба и хлебобулочных изделий в процессе движения автопоезда или на стоянке в полевых условиях. На вооружение принят в 1970 году и с 1975 года выпускался брянским военным заводом № 111. В кузове размещалось хлебопекарное оборудование (печь, тестоприготовительный агрегат, дозатор и просеиватель муки, шкафы, воздуходувка с пневматическим продуктопроводом и др.), а также емкости для топлива и воды с электронасосами. В разных условиях работы все они получали энергию от автономной бензоэлектрической установки АБ-8-Т/230М или электростанции ЭСД-20-ВС/230, а также от внешней электросети напряжением 220 или 380 В. Длина автопоезда составляла 14 820 мм, снаряженная масса – 19 150 кг, полная – 19 450 кг.

    На автопоездах ЗИЛ-137 перевозили части серийных понтонно-мостовых переправ и морские минные тралы. На них предполагалось устанавливать также оборудование модернизированного специального понтонного парка ППС-2 тяжелого класса. Его проект под шифром 140М был разработан в 1968 – 1969 годах как развитие прежнего парка ППС, но так и не был реализован.


    Хлебопекарный блок АХБ-2,5 на полуприцепе ЗИЛ-137Б активного автопоезда ЗИЛ-137


    БАЗ-3405-9366

    (1972 – 1982 гг.)

    Опытный автопоезд БАЗ-3405-9366 второго промежуточного поколения с механическим приводом проектировался коллективом СКБ Брянского автозавода, а затем собирался и дорабатывался в течение довольно долгого времени – с 1971 по 1978 год, а его заводские и военные испытания продолжались до 1982 года. Фактически представлял собой попытку создания более простого, надежного, практичного и чуть облегченного альтернативного варианта машины ЗИЛ-137 с целью ее последующей замены. Первоначально в нем использовался доработанный серийный 150-сильный седельный тягач ЗИЛ-131В с допустимой нагрузкой на седло 3960 кг, переименованный в БАЗ-3405, на котором дополнительно устанавливали конический редуктор для передачи крутящего момента от раздаточной коробки карданным валом на редуктор и ведущие колеса полуприцепа. Первый образец автомобиля был построен в апреле 1972 года, и только после этого началась работа над собственным активным полуприцепом-шасси БАЗ-9366, который появился в октябре 1973-го. Его основой являлся полуприцеп 137А из автопоезда ЗИЛ-137, но за счет небольшого сокращения собственной массы его полезную нагрузку удалось увеличить до 7,6 т. В дальнейшем на заводе собрали второй комплект БАЗ-3405-9366. Внешне автопоезда БАЗ и ЗИЛ практически ничем не отличались, их технические и эксплуатационные параметры были почти идентичны. Снаряженная масса БАЗ-3405 сократилась до 6725 кг, полуприцепа – до 3665 кг, масса автопоезда без оборудования составила 10 390 кг, полная – 18,2 т, а его габаритная длина уменьшилась всего на 40 мм (до 14 040 мм). По результатам испытаний, проведенных в 21 НИИИ в мае – июле 1977 года, на шоссе полностью груженый автопоезд показал максимальную скорость 61,5 км/ч и имел радиус поворота 10,1 м, а его главным дефектом были трещины в тормозных барабанах полуприцепа. Никакого военного оборудования, кроме макетных имитаторов нагрузки, на нем не устанавливали. В 1977 – 1978 годах в качестве тягового средства применялся опытный 170-сильный дизельный автомобиль ЗИЛ-131МВ с чуть удлиненным капотом, унифицированный с экспериментальным 3,5-тонным армейским грузовиком 131М.


    Испытания опытного автопоезда БАЗ-3405-9366 с механическим приводом. 1977 год


    В целом БАЗ-3405-9366 ничем не превосходил уже запущенный в производство автопоезд ЗИЛ-137, а при столь медлительном процессе создания и испытаний машины ей успели найти достойную замену. К тому же после постановки на конвейер БАЗа новой гаммы специальных военных шасси свободных производственных мощностей на нем уже не оставалось. С началом выпуска новых активных автопоездов серии 6009 вопрос о выпуске машины БАЗ больше не ставился.

    Автопоезда 6009 и 60091

    (1982 – 1994 гг.)

    Сложность и ненадежность автопоездов ЗИЛ-137 в начале 1980-х годов привела к переориентации на более простые, практичные, технологичные и ремонтопригодные системы с механическим приводом колес полуприцепов. Работы Брянского автозавода по машине БАЗ-3405-9366 не прошли даром и частично послужили основой нового семейства автопоездов третьего поколения, которые получили обезличенные маркировки 6009 и 60091. Они выпускались параллельно, имели разное назначение и отличались только монтажной длиной рамы полуприцепов.

    Оба автопоезда на основе модели ЗИЛ-137 были разработаны уже не перегруженным военными заказами Брянским автозаводом, а соседним Брянским машиностроительным заводом (БМЗ), который специализировался на выпуске тепловозов, железнодорожного подвижного состава и металлургической продукции. В 1982 году к ним присоединилась и общая сборка активных автопоездов 6009 и 60091, заменивших ЗИЛ-137. Их военную приемку осуществлял представитель Минобороны, находившийся на БАЗе. Основной вариант 6009 состоял из модернизированного седельного тягача ЗИЛ-4401 с 150-сильным бензиновым мотором и двухосного полуприцепа-шасси БАЗ-9951 грузоподъемностью 7,4 т с погрузочной высотой 1110 мм, одновременно схожего с моделями 137А и 9366. При этом его внешность и основные тактико-технические характеристики остались практически неизменными, хотя по своим основным параметрам машина 6009 приближалась к БАЗ-3405-9366. Ее государственные испытания состоялись в 1983 году в 21 НИИИ. По их результатам снаряженная масса тягача составляла 6870 кг, облегченного полуприцепа – 3330 кг. При этом длина и полная масса автопоезда не изменились, но снаряженная возросла до 10 625 кг. Скорость по шоссе осталась на уровне ЗИЛ-137, а с включенным приводом полуприцепа ограничивалась максимумом в 18 км/ч. Вариант 60091 отличался удлиненной на 460 мм задней секцией рамы полуприцепа БАЗ-99511, схожего с моделью 137Б, что отразилось на увеличении габаритной длины автопоезда до 14 500 мм при сохранении всех остальных параметров. Средний расход топлива тоже соответствовал модели ЗИЛ-137 (52 л на 100 км), но запас хода возрос до 1000 км, а трудоемкость и периодичность технического обслуживания существенно снизились.


    Автопоезд 60091 с тягачом ЗИЛ-4401 и полуприцепом БАЗ-99511 с имитацией машины 9Т240. 1983 год


    В первой половине 1980-х в составе этих автопоездов в опытном порядке применялся также экспериментальный седельный тягач ЗИЛ-4431 с удлиненным капотом, унифицированный с грузовиком 131М и оборудованный дизельным двигателем ЗИЛ-6451 мощностью 170 л.с. В начале 1990-х годов автопоезда 6009/60091 в опытном порядке работали с новым тягачом 443114, разработанным в 21 НИИИ. Он базировался на 150-сильном шасси тягача ЗИЛ-131НВ и снабжался прямоугольной передней облицовкой и стеклопластиковой кабиной повышенной устойчивости к поражающим факторам ядерного взрыва. Испытания этого варианта продолжались до середины 1990-х.


    Автопоезд 6009 с пробным тягачом ЗИЛ-443114 со стеклопластиковой кабиной. 1992 год


    Военное применение автопоездов 6009 и 60091

    Автопоезда обеих серий унаследовали от машины ЗИЛ-137 все ее военные функции, то есть служили основой транспортных машин 9Т222, 9Т226 и 9Т227 для доставки вооружения ракетных комплексов «Точка», «Круг» и «Куб». Кроме того, в их обязанности входила перевозка ракет новых систем «Точка-У» и «Ока», в которые входили транспортные машины 9Т238 и 9Т240, а также буксировка нового хлебопекарного блока АХБ-60091.

    9Т238 – транспортная машина модернизированного ТРК 9К79-1 «Точка-У», идентичная модели 9Т222, но переставленная на активный полуприцеп БАЗ-9951 в составе автопоезда 6009. Также служила для перевозки двух собранных ракет в специальных герметичных транспортных контейнерах или четырех боеголовок под теплозащитными чехлами. На вооружении состояла с 1989 года.

    9Т240 – транспортная машина нового оперативно-тактического ракетного комплекса 9К714 «Ока» для перевозки на автопоезде 60091 одной ракеты и ее боевых частей в специальных контейнерах 9Я249 и 9Я251. Принята на вооружение в 1983 году, но вскоре была разукомплектована в соответствии с Договором о ликвидации РСМД.

    АХБ-60091 – автомобильный хлебопекарный блок в специальном фургоне К-862 на полуприцепе 99511 автопоезда 60091. Был унифицирован с первой моделью АХБ-2,5, принят на вооружение 30 декабря 1990 года и комплектовался брянским 111 военным заводом. От своего предшественника отличался новым кузовом, общей облегченной конструкцией и повышенной производительностью хлебопекарного оборудования, набор которого практически не изменился, а также автономной системой электрооборудования и наличием собственной водопроводной сети. Состав и типаж источников электроэнергии тоже остался прежним, но при необходимости блок мог работать на жидком или твердом топливе. Его производительность по ржаному хлебу также составляла 2,5 т в сутки, пшеничного – до 2,3 т, продолжительность автономной работы достигала трех часов. Длина автопоезда – 15 590 мм, снаряженная масса сократилась до 18 240 кг.


    Транспортная машина 9Т238 ракетного комплекса «Точка-У» на базе автопоезда 60091. 1989 год


    Автопоезда «Урал»

    (1962 – 1992 гг.)

    Проектирование активных автомобильных поездов на Уральском автозаводе осуществлялось с начала 1960-х годов одновременно с разработкой первого поколения армейских трехосных полноприводных грузовиков «Урал-375». Все работы проводились по заказам Министерства обороны и были направлены на применение механического привода колес полуприцепов и максимальное использование собственных агрегатов, узлов и прицепного состава. Уже в 1962 году на базе седельного тягача «Урал-375С» из пробной серии с бензиновым двигателем в 180 л.с. был создан первый активный автопоезд с колесной формулой 10x10, выпускавшийся с 1965 года. Он состоял из специального тягача «Урал-380» с отбором мощности от раздаточной коробки, системой редукторов (два угловых и один согласующий) и карданной передачей на ведущие мосты двухосного 10-тонного полуприцепа-шасси «Урал-862» с односкатной ошиновкой всех четырех колес. Полуприцеп имел открытую сварную раму длиной 12 м из продольных лонжеронов с восемью поперечинами и постоянной шириной по всей длине – 982 мм. От автомобиля «Урал-375» он получил мосты с измененными кожухами полуосей и подвеску со стабилизатором поперечной устойчивости. Системы электрооборудования и подкачки шин были также унифицированы с базовой машиной, а пневматический привод тормозов осуществлялся от компрессора тягача. Первые образцы «Урал-862» снабжались тентованными бортовыми платформами, а на передней изогнутой части рамы (хоботе) над сцепным устройством устанавливался дополнительный низкий 2,5-метровый кузов для перевозки вспомогательного оборудования и запасных частей. По традиционной схеме маркировки этот автопоезд получил обозначение «Урал-380-862». В 1960-е годы специально для него кузовной отдел Всесоюзного проектно-конструкторского и технологического института мебели (ВПКТИМ) Минлесдревпрома СССР разработал типовой бескаркасный герметизированный кузов-фургон К-862 с полезной нагрузкой 6,0 т, панелями из армированного пенопласта и разными внутренними планировками для одновременной работы 10 – 12 человек. Его внутренняя длина составляла 9000 мм, ширина – 2400 мм, высота по боковым стенкам – 1500 мм, снаряженная масса – 2580 кг. В комплектацию кузова входили фильтровентиляционные установки и отопители, система освещения и 12 световых люков в покатых скосах крыши, собственные источники электропитания и автономное водоснабжение. С 1968 года его сборкой занимался Шумерлинский завод специализированных автомобилей (ШЗСА) из города Шумерля Чувашской АССР, и затем базовый кузов и его варианты монтировали почти на всех последующих типах уральских активных систем. Снаряженная масса автопоезда «Урал-380-862» длиной 16,8 м составляла 14,7 т, полная – 25,3 т. В груженом состоянии с отключенным приводом полуприцепа он развивал скорость 67 км/ч и имел запас хода 583 км.


    Специальный тягач «Урал-380» с механическим приводом полуприцепа «Урал-862». 1965 год


    В дальнейшем все последующие серийные седельные тягачи «Урал» приспосабливали для работы в составе активных автопоездов. Весной 1974 года Уральский автозавод приступил к изготовлению варианта 44201-862 с дизельным тягачом 44201, созданным на базе седельной модели «Урал-4420» с 210-сильным двигателем КамАЗ-740 и также работавшим с полуприцепом «Урал-862». Их мелкосерийный выпуск осуществлялся в 1975 – 1983 годах. В конце 1970-х Московский завод автомобильных кузовов (МЗАК) разработал более прочный каркасно-металлический кузов 2214 грузоподъемностью 5,7 т и снаряженной массой 4300 кг, способный нести на боковинах и на крыше тяжелое спецоборудование. Его мелкосерийная сборка осуществлялась с 1980 года под армейским индексом КМ-862. Доработанный под него полуприцеп получил маркировку «Урал-862А», но при этом весь автопоезд сохранил прежнее обозначение «Урал-44201-862». Основной закрытый отсек кузова с 12 световыми окнами имел внутреннюю длину 9,0 м, ширину – 2350 мм, высоту по продольной оси и по боковыми стенкам – 1800 и 1335 мм соответственно. В его комплектацию входили две фильтровентиляционные установки ФВУА-100Н, два отопителя ОВ-65, электрощит, розетки для подключения источников тока и две аккумуляторные батареи. На переднем хоботе устанавливался закрытый цельнометаллический ящик (технологический отсек) размерами 2500x1780x795 мм для перевозки оснащения и запасных принадлежностей. По результатам испытаний в 21 НИИИ максимальная скорость автопоезда по шоссе составила 45 км/ч, на грунтовых дорогах – 25 – 30 км/ч. С 1978 года свои активные автопоезда завод параллельно комплектовал также седельными тягачами 44202-10 на базе народнохозяйственного грузовика 43202. С созданием армейских машин перспективного семейства «Суша» в конце 1980-х годов в состав автопоездов вошел новый седельный вариант 44221 с 210-сильным дизелем и тем же полуприцепом «Урал-862».


    Седельный тягач «Урал-44201» и полуприцеп «Урал-862А» с кузовом-фургоном КМ-862. 1980 год


    Пункт служебной радиосвязи Р-362М «Орех» в кузове К-862 на автопоезде «Урал-44201-862»


    Производство всех типов активных автопоездов «Урал» носило мелкосерийный и даже единичный характер. Их военное применение оказалось еще более ограниченным и менее распространенным, чем аналогичной «массовой» продукции Московского и Брянского заводов, и сводилось в основном к размещению специального оснащения в типовых кузовах К-862. В них монтировали оборудование полевого пункта управления служебной радиосвязью Р-362М «Орех» с радиорелейной станцией и аппаратной с набором антенных устройств на крыше. Для его питания служила автономная полевая электростанция Э-351Б мощностью 30 кВт на грузовике ЗИЛ-131. В 1960-е годы на открытых полуприцепах автопоездов «Урал-380-862» предполагалось монтировать топливозаправочное оборудование, затем на них устанавливали антенное устройство спутниковой связи. В автопоездах 44201-862 с кузовами К-862 размещался автономный подвижный реанимационно-операционный комплекс (ПРОК) с четырьмя модульными блоками, которые на стоянке состыковывали друг с другом. В них помещались профильные кабинеты и лаборатории с медицинским оборудованием и персонал из 22 человек. За световой рабочий день они могли обслужить до 100 человек. Скорость передвижения комплекса по шоссе не превышала 60 км/ч, запас хода – 650 км.

    Автопоезда Кременчугского автозавода

    (1976 – 1985 гг.)

    Эпопея создания активных автопоездов на Кременчугском автомобильном заводе Украинской ССР длилась с 1962 года и до последних дней существования Советского Союза, но так и не принесла сколь-нибудь ощутимых результатов. На первом и последнем этапе деятельности советского КрАЗа в этой сфере его СКБ-2 в обстановке секретности усиленно работало над двумя поколениями полноприводных полуприцепных военных машин, и только в 1970 – 1980-е годы эти работы в большей или меньшей степени стали предметом гласности. Это было связно с использованием в качестве седельных тягачей будущих серийных трехосных грузовиков КрАЗ-260 двойного назначения, а не специальных видов автотехники. Несмотря на это, все работы по ним тоже были засекречены.

    Под руководством главного конструктора В. В. Таболина к разработкам по теме «Активный автопоезд» завод приступил в 1973 году, когда находился на этапе создания своего 260-го семейства с дизельными двигателями мощностью 300 л.с. и уже разработал первые прототипы специальных армейских автопоездов. Два первых опытных образца автопоезда КрАЗ-260Д-9382 были собраны в конце 1976-го и в начале 1977 года. Они состояли из специального седельного тягача КрАЗ-260Д с допустимой нагрузкой на седло 7,4 т и активного низкорамного двухосного полуприцепа-шасси КрАЗ-9382, созданного на базе армейской модели МАЗ-938 и оснащенного механическим приводом четырех колес с широкопрофильными шинами от машин серии 260. Автомобиль КрАЗ-260Д оборудовали отбором мощности от раздаточной коробки и коническим редуктором, полуприцеп снабжался балансирной тележкой от тягача и тремя угловыми редукторами, длинными карданными валами с промежуточной опорой и барабанными тормозами с приводом от автомобиля. Полуприцеп 9382 имел полезную нагрузку 16,8 т, с бортовой платформой – 15,0 т, его полная масса достигала 23 т. Длина автопоезда составила 15,4 м, снаряженная масса – 18,5 т, полная – 34,8 т. Испытания автопоездов проходили с марта 1977 по ноябрь 1979 года на различных видах дорожного полотна, на местности и в пустынных зонах, выявив многочисленные недостатки и дефекты. Их проходимость и скорость движения с включенным приводом полуприцепов не превышали показателей обычных полноприводных машин, а расход топлива в разных условиях находился в пределах от 70 до 220 л на 100 км. На шоссе скорость груженого автопоезда была вполне приемлемой – 65 км/ч, запас хода – 700 км, но преодолеваемый подъем в 20? военных не удовлетворял.


    Автопоезд в составе тягача КрАЗ-260Д и полуприцепа МАЗ-9382 с механическим приводом. 1977 год


    После доработок в 1978 – 1980 годах были собраны еще два автопоезда КрАЗ-260ДМ-9382 с модернизированными тягачами 260ДМ и усиленными полуприцепами 9382 грузоподъемностью 17,6 т. На них впервые стали устанавливать специальные герметизированные обитаемые кузова-фургоны КПП-20 с полезной внутренней длиной 9100 мм и высотой 2,0 м. Их заводские и государственные испытания в 21 НИИИ проходили в 1980 – 1981 годах с общим пробегом свыше 32 тыс. км и завершились рекомендациями о постановке на производство и принятии на вооружение. В 1982 – 1985 годах по заказам Министерства обороны в экспериментальном цехе КрАЗа собрали 22 комплекта автопоездов, включая упрощенные модели с тягачами 260ВМ.

    Автопоезда КрАЗ ограниченно применяли при перевозке специальных армейских грузов и инженерной техники, а с началом перестройки при отсутствии военных заказов работы по ним прекратились. Правда, до последних дней существования СССР Кременчугский автозавод продолжал работать над целым семейством перспективных полноприводных армейских автомобилей, в которое входило несколько типов активных поездов. О них речь далее.
