Иллюстрации

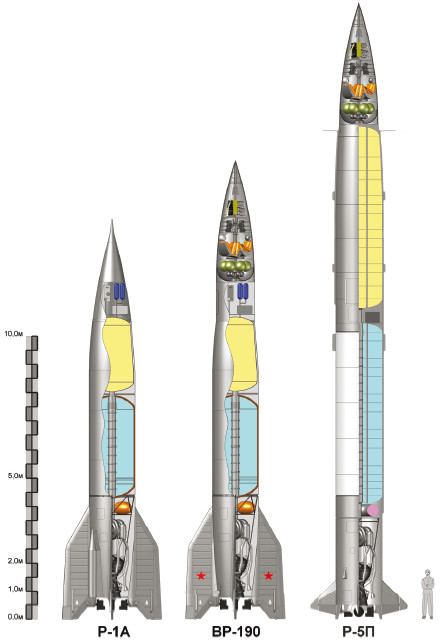

Баллистические ракеты «Р-1A» («Аннушка»), «ВР-1190» («Победа») и «Р-5П» (пилотируемый вариант ракеты «Р-5А») – все они рассматривались как варианты первых пилотируемых ракет для запусков человека на космическую высоту (рисунок А. Шлядинского)

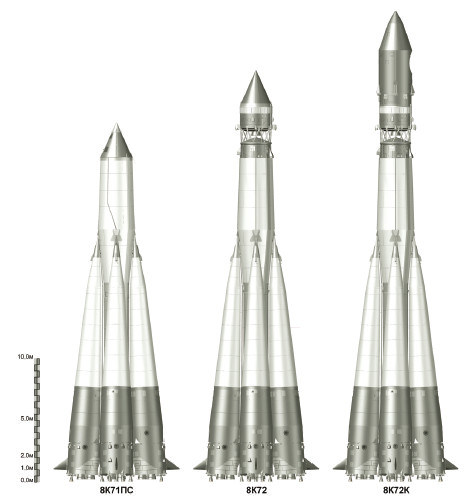

Ракеты-носители для космических запусков, созданные на основе межконтинентальной баллистической ракеты «Р-7»: ракета-носитель «Спутник» (8К71ПС), ракета-носитель «Лунник» (8К72), ракета-носитель «Восток» (8К72К) (рисунок А. Шлядинского)

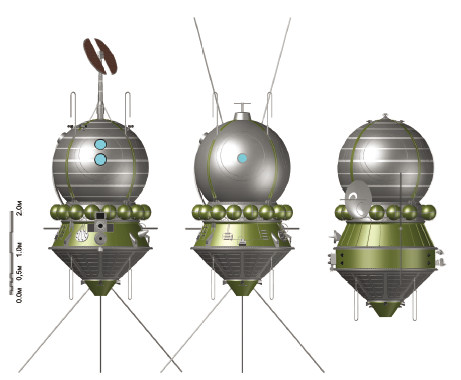

Космические аппараты проекта «Восток»: корабль-спутник «1K», корабль-спутник «3КА», спутник-фоторазведчик «2К» (рисунок А. Шлядинского)

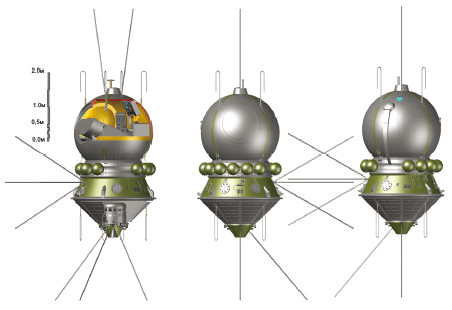

Виды пилотируемого космического корабля «Восток»: вид с разрезом, вид на люк парашютной системы, вид на кабель-мачту (рисунок А. Шлядинского)

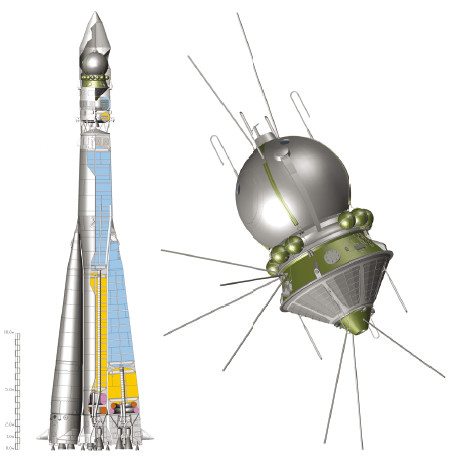

Ракета-носитель «Восток» с космическим кораблем «Восток» (рисунок А. Шлядинского)

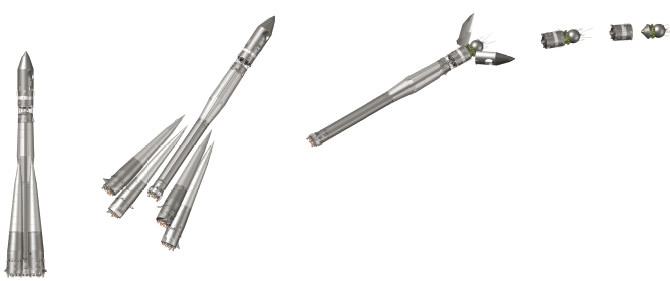

Схема запуска ракеты-носителя «Восток»: ракета на старте, отделение первой ступени (боковых блоков «Б», «В», «Г», «Д»), сброс головного обтекателя, отделение от второй ступени (центрального блока «А»), выход корабля на орбиту, отделение корабля от третьей ступени (блока «Е») (рисунок А. Шлядинского)

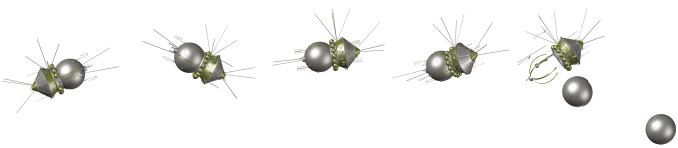

Схема движения корабля «Восток» по орбите: разворот по Солнцу, стабилизация корабля, выдача тормозного импульса, отделение спускаемого аппарата от приборного отсека (рисунок А. Шлядинского)

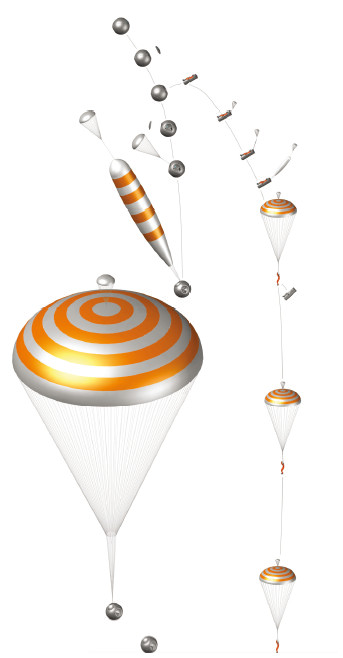

Схема движения спускаемого аппарата в атмосфере: отстрел крышки люка, катапультирование кресла с пилотом, отстрел люка, введение вытяжного и тормозного парашютов, спуск на тормозном парашюте, введение основного парашюта, приземление (рисунок А. Шлядинского)
